ARM Cortex A8 DMA-210U 开发平台
ARM Cortex A8 DMA-210U 开发平台
编号:DMA-210U



  • 产品简介
  • 规格参数
  • 模组配件
  • 其它说明



      ARM Cortex A8 DMA-210U 开发平台
      Android 开发应用平台
       (已无现货停止销售)
      支持最新Android 2.3.4及10.1吋LCD+电容式多点触摸

      ■ 平台系统的周边模组驱动


      支持 Google Android 2.3.4 CE6.0 操作系统下的∶
         *
      2D、3D 图形硬件加速器
         *
      Mpeg4∕H. 263∕H. 264 的硬件编码与解码
         * 支持7吋/10.1吋高分辨率 LCD+电容式多点触控板(IIC接口)
         *
      SDIO WiFi ∕USB WiFi 无线上网
         *
      蓝芽BT2.0+EDR 传输功能
         *
      3G Modem 通话、上网、短信功能
         *
      CMOS 500 万像素拍照
         *
      GSensor 三轴加速器功能
         *
      HDMI 1.3,1080p 高清输出
         *
      GPS 配合Google MAP 定位及导航使用

      ■ 简介与特色


      DMA-210U 采用 Samsung S5PV210 处理器。该处理器采用先进的 ARM Cortex A8核心,运算速度可达到 1GHz,并且自带有32/32KB资料/指令一级缓存,512KB二级缓存。该处理器内部集成了多媒体编解码核心(MFC),可以编解码多种格式包括 MPEG4/H.263/H.264,并支持 VC1解码。有了这种硬件编解码器就可以实现即时视频会议系统,模拟以及 HDMI 数字视频信号输出,强大的图形处理能力能支持1080p高清格式以 30fps 的帧速进行高清视频重播/录制。内置的 HDMI 1.3 接口能将高清影像输出至外部显示器上。另外内部集成 3D图形加速器(平均每秒可生成 2千万个三角形),可以很好的支持 3D游戏以及立体图象动态生成,可以感受到非常出色的多媒体体验。

         S5PV210 为手持设备应用而设计,所以充分考虑了手持设备的低功耗要求,通过各式各样的低功率技术,包括使用了45纳米(nm)低功率制程、以及精细的低功率架构,DVFS技术,降低内核工作电压等方法,确保有更长的电池使用寿命。S5PV210处理器采用 0.65mmpitch值的 17x17平方毫米 FBGA封装,降低 PCB加工工艺要求。

            此外理器功能强大并且集成了非常丰富的外部接口,可以设计与适用于无线通讯、个人导航、摄像、移动游戏、移动音乐和视频的播放、移动电视、PDA功能、医疗器械等功能产品。

           DMA-210U  开发平台,提供了 WinCE 6.0  Linux 2.6.32 / Linux2.6.35 及 Android 2.3 下各周边接口的驱动,还提供三个操作系统下的图形界面驱动范例,可以让你在学习嵌入式的过程轻松顺利。

      ■ 平台硬件配置
      • 中央处理器
         CPU:Samsung S5PV210,主频为 1GHz ,内核为 ARM Cortex A8
      • 外部存储
         SDRAM 内存
           平台上提供 128M*8 片 DDR2 SDRAM ,共 1GBytes(8G bits) DDR2 标准配置
         NAND Flash

        SLC NAND Flash:512Mbyte(4G bits) SLC NAND 闪存(标准配置)

        MLC NAND Flash:1G/2G / 4Gbyte 闪存 (Option)
      • 网路接口
        1  10/100M Ethernet,采用 DM9000AE,带指示灯 RJ-45 接口
      • USB 接口
        4  USB HOST(USB 2.0 规范)接口,支持高速 480Mbps高速传输
        1  USB HS OTG(USB 2.0规范)接口,最高支持 480Mbps高速传输
      • 串口
        1  5 线制串口,3 个复用串口 ( 与 BlueTooth / GPS / RS485 复用)
      • 音频接口
        采用 AC97 的接口芯片,立体声音效输出接口可接耳机或音箱;支持录音,底板有音效输入接口可接麦克风
      • CMOS Sensor 摄像头接口
         底板上内置一个300 万像素的 CMOS Sensor 摄像头,可直接摄影并在液晶屏幕上显示,并 有一个 2.0mm 间距双排插座用于摄像头扩充,这个扩充接口可连接其他型号的 CMOS Sensor 摄像头,支持的标准为 ITU-R BT.601/656 YCBCR 8-bit standard
      • LCD 接口
        * 兼容 3.3V / 5V 供电 LCD 屏
        * 系统平台标配为高分辨率 1024x600 / 7.0英寸 TFT 液晶屏,附触控功能
        * 系统平台标配为电容式多点触摸的触控板

        * 支持 TFT 液晶屏幕,尺吋从 3.5 吋到 10.2 吋,板上可供 TFT LCD  逆变器电源(+5V)
      • Touch 接口
        1 个7 吋触控屏幕控制器(电容式多点触摸,IIC接口)
      • VGA 接口
        可直接连接各种 VGA 接口的 CRT 显示器或液晶显示器,带对比度微调电位器,最高输出分辨率为 1024*768
      • TV(NTSC / PAL)接口
        1 个 TV Tunet(NTSC及PAL),可直接接各种 AV 接口的 CRT 显示器
      • AV IN 接口
        1 个 AV IN 接口,可支持复合视频输入(NTSC及PAL)
      • SD 卡接口
        1  SD / HSMMC 和 SDIO 设备
      • Micro SD(T-Flash)卡接口
        1  T-Flash 存储设备
      • CAN 总线接口
        1  CAN 总线接口,全面支持 CAN2.0A 和 CAN2.0B 协议
      • RS485 接口
        1 个 RS485 接口 设备
      • HDMI 接口
        1 个标准HDMI 接口。支持 HDMI 1.3,480p、576p、1080i、1080p 高清输出
      • 内嵌 GPS 模组接口(Option)
        采用高灵敏度、低耗电量、高性能低价格 MTK GPS 芯片。具备快速定位及追踪 32 颗卫星
        的能力,接上 GPS 模组后便成为一台 GPS 导航机
      • 时钟设计
        采用无源晶振模式设计
      • Reset 电路
        采用手动重启和芯片重启相结合的方式,芯片采用 MAX811,重启稳定可靠
      • 电源介面
        采用 5V,2A 外置电源供电,可支援电池工作
      • 平台其他功能
         2 个调试指示 LED
         1 个电源指示 LED
        * 过流保护:采用自恢复保险器件
        * 矩阵键盘:4*4 个按键,可进行键盘模拟
         ADC 转换器:10 通道 12Bit 精度 ADC。
        * IIC 控制器:3 个 IIC 串口接口,其中1 个与 CAMERA 接口复用,1 个与HDMI 复用,还
                            有 1 个与电容式触控接口复用,均为 CPU 内置,支持 400Kbps
        速及多主
                            模式。多个 IIC 串行接口可以支持复杂电源控制方案。
         SPI 接口 分别是 2 通道 5 线制 SPI 高速同步串行接口(作为主控设备支持50Mbps 的
                         收发,作为从设备支持 50Mbps 的发、20Mbps 的收),其中一个 SPI 高速
                         同步串行接口与 CAN 接口控制复用。
         多功能扩充接口:16 Bit 数据总线/18 Bit 地址总线/片选、读写、GPIO、中断等
                         系统控制总线
      • 尺寸大小及重量
        PCB大小:190mm×137mm
      ■ 工具和原始程序代码
      • BIOS:
        * BootIoader 原始程序代码(RealView 的项目档)
        * 由 USB 下载程式并烧写跟升级系统(CE 下取代 JTAG 烧写)
        * 由 USB 下载程式并烧写跟升级系统(Android 2.3 / Linux2.6.35 下取代 JTAG 烧写)
      • DMA-210U Linux2.6.35 核心原始程序代码以及核心交叉编译工具
      • DMA-210U Android 2.3 版本的BSP
      • DMA-210U WinCE 6.0 版本的BSP
      • DMA-210U 板上扩充芯片的资料 (pdf 格式〕
      • DMA-210U 开发平台电路图(pdf 格式)
      • DMA-210U 开发平台使用手册(pdf 格式)
      ■ 可支持多种操作系统,主要包括:
      • Linux 2.6.35+Google Android 2.3.4 (2011/8 Release)
      • WinCE 6.0
      ■ 操作系统和软件支持         光碟内容介绍

           支持 Linux 2.6.32 / Google Android 2.2 操作系统及驱动原始程序代码 查看详细资料 )

      支持 Linux 2.6.35 / Google Android 2.3 操作系统及驱动原始程序代码
      • 512M NAND Flash / 1G DDR2 SDRAM 驱动
      • 触控 LCD 驱动(支持分辨率 800×480 的 7吋及10.2吋LCD 含触控)
      • 10/100M DM9000E 驱动
      • USB Host / USB Device 驱动
      • 普通及高速 SD/MMC 卡(最大至16G)和SDIO 设备驱动
      • AC97 音频录音放音驱动
      • Camera 视频驱动:支持OV3640 CMOS Sensor
      • 4 个串口驱动:1个标准串口,3个 BT/ GPS/ RS485 复用串口
      • 支持 HDMI V1.3 驱动,可以达到1080p 高清输出
      • IIC 、RTC、SPI、ADC、VGA、CAN、RS485、AV 驱动
      • 矩阵键盘、喇叭、麦克风等多种驱动
      • 3D 硬件加速:提供OpenGLES 测试程式驱动 Source Code
      • MFC 多媒体硬体编解码:支持H264/H263/MPEG4/WMV9硬件解码,提供驱动及测试程式驱动 Source Code
      • JPEG 硬件编解码:支持JPEG、JPG图片硬件编解码,提供驱动及测试程式驱动 Source Code
      • 支持 Flashplayer V10.1 网页Flash 播放
      • 支持3G 无线上网/语音通话/发送短信等功能(Option)
      • 支持 300 万画素CMOS Sensor 显示及拍照等功能 (Option)
      • 支持USB WiFi b/g 无线上网 (Option)
      • 支持 SDIO WiFi b/g 无线上网 (Option)
      • 支持GSensor 三轴加速功能 (Option)
      • 支持 RFID/语音蓝芽/ZigBee/GPS 等周边接口功能
         支持 WinCE 6.0 操作系统及驱动原始程序代码  查看详细资料 )
      • 512M NAND Flash / 1G DDR2 SDRAM 驱动
      • 触控 LCD 驱动(支持分辨率 800×480 的 7吋及10.2吋LCD 含触控)
      • 10/100M DM9000E 驱动
      • USB2.0 Host / USB2.0 OTG驱动
      • 普通及高速 SD/MMC 卡(最大至16G)和SDIO 设备驱动
      • AC97 音频录音放音驱动
      • Camera 视频驱动:支持OV3640 CMOS Sensor
      • 4 个串口驱动:1 个标准串口,3 个 BT/ GPS/ RS485 复用串口
      • HDMI 高清输出驱动
      • IIC 、RTC、SPI、ADC、VGA、CAN、RS485、AV 驱动
      • 矩阵键盘、喇叭、麦克风等多种驱动
      • 应用程式包括 VS2005 等图形系统
      • 3D 硬件加速:提供OpenGLES测试程序驱动 Source Code
      • MFC 多媒体硬件编解码:支持H264/H263/MPEG4/WMV9硬件解码,提供驱动及测试程式驱动 Source Code
      • JPEG硬件编解码:支持JPEG、JPG图片硬件编解码,提供驱动及测试程序驱动 Source Code
      • 支持3G 无线上网/语音通话/发送短信等功能
      • 支持 300 万画素CMOS Sensor 显示及拍照等功能
      • 支持WiFi b/g 无线上网
      • 支持GSensor 三轴加速功能
      • 支持 RFID/语音蓝芽/ZigBee/GPS 等周边接口功能
      • 上层应用测试程式APP:
        * 提供LED 明亮控制、键盘输入控制、LCD 背光亮度控制、喇叭音量控制、Camera 拍
           照及录影功能 、RS232 资料传送、RJ45 网路资料传送等测试程式APP
        * 提供MP3、MP4、EBook、Photo、录音等多媒体测试程式APP
        * 提供日期、时间、LCD 触控音量、LCD 背光时间关闭、LCD 触控校准等功能设定的测
           试程式APP
        * 提供ARM Cortex A8 DMA-210U 的特殊多媒体功能等测试程序APP:
           3D 硬件图形加速
           JPEG 硬件解码
           MFC 多媒体硬体解码

      ■ 配合教育训练课程

              随着Google 公布 Android 平台的开源代码,为移动通讯应用带来新的机会与挑战。本公司有鉴于Android 技术对产业界发展有其重要性,特别邀请在此领域有多年研发及教学经验的工程师及学者分享经验与学习心得。特别开立教育课程有嵌入式基础的入门、 Android 开发的基础及进阶的课程,主题涵盖平台及工具软体的快速上手使用、Android核心编译与驱动开发、IPC IO 应用实例、HAL 关键技术及上机实作,欢迎各界对Android 开发有兴趣者前来分享与交流。主要课程如下,点选下面链结可见详细内容:
      1. Android 开发基础课程
      2. Android 开发进阶课程
      3. Android 开发应用课程
      4. Android 架构与系统开发课程

      ■ 产品外观图

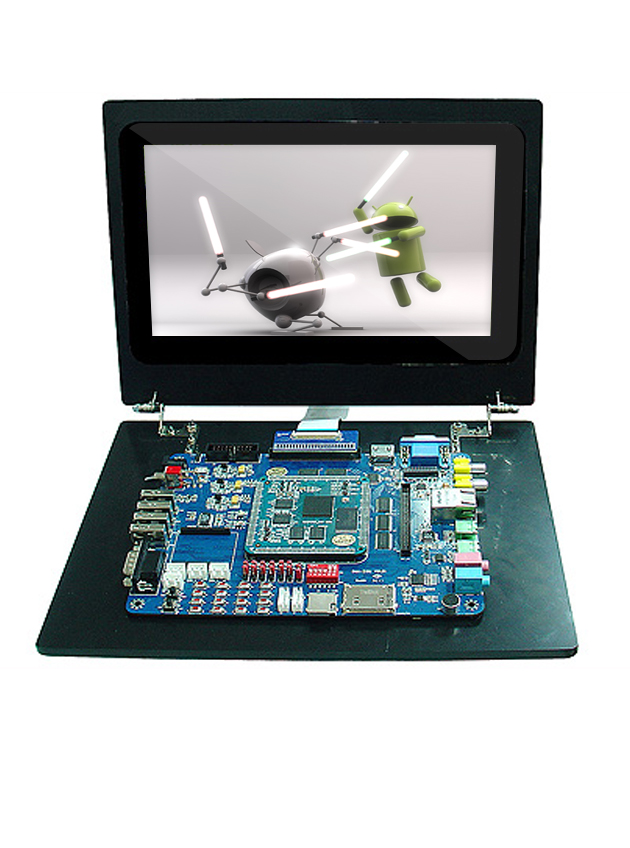

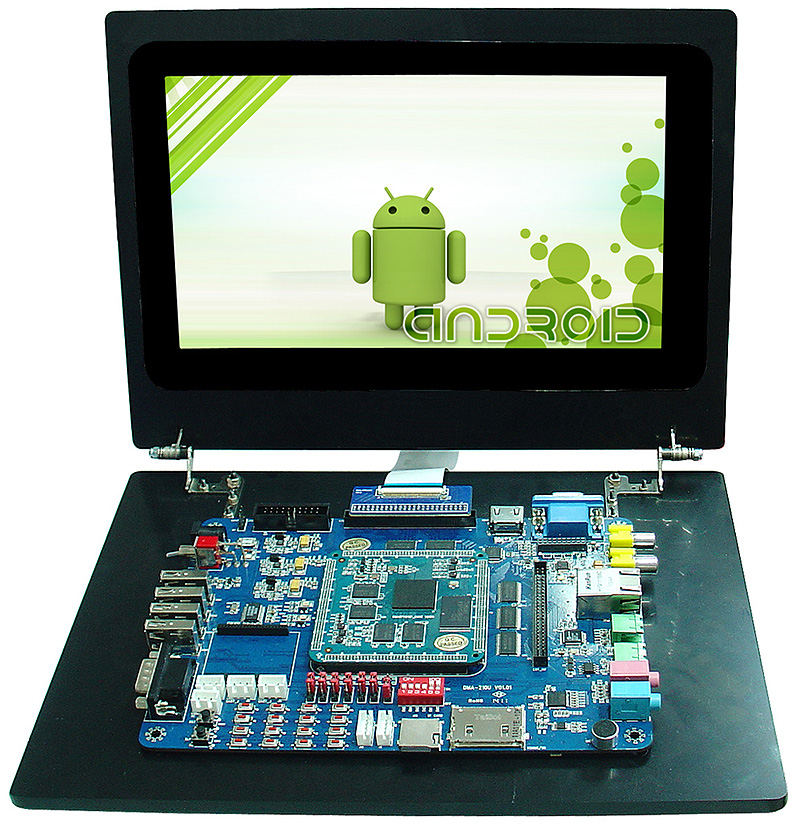

         DMA-210U搭配7吋屏幕图     DMA-210U搭配10.1吋屏幕图

      ■ AP应用程式界面

      • Android 2.3 应用程式界面
      Android 2.3 开机画面 3D效果 HDMI 1080p 高清视频播放
      3G无线上网+语音 USB WiFi无线上网 SDIO WiFi无线上网

      CMOS Sensor高清拍照GSensor 三轴加速



      • WinCE 6.0 AP应用程式界面
      WinCE 6.0开机画面 实验主界面 按键实验
      3D效果 MPEG4影音播放 高清晰影音播放

      EBook电子书图片浏览器

      ■ 参考实验教材


      行动装置嵌入式系统与软件
      (Cortex A8 S5PV210-Android 2.3.4 开发应用实务)




      ■ 基本配件






      ■ 平台搭配优惠模组




      ■ 选配模组





      ■ 环保安规与智慧财产权

      • 教学平台主机,采用符合安规及环保 RoHS 之 IC 、PCB、被动零件、及各种接口设备
      • 电源采用符合RoHS 环保标准,并符合各国电源之各项安规 UL / CE / FCC / BS 标准
      • 教学平台之各种线材,皆采用符合 RoHS 环保标准地安规线材
      • 采用符合环保安规 RoHS 及通过SGS 标准的主机及电源、线材等周边,达到不造成环境污染及节能减碳的目标
      • 开发平台之网路 MAC Address 及 CE6.0 皆有提供合法版权贴纸,尊重智慧财产权,保障客户安心使用
      • 电源及线材都有环保及安规承认书,可提供给使用之客户 USER。
