HMI-6Q 四核智能终端(Android/Linux)
HMI-6Q 四核智能终端(Android/Linux)
编号:HMI-6Q
功能简介:
    DMA-HMI 6Q 以Freescale iMX6Q/D ARM 为主体的智能终端,支持目前最流行的AndroidLinux 系统为主轴,除了IO等其他接口之外,并整合了有线、无线等通讯的接口,可以让客户的产品应用上得心应手(going smoothly and easily)因此主板功能强大,客户可依自己的需求功能选择不同的系列,分为基本型(BT系列)齐全型(CT系列)

    DMA-HMI 6Q ARM BASE

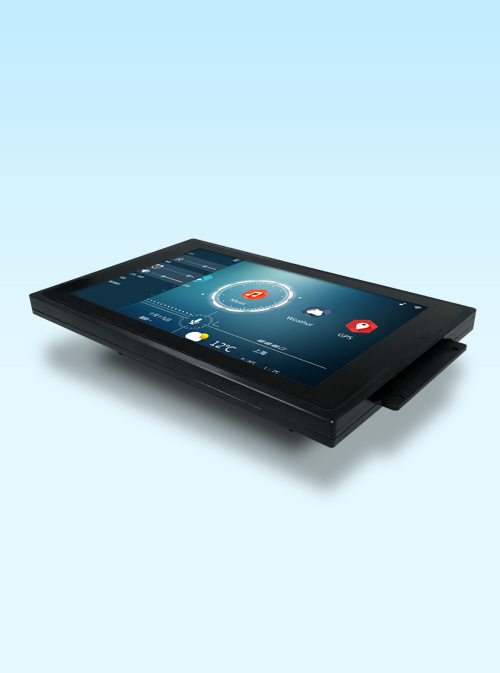

智能终端一体成型,结合了各种不同尺寸的LCD+电容TP驱动板(7.010.1)与主板连接共用,在产品功能设计及显示上做更有弹性的配合。


  • 产品简介
  • 规格参数
  • 模组配件
  • 其它说明


    开发须知资料

       a.  HMI Android开发须知

       b.  HMI Linux+QT开发须知

       c.  HMI Linux Ubuntu开发须知

       d.  HMI作业系统对开发者适用性

       e.  DMATEK HMI与树莓派的比较



























    Freescale iMX6Q  控制主板+电容TP+扩充接口(简易)+Android 5.x/ Linux+QT/Ubuntu

     BT (Basic Type)系列产品之接口说明
     *. BT 标准配置 : RS232*3,RS485*1+GPIO*16+USB HOST+TF+USB OTG
     *.
    RS232*2/RS485*2 模组,RS232*4 模组(选配),TTL(5V/3.3V) RS232*4 模组(选配)
     *.
    800X480(R)------> R为RGB接口
     *.1024X600(L)------> L为LVDS接口




    型号

    显示尺寸/比例

    亮度

    分辨率

    接口

    作业环境

     6QAN/LX/UB-BT050H  5.0吋/16:9 400 800X480(R) BT接口 Android SDK / QT / Ubuntu

     6QAN/LX/UB-BT070H  7.0吋/16:9 400 1024X600(L) BT接口 Android SDK / QT / Ubuntu
     6QAN/LX/UB-BT101H 10.1吋/16:9 350 1280X800(L) BT接口 Android SDK / QT / Ubuntu



     * AN=Android ,  LX=Linux , UB=Ubuntu





    Freescale iMX6Q  控制主板+电容TP+扩充接口(齐全)+Android 5.x/ Linux+QT/Ubuntu

     CT(Complete Type) 系列产品之接口说明
     *. CT 标准配置 : RS232*3,RS485*1+GPIO*16+USB HOST+TF+USB OTG
                            +HDMI+RJ45+WiFi(2.4G/5.8G)+BT+AUDIO

     *.
    RS232*2/RS485*2 模组(选配),RS232*4 模驵(选配),TTL(5V/3.3V) RS232*4 模组(选配)
     *. GSensor(选配)

    *. 4G 模组(选配)
     *. GPS 模组(选配)
     *. 800X480(R)------> R为RGB接口
     *. 1024X600(L)-----> L为LVDS接口



    型号

    显示尺寸/比例

    亮度

    分辨率

    接口

    作业环境

     6QAN/LX/UB-CT050H  5.0吋/16:9 400 800X480(R) CT接口 Android SDK / QT / Ubuntu

     6QAN/LX/UB-CT070H  7.0吋/16:9 400 1024X600(L) CT接口 Android SDK / QT / Ubuntu
     6QAN/LX/UB-CT101H 10.1吋/16:9 350 1280X720(L) CT接口 Android SDK / QT / Ubuntu



    * AN=Android , LX=Linux , UB=Ubuntu









    硬件规格



    类 别
    规格参数
     系统

      Cortex A9 Freescale iMX6Q,四核心架构,主频1.0GHz
      支持 1G/2G DDR3 内存,标准配置为1GB
      支持 4/8/16/32GB iNand Flash,标配为8GB eMMC
      支持 2D,3D图像加速引擎

     显示接口

      支持 5.0 吋16:9的 RGB LCD,分辨率为800*480(亮度400Lum)
      支持 7.0 吋16:9的 LVDS LCD,分辨率为1024*600(亮度400Lum)
      支持 10.1 吋16:9的 LVDS LCD,分辨率为1280*800(亮度350Lum)

     触控接口  电容触控,P+G结构,表面硬度为2H/6H
     串口

      标配为 RS232*3/RS485*1(带15KV的抗静电保护),另有 RS232 *4 (选配),
      RS232*2/RS485*2 (选配),TTL(5V/3.3V) RS232*4 模组(选配)

     以太网  1个内置1000M Ethernet,可以实现远程数据传输和远程桌面控制
     WIFI +BT  内置双频 2.4G/5.8G WIFI+BT4.0 蓝芽模组
     USB 接口  USB HOST 2.0/USB OTG,可以实现同步调试,也可以外接鼠标,移动硬盘及USB接口的设备
     TF    支持4G~64G 的TF SD卡
     4G 通讯   适用于FDD-LTE/TDD-LTE/TD-SCDMA/EDGE/GPRS/GSM多种网路制式的无线终端 (选配)
      支持中国:移动/联通/电信,台湾:中华大/台哥大/远传/亚太等
     GPS  u-blox模组,支持卫星定位
     音频接口  支持配置带功放音频可以直接接喇叭,支持录制.播放.视频,同时内置蜂鸣器及麦克风
     其他接口

      1路HDMI *1
      1路GSensor,支持三轴加速功能(选配)
      支持16路GPIO输入输出,其中默认8路输出8路输入,8路输入的其中7路亦可规划成
      PWM*1(PIN*1)  / SPI*1(PIN*4) / IIC*1(PIN*2),此部分为订制功能(选配,其中需要更改硬件
      跳选电路)

      独立外置RTC时钟,内置大电池容量,寿命10年左右

     电源接口

      6V-30V 宽电压供电,工作温度:-10℃~ 75℃ ;工作湿度:45%-80%RH

     尺寸规格

      控制主板尺寸:165mm x 100mm
      LCD驱动板尺寸:185mm x 110mm












    软件规格



    类 别
    规格参数
    系统

    Android

    QTUbuntu

     版本

     5.1.1Lollipop 5.4.0 12.04/14.04
     Kernel版本
     Linux 3.4.39
     ✓ ✓ ✓
     Uboot版本
     U-boot2014.07
     ✓ ✓ ✓
     交叉编译工具
    arm-eabi-4.8
     ✓ ✓ ✓
     文件系统格式
    Ext4

     ✓

     ✓ ✓
     4G网路电话
    全网通(选配)

     ✓

     ✓
     WIFI功能
    2.4G和5.8G双频网路

     ✓

     ✓ ✓

     Bluetooth功能
    蓝芽2.0 SPP,蓝芽4.0 BLE的主模式功能

     ✓

      ✓

     GPS
    支持定位和时间同步(选配)

     ✓


     重力加速度感应
    重力感应,屏幕旋转

     ✓

     ✓ ✓
     有线网路
    千兆以太网

     ✓

     ✓ ✓
     HDMI显示
    HDMI1920*1080P 60HZ

     ✓

     ✓ ✓
     Audio功能
    声音播放和录音功能

     ✓

     ✓ ✓
     触控功能
    电容多点触控,预设5点触控,最大可到10点触控

     ✓

     ✓ ✓
     USB HOST
    鼠标,键盘,USB移动硬盘等HID设备

     ✓

     ✓ ✓
     OTG
    ADB除错,MTP预览功能,支持FT232 USB转串口

     ✓

     ✓
     ADC模数转化
    ADC12位精度的数据采集

     ✓

     ✓ ✓
     串口
    RS232和RS485共4路可选,3/1,4/0,2/2.前者为RS232

     ✓

     ✓ ✓
     G3D驱动
    支持3D加速

     ✓

     ✓ ✓
     蜂鸣器
    1路有源蜂鸣器

     ✓

     ✓ ✓
     RTC电池
    支持时间的设计,读取保存

     ✓

     ✓ ✓





     USB摄像头
    支持预览,拍照,录影(选配)

     ✓

     ✓ ✓
     GPIO的输入和输出
    支持16路GPIO输入输出,其中预设8路输出8路输入,其中8路输入亦可规划成
      PWM*1(PIN*1)  / SPI*1(PIN*4) / ADC*1(PIN*1) / IIC*1(PIN*2)

     ✓

     ✓ ✓
     PWM
    支持1路硬件PWM输出

     ✓

     ✓ ✓
     SPI
    支持1路硬件SPI数据读写

     ✓

     ✓ ✓
     IIC
    支持1路硬件IIC数据读写

     ✓

     ✓ ✓
     开机LOGO
    支持开机LOGO定制

     ✓

     ✓ ✓
     APK安装
    支持默认安装与正常安装

     ✓


     开机启动
    支持开机启动程序设置(客户可定制自己的程序作为开机程式)

     ✓

     ✓
     SDK开发
     以上列举的功能,有完善的SDK开发包,文件说明,demo以及视

     ✓

     ✓
     备注

     1.HMI的RS485功能仅提供硬体层面上接口沟通的RS485通信协议,是将HMI上UART送出的封包资料
        透过RS485转换模组转成RS485电平信号,藉以跟RS485设备沟通。HMI目前没有提供Modbus协议
        等应用在RS485设备上的上层通讯协议,如果需要相关功能协议请在购买时提出。

     2.DMATEK HMI提供google play services,开发者可以使用google API进行开发应用程式,并且在DMATEK HMI执行。

















       *.第一次购买HMI智能终端(只限第一次),赠送选配的RS232 TO D-TYPE Cable及USB TO D-TYPE Cable各一条,
         方便连接电脑的USB接口使用。















      选配模组(BT型)


      * 选配建议:

      1. 若您使用HMI 发展Linux+QT,建议加购母对母延长线及USB-RS232转接头,方便介接电脑的USB接口使用。
      2. 扩充测试板提供HMI的各个接口的测试程式,方便软硬件的验证测试。









      基本配件(CT型)

       *.第一次购买HMI智能终端(只限第一次),赠送选配的RS232 TO D-TYPE Cable及USB TO D-TYPE Cable各一条,
         方便连接电脑的USB接口使用。












      选配模组(CT型)


      * 选配建议:

      1. 若您使用HMI 发展Linux+QT,建议加购母对母延长线及USB-RS232转接头,方便介接电脑的USB接口使用。
      2. 扩充测试板提供HMI的各个接口的测试程式,方便软硬件的验证测试。
