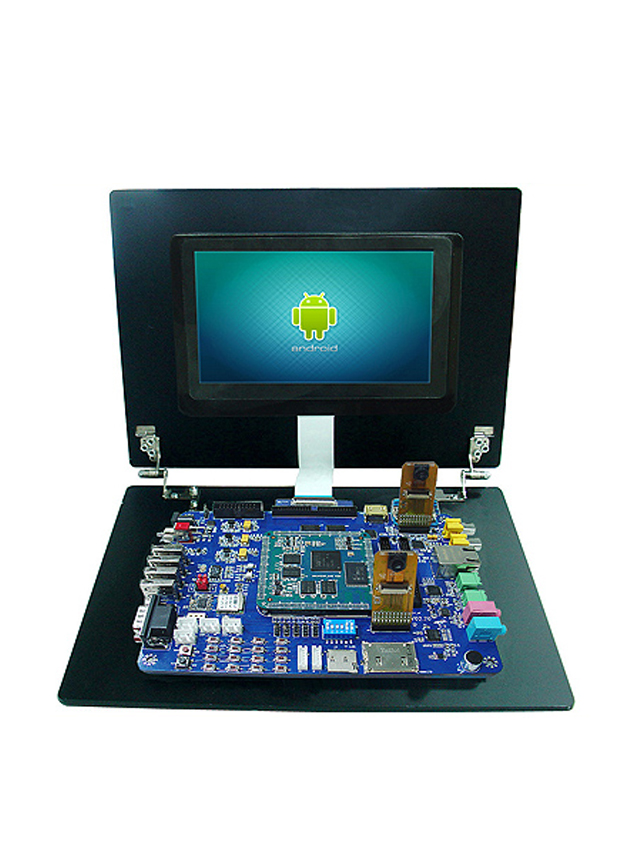

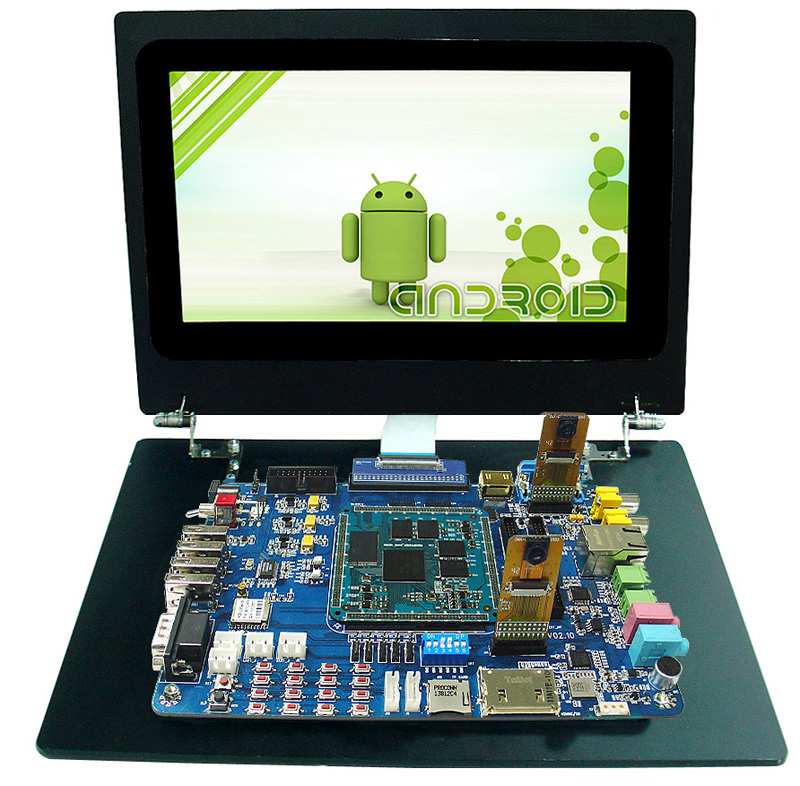

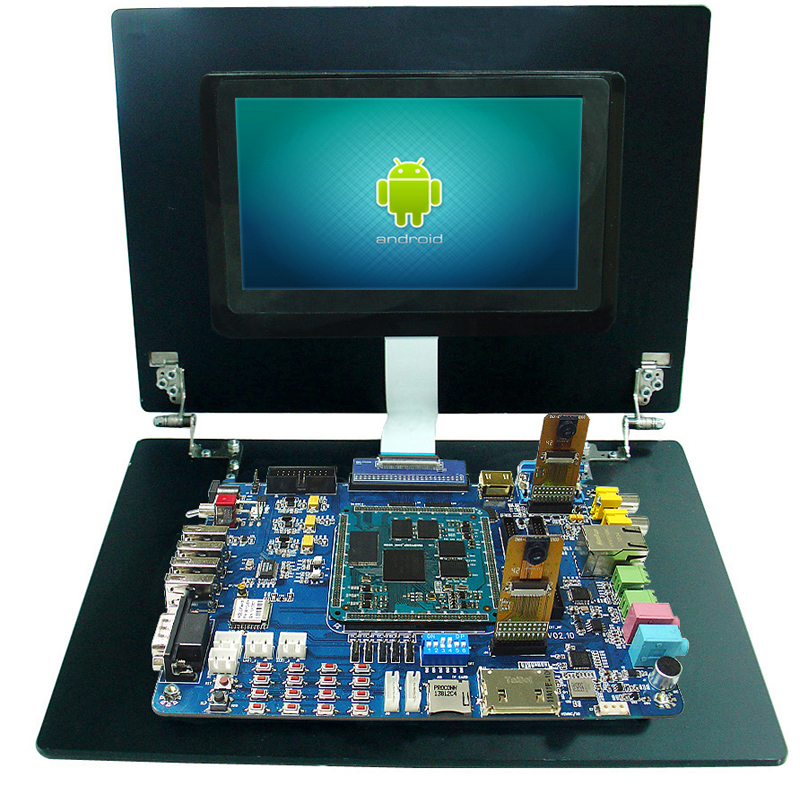

中央处理器
CPU：Samsung S5PV210，主频为 1GHz ，内核为 ARM Cortex A8
外部记存储
＊ SDRAM 内存：
平台上提供 128M＊8 片 DDR2 SDRAM ，共 1GBytes(8G bits) DDR2 的标准配置
＊ NAND Flash：
SLC NAND Flash：512Mbyte(4G bits) SLC NAND 闪存（标准配置）
MLC NAND Flash：1G/2G / 4Gbyte 闪存 (Option)
网路接口
1 个 10/100M Ethernet，采用 DM9000AE，带指示灯 RJ-45 接口
USB 接口
4 个 USB HOST（USB 2.0 规范）接口，支持高速 480Mbps高速传输
1 个 USB HS OTG（USB 2.0规范）接口，最高支持 480Mbps高速传输
串口
1 个 5 线制串口，3 个复用串口 ( 与 BlueTooth / GPS / RS485 复用)
音频接口
采用 AC97 的接口芯片，音频输出接口可接耳机或音箱；支持录音，底板有音效输入接口可接麦克风
CMOS Sensor 摄像头接口
底板上内置两个CMOS Sensor 摄像头接口，可以设计为前置和后置摄像功能，在Camera界面内用按钮切换不同的摄像头，可直接摄影并在液晶屏幕上显 示，支持的标准为 ITU-R BT.601/656 YCBCR 8-bit standard。
LCD 接口
＊ 兼容 3.3V / 5V 供电 LCD 屏幕
＊ 系统平台标配为高分辨率 1024x600 / 7.0英寸 TFT 液晶屏幕，附触控功能
＊ 系统平台标配为电容式多点触摸的触控板
＊ 支持 TFT 液晶屏幕，尺吋从 3.5 吋到 10.2 吋，板上可供 TFT LCD 逆变器电源（+5V）
Touch 接口
1 个7 吋触控屏幕控制器（电容式多点触摸，IIC接口）
VGA 接口
可直接连接各种 VGA 接口的 CRT 显示器或液晶显示器，带对比度微调电位器，最高输出分辨率为 1024＊768
TV（NTSC / PAL）接口
1 个 TV Tunet（NTSC及PAL），可直接接各种 AV 接口的 CRT 显示器
AV IN 接口
1 个 AV IN 接口，可支持复合视频输入（NTSC及PAL）
SD 卡接口
1 个 SD / HSMMC 和 SDIO 设备
Micro SD（T-Flash）卡接口
1 个 T-Flash 存储设备
WIFI 无线网卡
＊ USB WiFi 802.11 b/g/n 无线网卡模组
＊ 使用 RTL 8188CUS 芯片
＊ 支持 RTL 8188 150M 11N 系列高速无线上网
CAN 总线接口
1 个 CAN 总线接口，全面支持 CAN2.0A 和 CAN2.0B 协议
RS485 接口
1 个 RS485 接口设备
HDMI 接口
1 个标准HDMI 接口。支持 HDMI 1.3，480p、576p、1080i、1080p 高清输出
内嵌 GPS 模组接口（Option）
采用高灵敏度、低耗电量、高性能低价位 MTK GPS 芯片。具备快速定位及追踪 32 颗卫星
的能力，接上 GPS 模组后便成为一台 GPS 导航机
多功能扩充接口
可扩充 4 路ADC、 4 个中断、1 个 PWM ，也可当 GPIO 复用
- 时钟设计
采用无源晶振模式设计 - Reset 电路
采用手动重置和芯片复位相结合的方式，芯片采用 MAX811，重置稳定可靠 - 电源接口
采用 5V，2A 外置电源供电，可支持电池工作 - 平台其他功能
＊ 2 个调试指示 LED
＊ 1 个电源指示 LED
＊ 过流保护：采用自恢复保险器件
＊ 矩阵键盘：4＊4 个按键，可进行键盘模拟
＊ ADC 转换器：10 通道 12Bit 精度 ADC。
＊ IIC 控制器：3 个 IIC 串行接口，其中1 个与 CAMERA 接口复用，1 个与HDMI 复用，还
有 1 个与电容式触控接口复用，均为 CPU 内置，支持 400Kbps 快速及多主
模式。多个 IIC 串口可以支持复杂电源控制方案。
＊ SPI 接口 ： 分别是 2 通道 5 线制 SPI 高速同步串口（作为主控设备支持50Mbps 的
收发，作为从设备支持 50Mbps 的发、20Mbps 的收），其中一个 SPI 高速
同步串行接口与 CAN 接口控制复用。
＊ 多功能扩充接口：16 Bit 数据总线／18 Bit 位地址总线／片选、读写、GPIO、中断等
系统控制控制总线 - 尺寸大小及重量
PCB大小：190mm×137mm
