中央处理器
CPU：Samsung Exynos4412，主频为 1.2GHz ，最高可升级为1.5GHz，内核为 ARM Cortex A9 四核
外部存储
＊ SDRAM 内存：
平台上提供 256M＊4 片 DDR3 SDRAM ，共 1GBytes DDR3 的标准配置
平台上提供 512M＊4 片 DDR3 SDRAM ，共 2GBytes DDR3 (选配)
＊ iNAND Flash：
可支持4G /8G/16G /32Gbyte大小的存储，标准配置为 4G
网路接口
1 个 10/100M Ethernet，采用 DM9000AE，带指示灯 RJ-45 介面
USB 接口
4 个 USB HOST（USB 2.0 规范）接口，支持高速 480Mbps高速传输
1 个 USB HS OTG（USB 2.0规范）接口，最高支持 480Mbps高速传输
串口
1 个 3 线制串口，3 个复用串口 ( 与 BlueTooth / GPS / RS485 复用)
音频接口
采用 I2S 接口的 WM8960 的接口芯片，3.5 标准的耳机接口，支持带MIC 耳机，立体声音效输出接口可接耳机或音箱；支持录音，底板有音效输入接口可接麦克风
Camera Interface & Function
底板上内置两个CMOS Sensor 摄像头接口，可以设计为前置和后置摄影功能，在Camera 界面内用按钮切换不同的摄像头，可直接摄影并在液晶屏幕上显 示，支持的标准为 ITU-R BT.601/656 YCBCR 8-bit standard。前置摄像头为500万像素IIC接口，后置摄像头为800万画素MIPI 接口。
1.平台支持三种类型摄像头接口
*.MIPI Camera I/F (Option)
该接口传送速率快，适用于高分辨率摄像头，保证预览流程和拍摄高像素视频、照片。
实现功能有:自动对焦/自动人脸识别/白平衡/曝光度/取景模式/手动调节焦距，目前支持之OS 版本为Android 4.0.4
*.Parallel Camera I/F (内含)
该接口适用于目前大多数摄像头可视频摄影及相片拍照
*.AV(CVBS) Camera I/F (Option)
该接口适用于目前监控行业常用的AV摄像头，传输距离远，满足特殊场合需要可视频摄影及拍照。
2.由于Android系统限制，平台同时只能支持两个摄像头
*.第一种组合：后置：MIPI 8M Camera / 前置：Parallel 5M Camera
*.第二种组合：后置：MIPI 8M Camera / 前置：AV(CVBS) Camera
*.第三种组合：后置：Parallel 5M Camera / 前置：AV(CVBS) Camera
(说明：第一及第二种组合可相同一个文件系统，第三种为一文件系统，三种组合无法兼容)

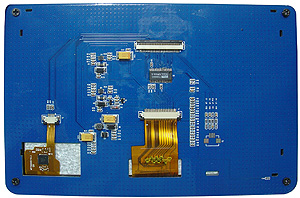

LCD 接口
＊ 兼容 3.3V / 5V 供电 LCD 屏幕

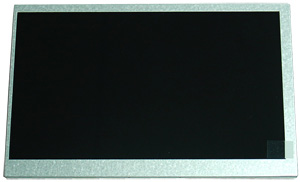

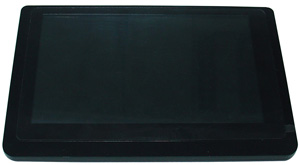

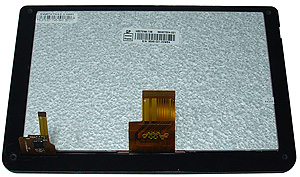

＊ 系统平台标配为高分辨率 1024x600 / 7.0英寸 TFT 液晶屏幕，附触控功能

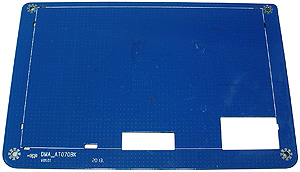

＊ 系统平台标配为电容式多点触摸的触控板
＊ 支持 TFT 液晶屏幕，尺吋从 3.5 吋到 10.2 吋，板上可供 TFT LCD 逆变器电源（+5V）
Touch 接口
1 个7 吋触控屏幕控制器（电容式多点触摸，IIC 接口）
VGA 接口
可直接连接各种 VGA 接口的 CRT 显示器或液晶显示器，带对比度微调电位器，最高输出分辨率为 1024＊768 (4:3 VGA LCD 屏幕) ; 1280*720 (16:9 VGA LCD 屏幕)
TV IN（NTSC / PAL）接口
1 个 TV Tunet（NTSC及PAL），可直接接各种 AV 接口的 CRT 显示器
MIPI 接口(Option)
3 个 MIPI 接口，可支持两路 MIPI_CSI 的 CMOS Sensor，一路 MIPI_DSI 的 LCD 屏幕显示
- Micro SD（T-Flash）卡接口
1 个 T-Flash 存储设备，最高可支持 32G WIFI 无线网卡
＊ USB WiFi 802.11 b/g/n 无线网卡模组
＊ 使用 RTL 8188CUS 芯片
＊ 支持 RTL 8188CUS 150Mbps 高速无线上网
3G 接口 (Option)
ZTE MG3732 模组，USB接口，支持电话、短信和网路功能
GSensor 和陀螺仪接口介面
BMA250 芯片和 MPU3050 芯片，支持三轴加速功能和陀螺仪功能
HDMI 接口
1 个标准HDMI 接口。支持 HDMI 1.4，1080p/60Hz 高清输出
CAN 总线接口
1 个CAN 总线接口，全面支持 CAN2.0A 和 CAN2.0B 协议
多功能扩充接口
可扩充 4 路ADC、3 路中断、1个GPIO扩展、一个PWM 扩展
- 时钟设计
采用无源晶振模式设计 - Reset 电路
采用手动重置和芯片复位相结合的方式，芯片采用 MAX811，复位稳定可靠 - 电源接口
采用 12V，2A 外置电源供电，可支持电池工作 - 平台其他功能
＊ 2 个调试指示 LED
＊ 1 个电源指示 LED
＊ 过流保护：采用自恢复保险器件
＊ 矩阵键盘：5 个按键，可进行键盘模拟
＊ ADC 转换器：10 通道 12Bit 精度 ADC。
＊ IIC 控制器：3 个 IIC 串口接口，其中1 个与 CAMERA 接口复用，1 个与HDMI 复用，还
有 1 个与电容式触控接口复用，均为 CPU 内置，支持 400Kbps 快速及多主
模式。多个 IIC 串口接口可以支持复杂电源控制方案。
＊ SPI 接口 ： 分别是 2 通道 5 线制 SPI 高速同步串口接口（作为主控设备支持50Mbps 的
收发，作为从设备支持 50Mbps 的发、20Mbps 的收），其中一个 SPI 高速
同步串口接口与 CAN 接口控制复用。
＊ 多功能总线扩充接口：16 Bit 数据总线／16 Bit 位地址总线／片选、读写、GPIO、中断等
系统控制总线
＊ SDIO接口：平台外扩一路SDIO 通路，可以连接 WiFi SDIO BCM4330 模组 - 尺寸大小及重量

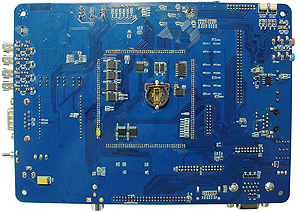

PCB大小：190mm×137mm
