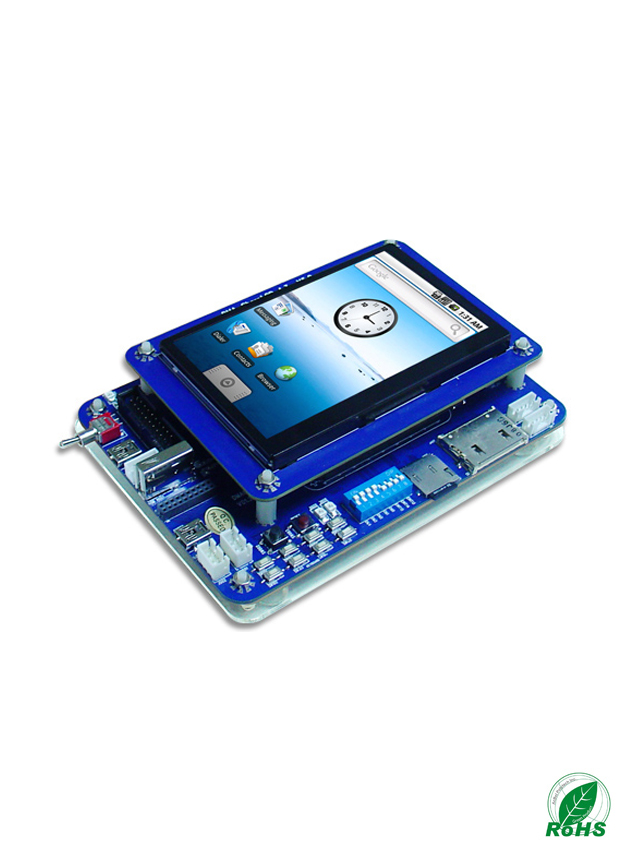

ARM11 DMA-6410L 开发平台
ARM11 DMA-6410L 开发平台
编号:DMA-6410L



  • 产品简介
  • 规格参数
  • 模组配件
  • 其它说明

       ARM11 DMA-6410L 开发平台

      ■ 平台系统的周边及模组驱动


      支持 Google Android 2.1 CE6.0 操作
      系统下的∶

       2D3D 图形硬件加速器


       Mpeg4∕H. 263∕H. 264 的硬件编码与解码

       SDIO WiFi ∕USB WiFi 无线上网

       GPRS/GSM 通话、上网、短信功能

       3G Modem 通话、上网、短信功能

       CMOS 130万/300 万像素拍照及自动识别型号

       GSensor 三轴加速器功能

       GPS 配合Google MAP 定位及导航使用

       简介与特色

               DMA-6410L
       采用 S
      amsung S3C6410 处理器,独有的 3D 及支持 DVFS 的同时并拥有低功耗的内存接口特性对于设计者来说是一款非常划算的处理器。这款32 位,ARM11 核的微处理器采用 AXI、AHB 和 APB 总线组成的 64/32-bit 内部总线架构,处理能力最大可达 667MHz。由于拥有 3D 图形硬件加速器(处理速度可达4百万个多角形每秒),其强大的硬件加速器可以轻松完成视频处理、音频处理、3D 图像加速及显示操作与缩放等动作。其内部并整合了多格式解码器(MFC),支援 Mpeg4/H.263/H.264 的编码与解码,并支持VC1 解码。这种H/W 编码/解码器支持即时视频会议系统,以及 NTSC 和所有 PAL 制式的电视信号输出。该处理器可以用于下一代手持设备,比如,移动网路设备,3D 增强型多媒体手机,能够显示更加详细的图像(比如建筑,地理标志)的个人导航设备。

         DMA-6410L 开发平台不仅提供了完整的底层驱动(开发环境为RVDS 3.0以上),并提供了 WinCE 6.0 Linux 2.6.27 / Linux 2.6.29  Google Android 1.6 / Google Android 2.1 下各周边接口的驱动,还提供三个作业系统下的图形介面驱动范例,可以让你在学习嵌入式的过程轻松顺利。

      ■ 平台硬件配置

      • 中央处理器
        CPU:Samsung S3C6410XHL-66,主频为 667MHz,内核为 ARM1176JZF-S
      • 外部存储
        * SDRAM 内存:

        平台上提供128M X 2片 Mobile DDR SDRAM,共 256M 的标准配置
        * NAND Flash
            SLC NAND Flash:256MByte 闪存的标准配置
            MLC NAND Flash:1G / 2G / 4G Byte闪存(Option)
      • 网路接口
        1 个 10/100M Ethernet,采用 DM9000AE,带指示灯 RJ-45 接口
      • USB 接口
        1 个 USB HOST(USB 1.1 规范)接口,支援全速(12Mbps)或低速(1.5Mbps)传输
        1 个 USB HS OTG(USB 2.0规范)介面,最高支援480Mbps高速传输
      • 串口
        1 个 3 线制串口,2 个外接 3 线串口
      • 音频接口
        采用 AC97 的接口芯片,立体声音频输出接口可接耳机或音箱;支持录音,底板有
        音效输入接口可接麦克风
      • CMOS Sensor 摄像头接口
        底板上内置一个130 万像素的 CMOS Sensor 摄像头,可直接摄影并在液晶屏幕上显示,
        并有一个 2.0mm 间距双排插座用于摄像头扩充,这个扩充接口可连接其他型号的 CMOS
        Sensor 摄像头,支持的标准为 ITU-R BT.601/656 YCBCR 8-bit standard
      • LCD 接口

        3.3V 供电 LCD 屏幕
        * 系统平台标准配置为 480x272 / 4.3 英寸 TFT 液晶屏幕,附触控功能
        * 支持 TFT 液晶屏幕,尺吋从 4.3 / 7.0 / 10.2 吋
      • Touch 接口
        1 个触控屏幕控制器(四线电阻式)
      • SD 卡介面
        1 个高速 SD / HSMMC 和 SDIO 设备
        Linux:
        * Linux 2.6.2X:支援高速SDHC 卡(SD 2.0) 2G / 4G / 8G / 16G / 32GByte
                                 并兼容标准 SD 1.1
        WinCE:
        * WinCE 6.0:
            支持高速 SDHC 卡(SD 2.0)2G / 4G / 8G / 16G / 32GByte 并兼容标准 SD 1.1
      • Micro SD(T-Flash)卡接口
        1 个T-Flash 存储设备
      • 多功能扩充接口
        可扩充 12 路GPIO口、4 路 ADC、2 个中断

      • RTC 时钟
        S3C6410 内部集成,外部提供可充 RTC 电池,无须更换
      • JTAG 介面
        1 个ARM 标准 20 PIN JTAG 接口位于底板上,可支持核心板单独调试,
        也可通过底板支持 RVDS3.0以上版本等调试
      • 时钟设计
        采用无源晶振模式设计
      • Reset 电路
        采用手动重启和芯片重启相结合的方式,芯片采用 MAX811,重启稳定可靠
      • 电源接口
        采用5V,1A 外置电源供电,可支持电源管理的睡眠与唤醒功能(CE6.0 之下)
      • 平台其他功能
        *2 个调试指示 LED
        *1 个电源指示 LED
        * 过流保护:采用自恢复保险器件
        * 矩阵键盘:2*4 个按键,可进行键盘模拟
        * ADC 转换器:8 通道 12Bit 精度 ADC,其中4路硬件设计为触控屏幕,其余外接
        * IIC 控制器:2 个 IIC 串行接口,其中1 个与 CAMERA 接口复用,1 个与串口复
                              用,均为 CPU 内置,支持 400Kbps 快速及多主模式。多个 IIC 串行
                              接口可以支持复杂电源控制方案。
        * SPI 接口 :外扩 2 通道 5 线制 SPI 高速同步串行接口(作为主控设备支持 50Mbps
                             的收发,作为从设备支持 50Mbps 的发、20Mbps 的收)
      • 尺寸大小及重量
        PCB大小:149mm×105mm

      ■ 工具和原始程序代码
      • BIOS:
        * 提供 SD 卡启动,并由 USB 下载程式并烧写跟升级系统(CE 下取代 JTAG 烧写)
        * 提供 SD 卡启动,并由 网路 RJ45 下载程式并烧写跟升级系统(Android 1.6/
            Linux2.6.27 下取代 JTAG 烧写)
      • DMA-6410L Linux2.6.27 核心原始程序包以及核心交叉编译工具
      • DMA-6410L Android 1.6 版本的BSP
      • DMA-6410L WinCE 6.0 版本的BSP
      • DMA-6410L 板上扩充芯片的资料 (pdf 格式〕
      • DMA-6410L 开发平台电路图(pdf 格式)
      • DMA-6410L 开发平台使用手册(pdf 格式)
      • WinCE 实现软件资料保存及注册表保存功能
        能够在WinCE 根目录下创建 Residentflash 文件夹,将 Nandflash 剩余空间做为
        该文件夹的存储空间,实现资料的永久保存及注册表永久保存功能。
       可支持多种操作系统,主要包括:
      • Linux 2.6.27
      • WinCE 6.0
      • Google Android 1.6
      • Google Android 2.1(2010.11 Release)

      ■ 操作系统和软件体支持       光碟内容介绍


      支持 Linux 2.6.27 / Google Android 1.6 操作系统及驱动原始程序代码
         支持 Linux 2.6.29 / Google Android 2.1 操作系统及驱动原始程序代码

      • 128M NAND Flash / 128M DDR SDRAM 驱动
      • 256M NAND Flash / 256M DDR SDRAM 驱动
      • 触控 LCD 驱动(支持分辨率 480×272  的 4.3 / 7.0 吋LCD 含触控)
      • 10/100M DM9000E 驱动
      • USB Host / USB Device 驱动
      • 普通及高速 SD/MMC 卡(最大至16G)和SDIO 设备驱动
      • AC97 音频录音放音驱动
      • 3 个串口驱动:1 个标准串口,2 个外接串口
      • IIC 、RTC、SPI、ADC 驱动
      • 矩阵键盘等多种驱动
      • 3D 硬件加速:提供OpenGLES 测试程序驱动 Source Code
      • MFC 多媒体硬件编解码:支持H264/H263/MPEG4/WMV9硬件解码,提供驱动及测试程序
        驱动 Source Code
      • JPEG硬件编解码:支持JPEG、JPG图片硬件编解码,提供驱动及测试程序驱动 Source Code

         支持 WinCE 6.0 操作系统及驱动原始程序代码

      • 128M NAND Flash / 128M DDR SDRAM 驱动
      • 256M NAND Flash / 256M DDR SDRAM 驱动
      • 触控 LCD 驱动(支持分辨率 480×272  的 4.3 / 7.0 吋LCD 含触控)
      • 10/100M DM9000E 驱动
      • USB Host / USB Device 驱动
      • 普通及高速 SD/MMC 卡(最大至16G)和SDIO 设备驱动
      • AC97 音效录音放音驱动
      • Camera 视频驱动:支持OV9653 CMOS Sensor
      • 3 个串列驱动:1 个标准串口,2 个外接串口
      • IIC 、RTC、SPI、ADC 驱动
      • 矩阵键盘等多种驱动
      • 应用程式包括 VS2005 等图形系统
      • 3D 硬件加速:提供OpenGLES测试程序驱动 Source Code
      • MFC 多媒体硬件编解码:支持H264/H263/MPEG4/WMV9硬件解码,提供驱动及测试程式
        驱动 Source Code
      • JPEG硬体编解码:支持JPEG、JPG图片硬体编解码,提供驱动及测试程式驱动 Source Code
      • 上层应用测试程式APP:
        * 提供LED 明亮控制、键盘输入控制、LCD 背光亮度控制、喇叭音量控制、Camera 拍照
            及录影功能 、RS232 资料传送、RJ45 网路资料传送等测试程序APP
        * 提供MP3、MP4、EBook、Photo、录音 等多媒体测试程式APP
        * 提供日期、时间、LCD 触控音量、LCD 背光时间关闭、LCD 触控校准等功能设定的测
            试程式APP
        * 提供ARM11 6410 的特殊多媒体功能等测试程序APP:
            3D 硬件图形加速
            JPEG 硬件解码
            MFC 多媒体硬件解码

       销售服务及技术支持

      • 此产品只针对学生及个人或训练单位使用,学校及企业用户不在此销售范围之内
      • 提供完善的光碟资料软体支援及论坛用户询问解答
      • 提供产品保修服务,在不是人为损坏的情况之下,一星期之内能归还维修
        之产品或是换新品之服务,有别于跟经销商购买开发板产品之漫长技术服务或是
        产品故障时需返回大陆维修时等衍生之问题,让您在学习上能够安心的使用,不用
        担心技术及维修的保固问题
      • 此产品保固维修半年

      ■ 配合教育训练课程

           随着Google 公布 Android 平台的开源代码,为移动通讯应用带来新的机会与挑战。本公司有鉴于Android 技术对产业界发展有其重要性,特别邀请在此领域有多年研发及教学经验的工程师及学者分享经验与学习心得。特别开立教育课程有嵌入式基础的入门、Android 开发的基础及进阶的课程,主题涵盖平台及工具软体的快速上手使用、Android核心编译与驱动开发、IPC IO 应用实例、HAL 关键技术及上机实作,欢迎各界对Android 开发有兴趣者前来分享与交流。主要课程如下,点选下面链结可见详细内容:

      1. Linux 嵌入式系统基础课程
      2. Android 开发基础课程
      3. Android 开发进阶课程
      4. Android IPC 应用程式设计

      ■ 参考实验教材

      行动装置嵌入式系统与软体
      (S3C6410 Google Android 开发应用实务
      WindowsCE 输出入装置与驱动设计
      (S3C6410 WinCE6.0 开发应用实务)
      嵌入式系统概论与实作
      (S3C2440 / 6410 ADS应用实验)
      行动装置嵌入式系统与软体
      (S3C6410 Google Android 2.1 开发应用实务

      ■ 参考教材实作实验

      ADS应用实验
      WinCE应用实验Android应用实验

        4个跑马灯实验
        进阶LED实验
        ADC模拟转数字实验
        PWM控制器蜂鸣器和直流马达实验
        触控屏幕控制实验
        问题与讨论
        行列式按键扫描实验
        8X8点矩阵实验
        步进马达控制实验
        IIC实验
        串口通讯实验
        GPRS/GSM通讯实验
        RS485通讯实验
        CAN总线通讯实验

      LED实验
      Keypad实验
      ADC实验
      UART 实验
      GPRS 实验
      RS485实验
      CAN Bus实验
      Audio实验
      Backlight 实验
      DC Motor 实验
      Step Motor 实验
      Camera 实验
      网路通讯实验
      蓝芽实验
      GPS与Google Earth综合应用
      LED控制实验
      Keypad实验
      ADC控制实验
      Audio实验
      Backlight 实验
      DC Motor 实验
      Step Motor 实验
      Camera 实验
      网路通讯实验
      蓝芽实验
      WIFI无线网路实验
      GPRS/GSM通讯实验
      3G通讯实验

      ■ AP应用程式介面

      • WinCE 6.0 AP应用程式界面

      CE6.0开机主画面
      实验主界面
      3D展示效果
      按键实验
      高清析影音播放
      MPEG4影音播放
      E-Book电子书
      图片浏览

      • Android 1.6 AP应用程式

      Android开机画面
      Android功能界面
      实验主界面
      ZigBee实验

      音乐播放
      APK安装
      时钟设置
      图片浏览

      ■ 产品外观图





      ■ 基本配件





      ■ 平台搭配优惠模组



      ■ 选配模组
