平板电脑/智慧型手机开发平台
■ 主板PCB架构

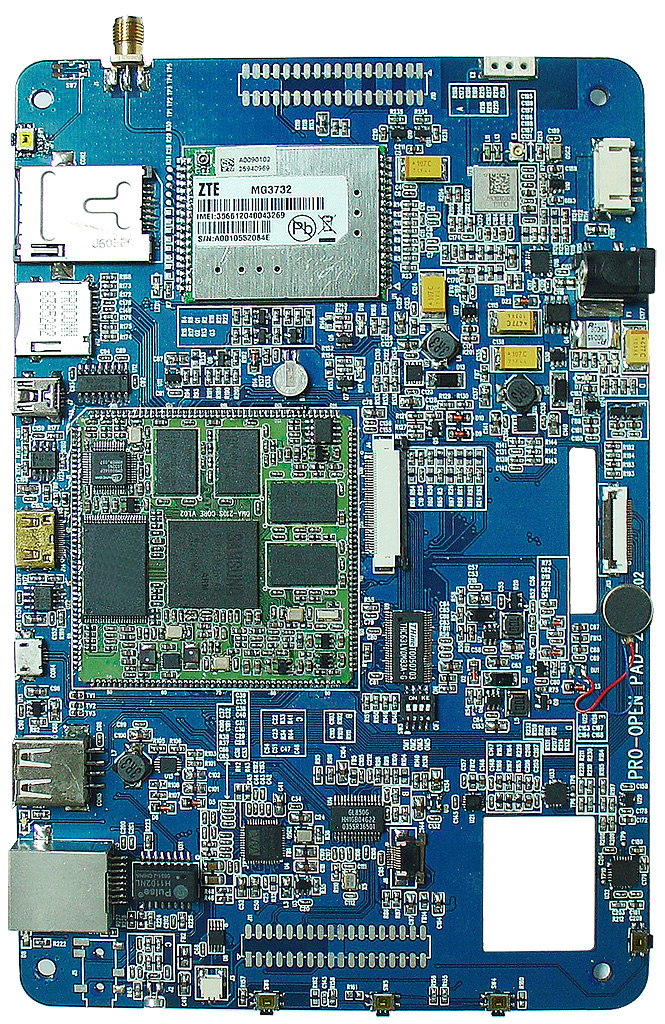

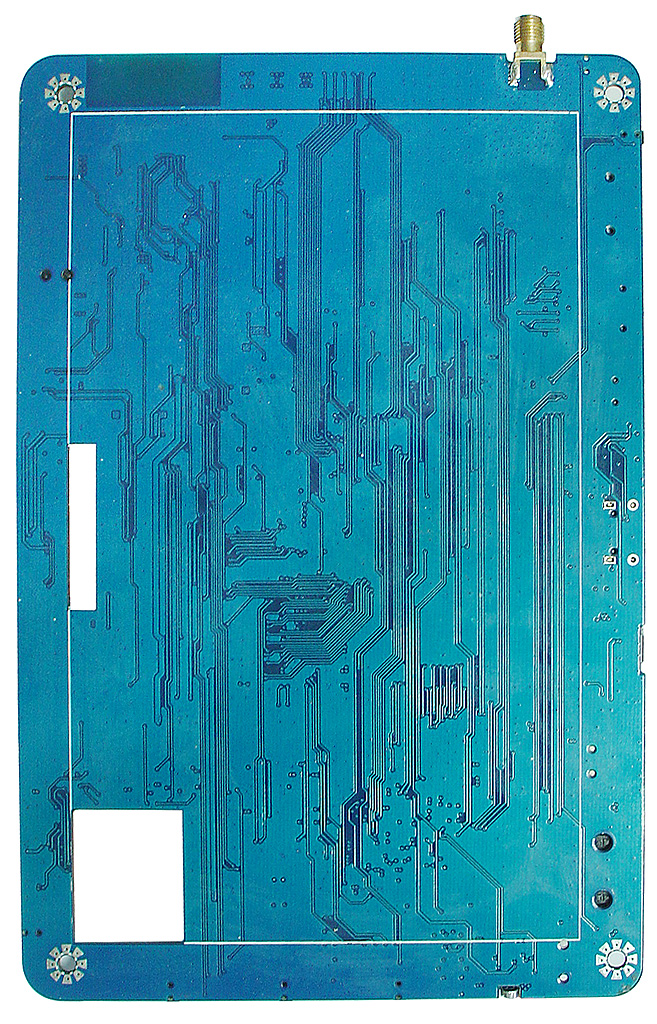

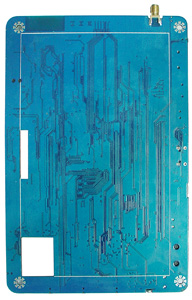

图一 主板PCB正面图 图二 主板PCB背面图 图三 主板组合图
■ 简介与特色
新一代的装置如平板电脑及智慧型手机虽不是重大的发明但是却改变了人们的生活习惯习性，也影响至深，他可以轻便随身携带、能一般通话及视讯通话、行动AP 功能内建3G、WiFi 无线上网、支援Adobe Flash10.1和HTML5网页浏览格式、并能随身数位阅读，环保节能、配合Google MAP 的定位与导航和影音多媒体的支援多种影片格式Mpeg4、H.263、H.264及享受的Full HD（1080p）播放、数位相机拍照及摄影等强大功能；所以我们对此影响我们至深的产品，不能不了解；本DMA-PAD210 开发平台从硬体功能的设计、系统及各介面的韧体驱动和结合Google Android系统，我们采取尽量公开所知的技术，一步一步的打开他的关键所在，也让有心学习此方面技术的能在这个平台得到更多的成长，也让我们更能随手掌握、体验全新的技术及价值。

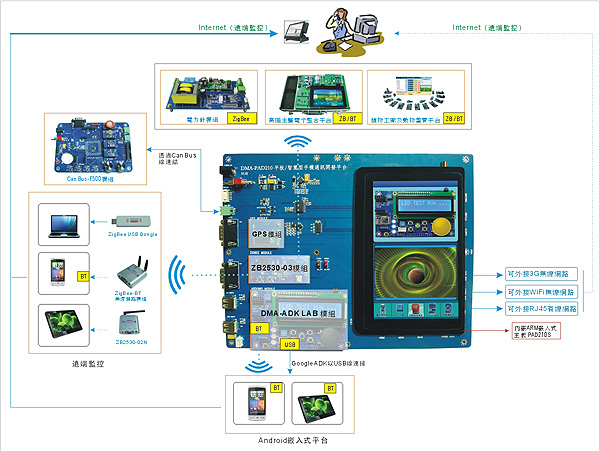

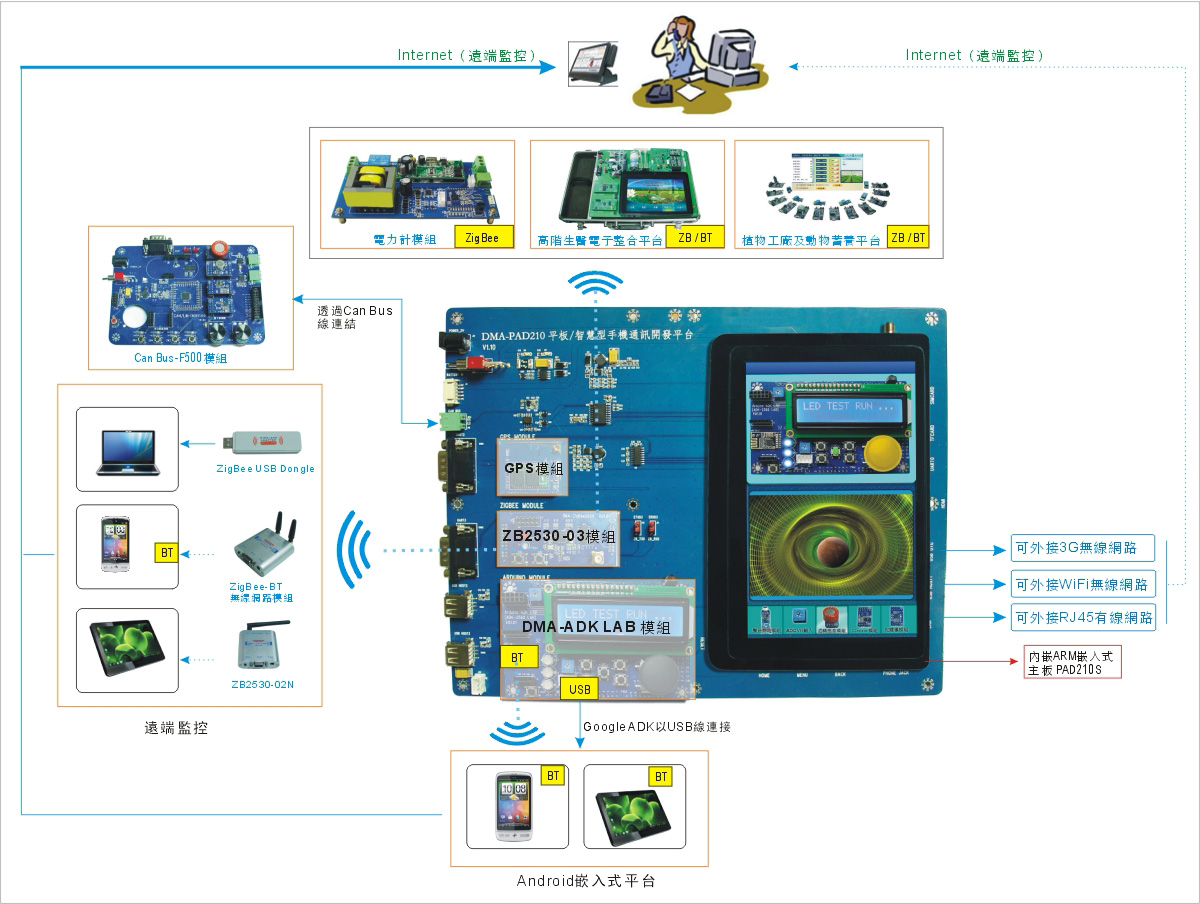

■ 应用架构方块图
■ 主板硬体规格
- 中央处理器
CPU：Samsung S5PV210，主频为 1GHz ，核心为 ARM Cortex A8 - 外部记忆体
＊ SDRAM 记忆体：512Mb
＊ NAND Flash：512Mb - LCD
系统平台标配为高解板度 1024x600 / 7.0英寸 TFT 液晶荧幕，含电容式多点触控功能 Micro SD（T-Flash）卡介面
1 个 T-Flash 存储设备
USB 介面
1 个 USB HOST（USB 2.0 规范）介面，支援高速 480Mbps高速传输
1 个 USB HS OTG（USB2.0规范）介面，最高支援 480Mbps高速传输
网路介面
1 个 10/100M Ethernet，采用 DM9000AE，带指示灯 RJ-45 介面
- 图形
MCU内置SGX540 - WiFi / BT 无线通讯功能（内含配备）
Marvell 88W8787 Wi-Fi (802.11 b/g/n) + CSR BC4 Bluetooth V2.0 - 3G 无线通讯功能（内含配备）
ZTE MG3732 3G Modem，HSDPA 900/1900/2100 CMOS Sensor 摄影机介面
底板上内置一个300 万象素的 CMOS Sensor 摄影机，可直接摄影并在液晶荧幕上显示，并 有一个 2.0mm 间距双排插座用于摄影机扩充，这个扩充介面可连接其他型号的 CMOS Sensor 摄影机，支援的标准为 ITU-R BT.601/656 YCBCR 8-bit standard, 720X480 30fps动态录影
同时还支援500万象素的摄影机，自动对焦（Option）
音效介面
采用 AC97 的介面晶片，身历声音效输出介面可接耳机或音箱；支持录音，底板有音效输入介面可接麦克风
HDMI 介面
1 个标准HDMI 介面。支援 HDMI 1.3，480p、576p、1080i、1080p 高清输出
GSensor
内含GSensor 三轴加速器模组
支援荧幕旋转及3D重力游戏
电池（选配）
3900mA大容量电池，带有温度保护，电池内置过充电，过放电保护。
■ 底板硬体规格
■ 软件支持功能
* 支持 Google Android 2.3.4 Gingerbread 操作系统
* 提供 100% 的原始码及编译工具，同时所有的工具都是开源程序架构
* 文件浏览器：Android 网路浏览器，支持 Flash Lite 10.1、RSS 阅读器
* 视频播放：
支持编码：DivX/XviD/MPEG4/H.263/H.264/asf/VD-1
支持格式：3gp(mp4)/WMV(asf)/AVI(divx)/MKV/FLV
* 图片浏览：支持JPEG/PNG/BMP/GIF
* 即时通讯：支持MSN / QQ / Skype
* 超高分辨率 7" VGA (1024 X600) 的显示屏幕及电容式多点触控
* HDMI：Full HD (1080P) 影片播放支持
* 三轴加速感应器，可做空间的移动侦测
* 硬件提供 GPS 功能，并提供开放的Google MAP，作快速定位导航
* 硬件提供3G Modem 功能，可以上网、通话、短信功能
* 可支持SDIO WiFi 、USB WiFIi 802.11b/g 无线上网
* 支持从 SD 卡启动功能，更新操作系统
■ 操作系统和软件支持
光碟内容介绍 支持 Linux 2.6.35 / Google Android 2.3 操作系统及驱动原始程序代码 ■ 参考实验教材
|
|
|
|
行动装置嵌入式系统与软件
（Cortex A8 S5PV210-Android 2.3.4 开发应用实务） | | | |
■ DMA-Android Sync 软件
DMA-Android Sync 同步软件，(以下简称DMA-Android Sync) 是一套PC 控制与同步Android 系统的软件，DMATEK 的Android 同步软件不再是单纯的界面同步显示，同时它还可以做实时监控与控制等应用。
- 功能特点：
1．PC 上显示与Android 系统显示完全同步，即Android 界面与PC 界面完全相同。
2．PC 端控制Android 端的显示， 即对PC 端界面上控制，就相当于对Android 界面的控制。
3．PC 上的应用程序甚小，不占用 PC 的资源及空间。这样相当于PC上多个一个Android 的设备。它的应
用十分广泛。 - 实际应用：
1．屏幕截图：
对于写文档截Android 界面十分的方便，不在需要像使用“豌豆荚”，“91助手”之类的软件需要点击
Android 界面然后在截图，现在可以直接进行点击PC，直接截图。
2．测试自动化：
测试变得更加的简单，直接在PC 上就可以完成对Android 系统的测试，如果加入针对的测试软件，这样
测试人员只需要打开PC上的测试软件就可以查看测试结果，非常方便。
3．实时监控于控制：
实时监控与控制在工业控制方面十分的广泛，如果加入远端的控制软件，就可以进行远端控制与监听。
4．教学使用；直接把Android 界面同步到投影上，控制电脑相当于直接在投影上控制Android 设备，对教学
非常方便。
Android 系统作为目前最流行的系统之一，DMA-Android Sync 会让你的智慧型平台更加人性化。发挥您的想像力，Android 同步将给你带来更多的方便。
■ 基本配件
■ 选配模组
说明：
1．平台选配模组若为点对点ZigBee ZB2530-03 从模组，则其配合之主模组为ZB2530-01
2．平台选配模组若为自动组网模组ZigBee ZB2530-04 从模组，则其配合之主模组为
ZB2530-02
■ 环保安规与智慧财产权教学平台主机，采用符合安规及环保 RoHS 之 IC 、PCB、被动零件、及各种接口设备
电源采用符合RoHS 环保标准，并符合各国电源之各项安规 UL / CE / FCC / BS 标准
教学平台之各种线材，皆采用符合 RoHS 环保标准地安规线材
采用符合环保安规 RoHS 及通过SGS 标准的主机及电源、线材等周边，达到不造成环境污染及节能减碳的目标
开发平台之网路 MAC Address 及 CE6.0 皆有提供合法版权贴纸，尊重智慧财产权，保障客户安心使用
电源及线材都有环保及安规承认书，可提供给使用之客户 USER。
