ARM Cortex A8 DMA-210L 开发平台

Android 开发应用平台支持最新Google Android 2.3

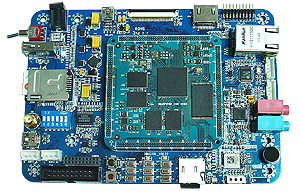

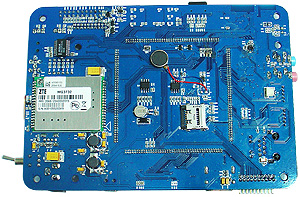

图一 DMA-210L平台正面图图二 DMA-210L平台背面图

■ 平台系统的周边模组驱动

    支持 Google Android 2.3 及CE6.0 操作系统下的∶
   ＊ 2D、3D 图形硬件加速器
   ＊ Mpeg4∕H. 263∕H. 264 的硬件编码与解码
   ＊高分辨率LCD及电容式多点触控板（IIC接口）
   ＊ SDIO WiFi ∕USB WiFi 无线上网
   ＊蓝芽BT2.0+EDR 传输功能
   ＊ 3G Modem 通话、上网、短信功能
   ＊ CMOS 300 万像素拍照
   ＊ GSensor 三轴加速器功能
   ＊ HDMI 1.3，1080p 高清输出
   ＊ GPS 配合Google MAP 定位及导航使用

■ 简介与特色

DMA-210L 采用 Samsung S5PV210 处理器。该处理器采用先进的 ARM Cortex A8核心，运算速度可达到 1GHz，并且自带有32/32KB资料/指令一级缓存，512KB二级缓存。该处理器内部集成了多媒体编解码核心（MFC），可以编解码多种格式包括 MPEG4/H.263/H.264，并支持 VC1解码。有了这种硬件编解码器就可以实现即时视讯会议系统，模拟以及 HDMI 数字视频信号输出，强大的图形处理能力能支持1080p高清格式以 30fps 的帧速进行高清视频重播／录制。内置的 HDMI1.3 接口能将高清影像输出至外部显示器上。另外内部集成 3D图形加速器（平均每秒可生成 2千万个三角形），可以很好的支持 3D游戏以及立体图象动态生成，可以感受到非常出色的多媒体体验。
DMA-210L 开发平台，提供了 WinCE 6.0 和 Linux2.6.35 及 Google Android 2.3 下各周边接口的驱动，还提供三个操作系统下的图形界面驱动范例，可以让你在学习嵌入式的过程轻松顺利。

■ 平台硬件配置

中央处理器
CPU：Samsung S5PV210，主频为 1GHz ，内核为 ARM Cortex A8
外部存储
＊ SDRAM 内存：
   平台上提供 128M＊8 片 DDR2 SDRAM ，共 1GBytes(8G bits) DDR2 的标准配置
＊ NAND Flash：
   SLC NAND Flash：512Mbyte(4G bits) SLC NAND 闪存（标准配置）
   MLC NAND Flash：1G/2G / 4Gbyte 闪存 (Option)
网路接口
1 个 10/100M Ethernet，采用 DM9000AE，带指示灯 RJ-45 接口
USB 接口
1 个 USB HOST（USB 2.0 规范）接口，支持高速 480Mbps高速传输
1 个 USB OTG（USB 2.0 规范）接口，最高支持 480Mbps高速传输
串口
1 个 3 线式串口，2 个外接 3 线式串口
音频接口
采用 AC97 接口芯片，立体声音效输出接口可接耳机或音箱；支持录音，底板有音效输入接口可接麦克风
CMOS Sensor 摄像头接口
底板上内置一个300 万像素的 CMOS Sensor 摄像头，可直接摄影并在液晶屏幕上显示，并有一个 2.0mm 间距双排插座用于摄像头扩充，这个扩充接口可连接其他型号的 CMOS Sensor 摄像头，支持的标准为 ITU-R BT.601/656 YCBCR 8-bit standard
LCD 接口介面
＊兼容 3.3V / 5V 供电 LCD 屏幕
＊系统平台标配为高分辨率 1024x600 / 7.0英寸 TFT 液晶屏，附触控功能
＊系统平台标配为电容式多点触摸的触控板
＊支持 TFT 液晶屏幕，尺吋从 3.5 吋到 10.2 吋，板上可供 TFT LCD 逆变器电源（+5V）
Touch 接口
1 个7 吋触控屏幕控制器（电容式多点触摸，IIC接口），选配
SD 卡接口
1 个 SD / HSMMC 和 SDIO 设备
Micro SD（T-Flash）卡接口
2 个 T-Flash 存储设备
HDMI 接口
1 个标准HDMI 接口。支持 HDMI 1.3，480p、576p、1080i、1080p 高清输出
内嵌 3G Modem 无线通讯模组（选配 Option）
＊ MG3732 3G 无线通讯模组
＊网路：GSM / GPRS / WCDMA / HSPDA
＊支持上网、通话、短信功能，并能同时三种功能一起进行
＊ Quad-Band GSM850/900/1800/1900 MHz
内嵌 WIFI 无线网卡及蓝芽二合一模组
＊ SDIO 802.11 b/g/n 无线网卡模组
＊ Marvell 8787 无线网卡及蓝芽模组
＊支持Android 2.3 无线上网、蓝芽传输功能，目前不支持CE6.0
内嵌 GSensor 三轴重力加速器模组
内含GSensor BMA-023 重力加速器模组
支持屏幕旋转及3D重力游戏
喇叭＆麦克风
1 个喇叭及内置式麦克风
内建振动马达
1个
多功能扩充接口
可扩充 12 路GPIO口、4 路 ADC、2 个中断
时钟设计
采用无源晶振模式设计
Reset 电路
采用手动重启和芯片重启相结合的方式，芯片采用 MAX811，重置稳定可靠
电源接口
采用 5V，2A 外置电源供电，可支持电池工作
平台其他功能
＊ 2 个调试指示 LED
＊ 1 个电源指示 LED
＊过流保护：采用自恢复保险器件
＊矩阵键盘：3 ＊3 个按键，可进行键盘模拟
＊ ADC 转换器：10 通道 12Bit 精度 ADC。
＊ IIC 控制器：3 个 IIC 串口，其中1 个与 CAMERA 接口复用，1 个与HDMI 复用，还
                    有 1 个与电容式触控接口复用，均为 CPU 内置，支持 400Kbps 快速及多主
                    模式。多个 IIC 串行接口可以支持复杂电源控制方案。
＊ SPI 接口：分别是 2 通道 5 线制 SPI 高速同步串行接口（作为主控设备支持50Mbps 的
                 收发，作为从设备支持 50Mbps 的发、20Mbps 的收），其中一个 SPI 高速
                 同步串行接口与 CAN 接口控制复用。
尺寸大小及重量
PCB大小：149mm×105mm

■ 工具和原始程序代码

BIOS：
＊ BootIoader 原始程序代码（RealView 的项目档）
＊由 USB 下载程式并烧写跟升级系统（CE 下取代 JTAG 烧写）
＊由 USB 下载程式并烧写跟升级系统（Android 2.3 / Linux2.6.35 下取代 JTAG 烧写）
DMA-210L Linux2.6.35 核心原始程式包以及核心交叉编译工具
DMA-210L Android 2.3 版本的BSP
DMA-210L WinCE 6.0 版本的BSP
DMA-210L 板上扩充芯片的资料（pdf 格式〕
DMA-210L 开发平台电路图（pdf 格式）
DMA-210L 开发平台使用手册（pdf 格式）

■ 可支持多种操作系统，主要包括：

Linux 2.6.35+Google Android 2.3.4
WinCE 6.0

■ 操作系统和软件支持

光碟内容介绍

支持 Linux 2.6.35 / Google Android 2.3 操作系统及驱动原始程序代码

512M NAND Flash / 1G DDR2 SDRAM 驱动
触控 LCD 驱动（支持分辨率 800×480 的 7吋及10.2吋LCD 含触控）
10/100M DM9000E 驱动
USB Host / USB Device 驱动
普通及高速 SD/MMC 卡（最大至16G）和SDIO 设备驱动
AC97 音频录音放音驱动
Camera 视频驱动：支持OV3640 CMOS Sensor
3 个串口驱动：1 个 3 线式串口，2 个外接 3 线式串口
支持 HDMI V1.3 驱动，可以达到1080p 高清输出
IIC 、RTC、SPI、ADC、VGA、CAN、RS485、AV 驱动
矩阵键盘、喇叭、麦克风等多种驱动
3D 硬体加速：提供OpenGLES 测试程式驱动 Source Code
MFC 多媒体硬件编解码：支持H264/H263/MPEG4/WMV9硬件解码，提供驱动及测试程式驱动 Source Code
JPEG 硬件编解码：支持JPEG、JPG图片硬件编解码，提供驱动及测试程序驱动 Source Code
支持 Flashplayer V10.1 网页Flash 播放
支持3G 无线上网／语音通话／发送短信等功能（Option）
支持 300 万像素CMOS Sensor 显示及拍照等功能
支持USB WiFi b/g 无线上网（Option）
支持 SDIO WiFi b/g 无线上网
支持GSensor 三轴加速功能
支持 RFID/语音蓝芽/ZigBee/GPS 等周边接口功能

支持 WinCE 6.0 操作系统及驱动原始程序代码 ( 查看详细资料 )

512M NAND Flash / 1G DDR2 SDRAM 驱动
触控 LCD 驱动（支持分辨率 800×480 的 7吋及10.2吋LCD 含触控）
10/100M DM9000E 驱动
USB2.0 Host / USB2.0 OTG驱动
普通及高速 SD/MMC 卡（最大至16G）和SDIO 设备驱动
AC97 音频录音放音驱动
Camera 视频驱动：支持OV3640 CMOS Sensor
3 个串口驱动：1 个 3 线式串口，2 个外接 3 线式串口
HDMI 高清输出驱动
IIC 、RTC、SPI、ADC、VGA、CAN、RS485、AV 驱动
矩阵键盘、喇叭、麦克风等多种驱动
应用程式包括 VS2005 等图形系统
3D 硬件体加速：提供OpenGLES测试程式驱动 Source Code
MFC 多媒体硬件编解码：支持H264/H263/MPEG4/WMV9硬件解码，提供驱动及测试程序驱动 Source Code
JPEG硬件编解码：支持JPEG、JPG图片硬件编解码，提供驱动及测试程序驱动 Source Code
支持3G 无线上网／语音通话／发送短信等功能
支持300 万像素CMOS Sensor 显示及拍照等功能
支持WiFi b/g 无线上网
支持GSensor 三轴加速功能
支持 RFID/语音蓝芽/ZigBee/GPS 等周边接口功能
上层应用测试程式AP：
＊提供LED 明亮控制、键盘输入控制、LCD 背光亮度控制、喇叭音量控制、Camera 拍
   照及录影功能、RS232 资料传送、RJ45 网路资料传送等测试程式AP
＊提供MP3、MP4、EBook、Photo、录音等多媒体测试程序AP
＊提供日期、时间、LCD 触控音量、LCD 背光时间关闭、LCD 触控校准等功能设定的测
   试程式AP
＊提供ARM Cortex A8 DMA-210U的特殊多媒体功能等测试程式AP：
   3D 硬件图形加速
   JPEG 硬件解码
   MFC 多媒体硬件解码

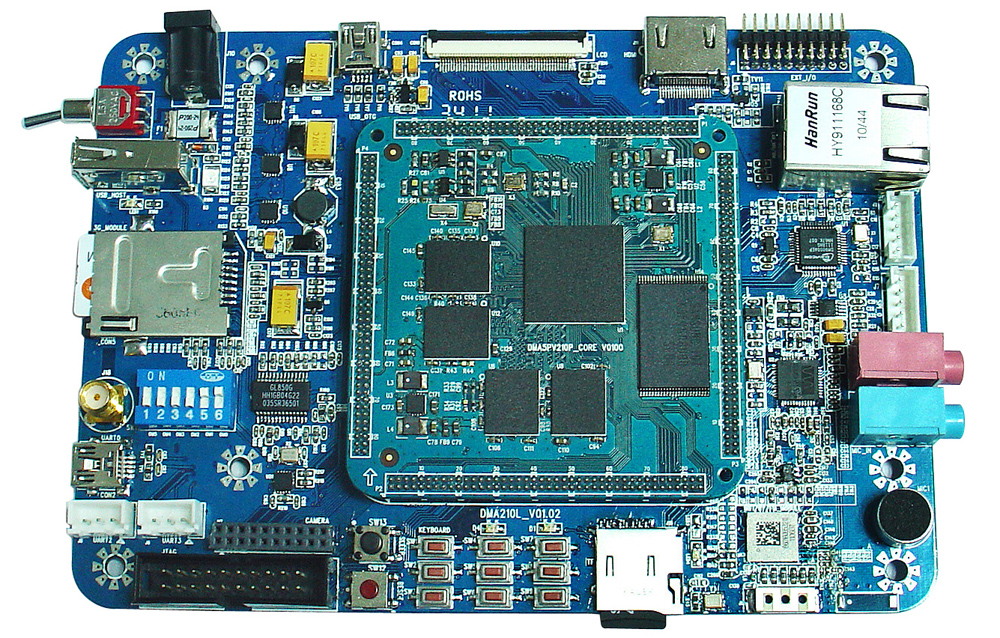

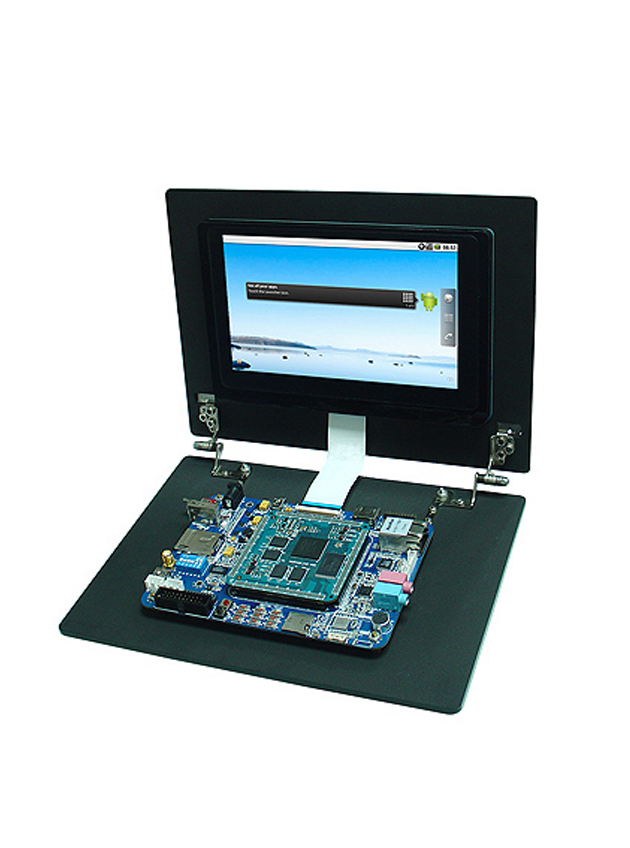

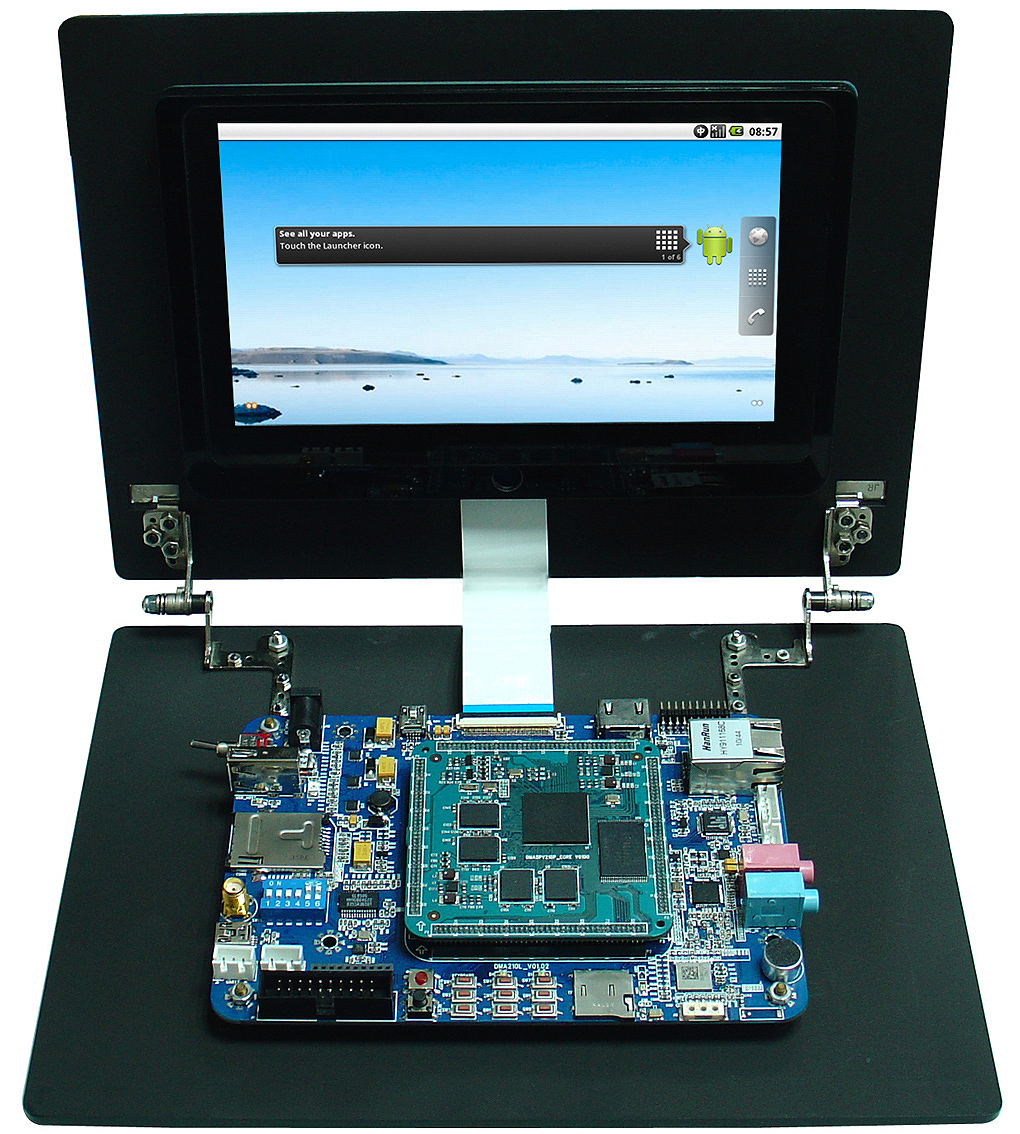

■ 产品外观图

■ 参考手册

■ AP应用程式界面

Android 2.3应用程式界面

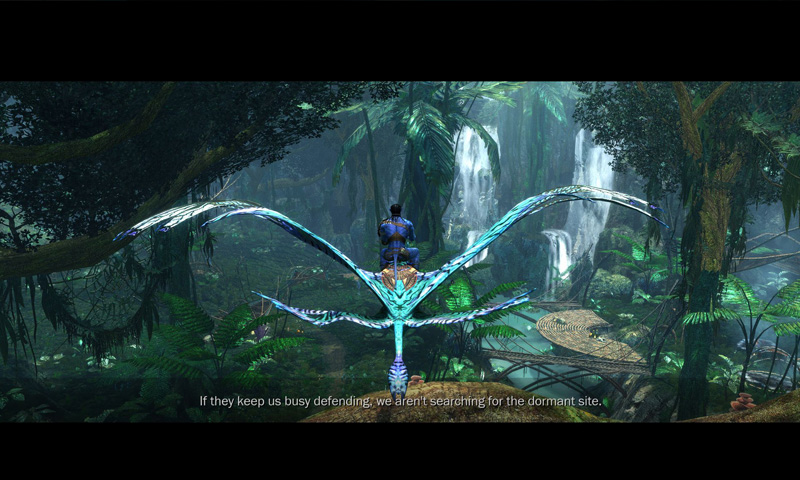

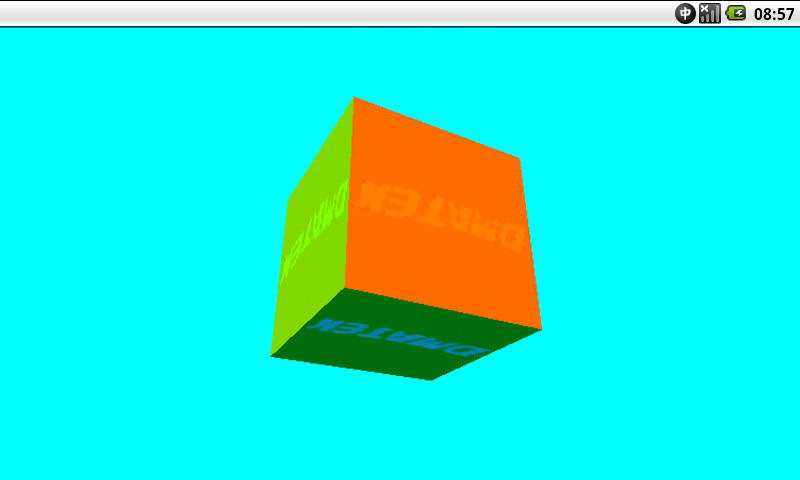

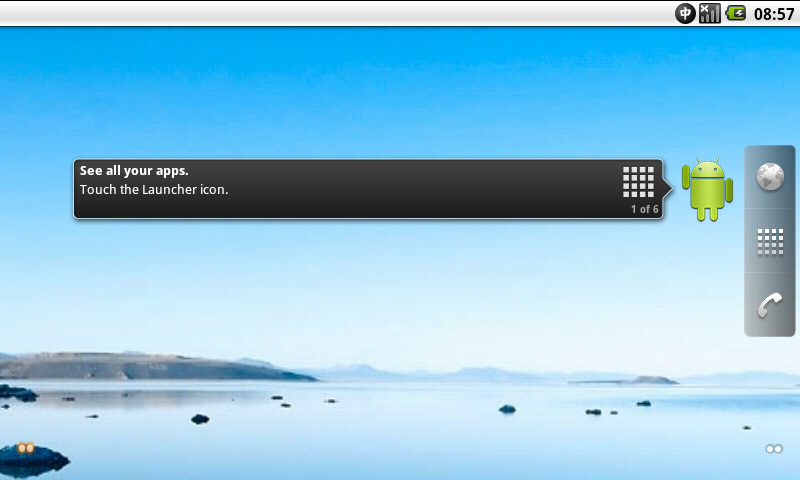

Android 2.3 开机画面 3D效果 HDMI 1080p 高清视频播放

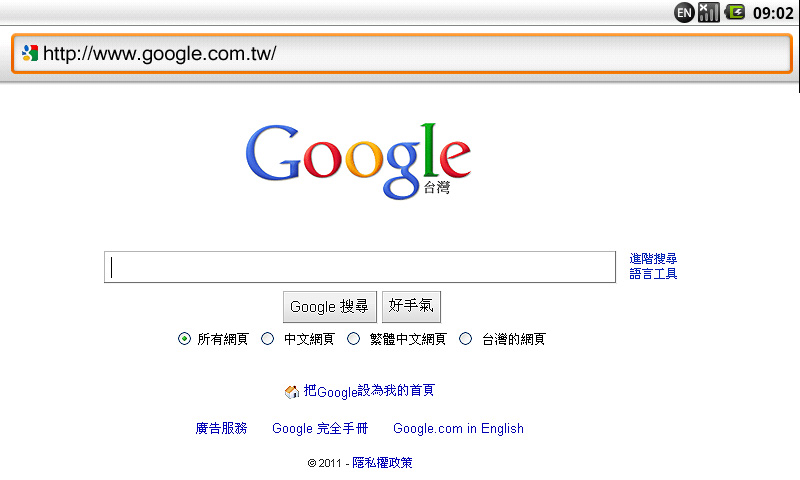

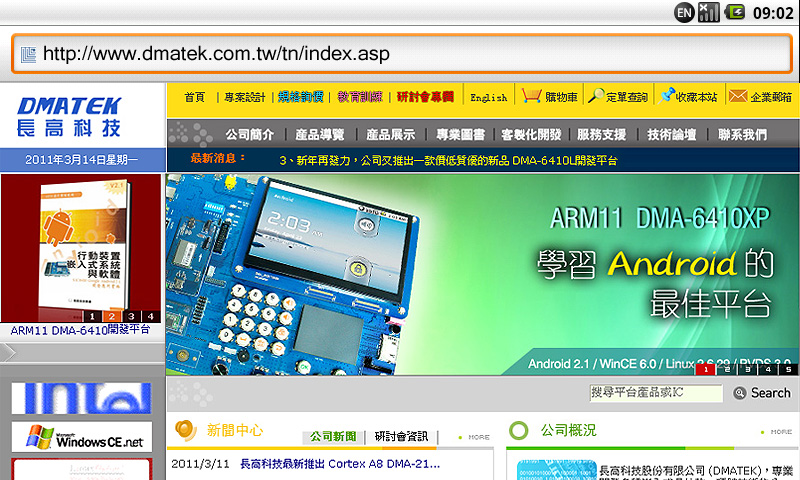

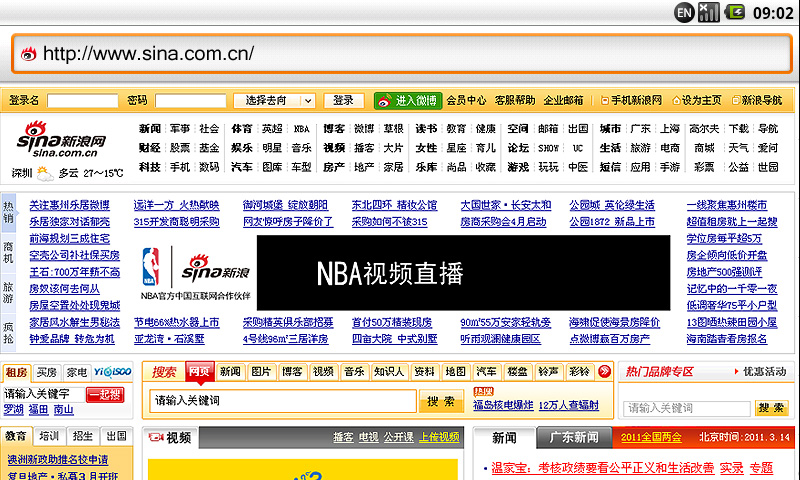

3G无线上网+语音 USB WiFi无线上网 SDIO WiFi无线上网

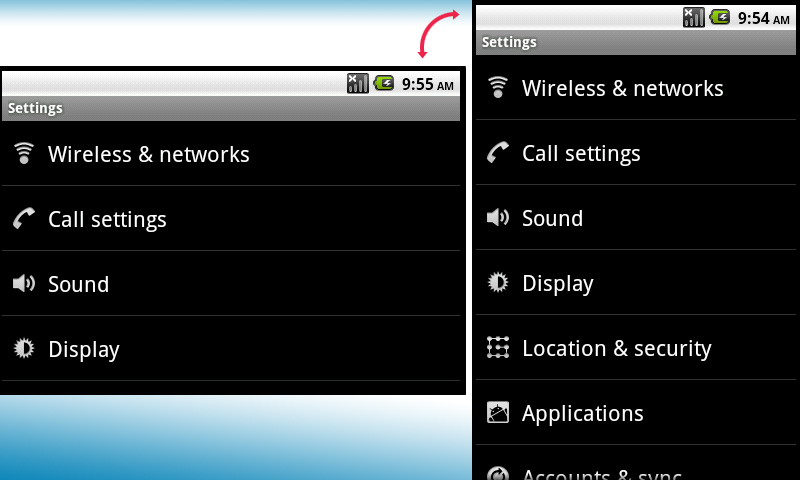

CMOS Sensor高清拍照 GSensor 三轴加速

WinCE 6.0 AP应用程式界面

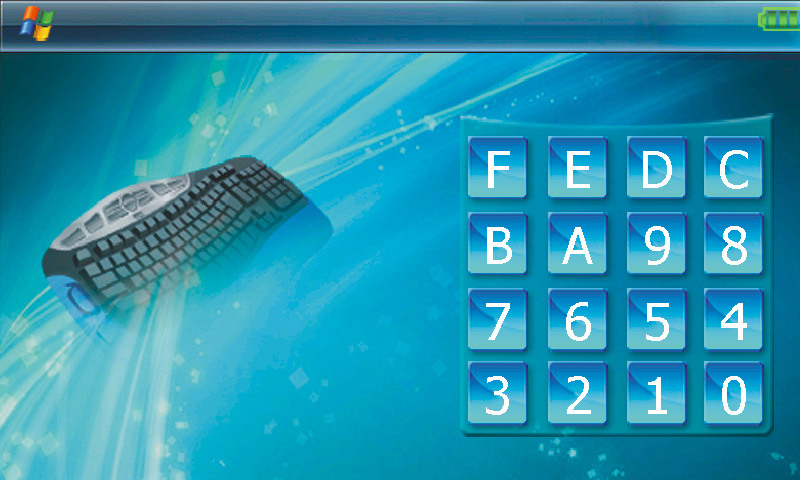

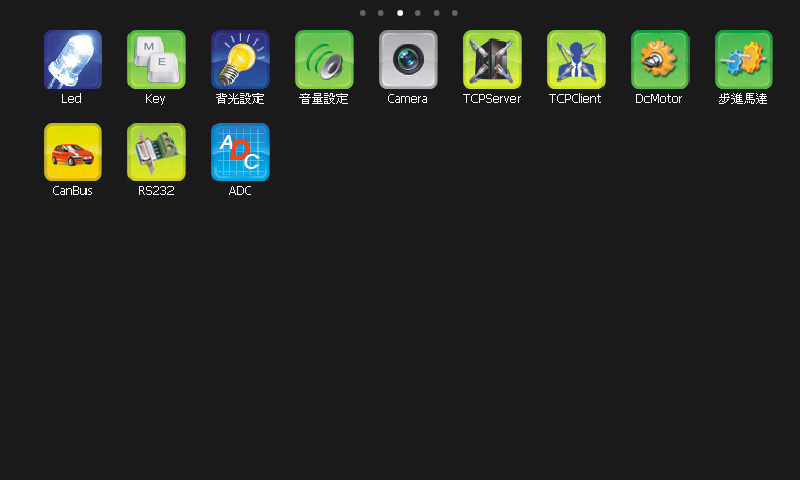

WinCE 6.0开机画面实验主界面按键实验

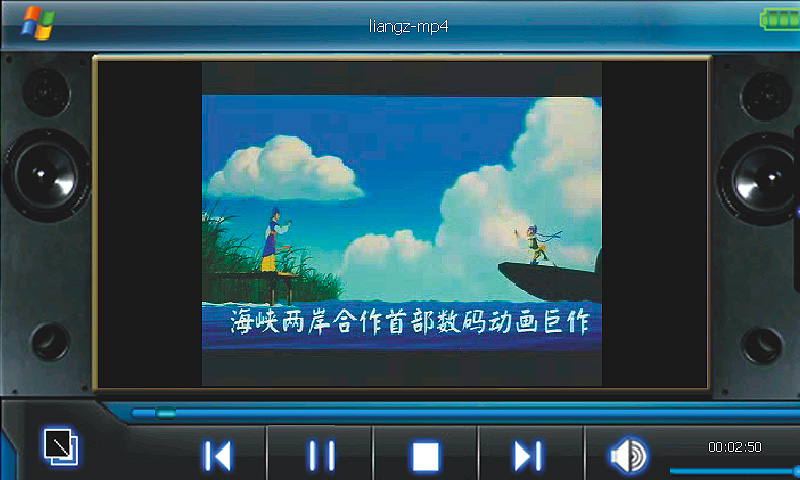

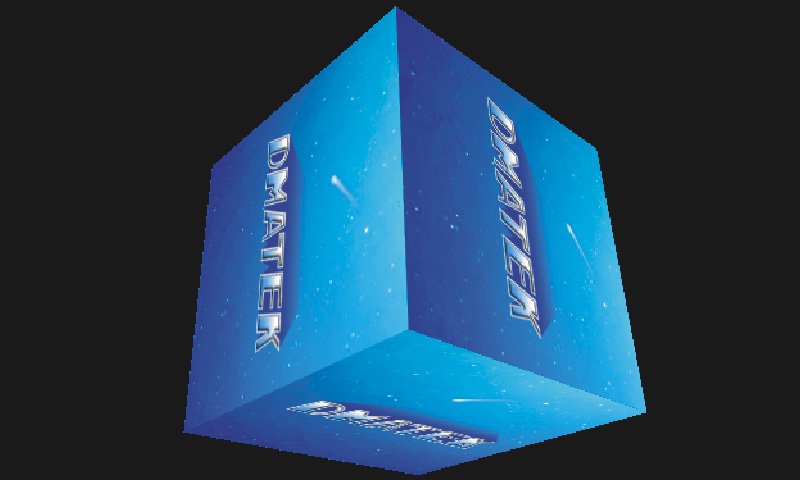

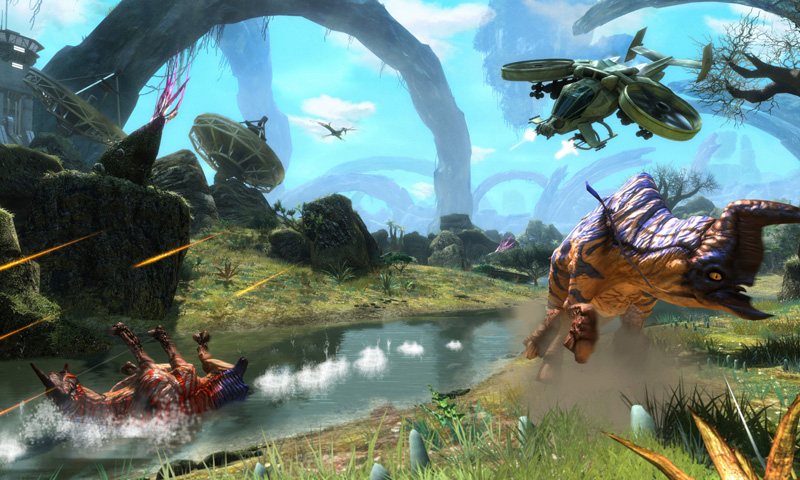

3D效果 MPEG4影音播放高清晰影音播放

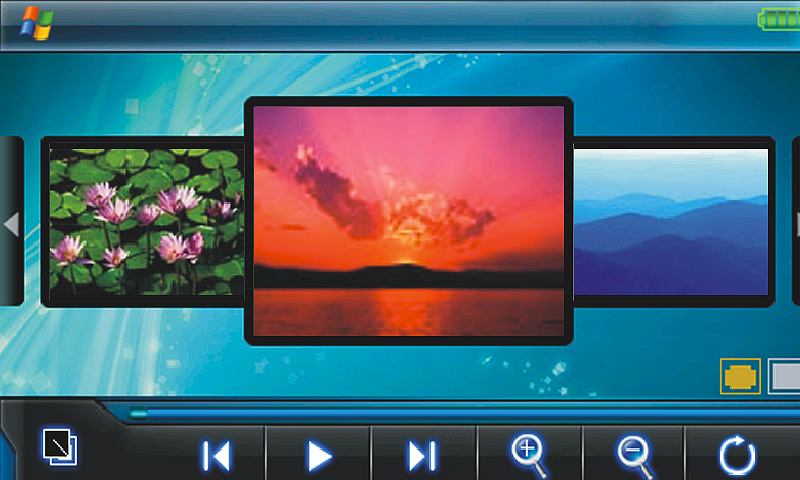

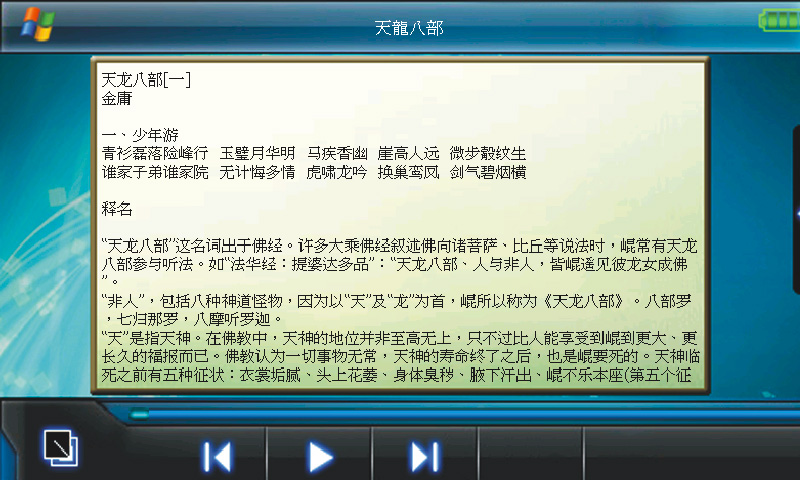

EBook电子书图片浏览器

■ 参考实验教材：


行动装置嵌入式系统与软件（Cortex A8 S5PV210-Android 2.3.4 开发应用实务）

■ 基本配件

■ 平台搭配优惠模组

■ 选配模组

■ 环保安规与智慧财产权

教学平台主机，采用符合安规及环保 RoHS 之 IC 、PCB、被动零件、及各种接口设备
电源采用符合RoHS 环保标准，并符合各国电源之各项安规 UL / CE / FCC / BS 标准
教学平台之各种线材，皆采用符合 RoHS 环保标准地安规线材
采用符合环保安规 RoHS 及通过SGS 标准的主机及电源、线材等周边，达到不造成环境污染及节能减碳的目标
开发平台之网路 MAC Address 及 CE6.0 皆有提供合法版权贴纸，尊重智慧财产权，保障客户安心使用
电源及线材都有环保及安规承认书，可提供给使用之客户 USER。
