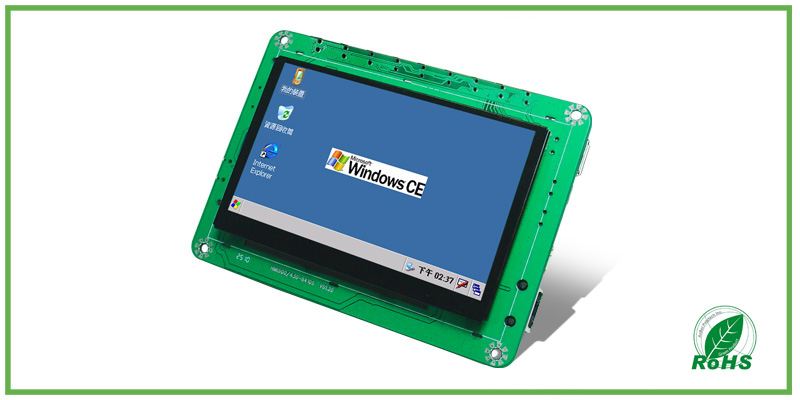

单板型4.3 吋HMI人机介面

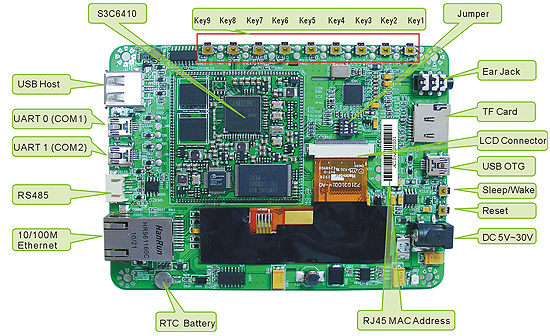

■ PCB介面图

■ 简介与特色

      HMI430-6410S 采用 Samsung ARM11-S3C6410 处理器，以 32 位元高速地 ARM 做为主 CPU，OS 作业系统搭配 CE6.0 / Android 1.6 / Android 2.1 为主操作系统，本系统结合强而有力的主核心板，内嵌到主控板并与液晶触控介面结合成一体化，所以本单板型 HMI 触控人机介面能减少传统式的人机介面的外壳厚度的三分之二，所以在外型轻薄之下，很方便结合各种环境下地使用触控人机介面，使产品地应用设计变得更为简单，功能更加强大，很方便应用于如智能家居、医疗仪器及各种人机介面的介接与使用
     HMI430-6410S 单板型 HMI 人机介面，采用 480×272 的 4.3 吋高清晰的液晶 LCD，并配以高精度地触摸板，同时具备了100M 网路、高速 SD 卡存储设备、USB Host、USB Device 、RS232、RS485 及音频输出介面，并提供宽电压的电源输入工作方式，很方便搭配各种环境下地电源使用。

■ 应用范围

• 工业控制
• 智能电力
• 智能家居
• 医疗仪器
• 消费性人机介面应用

■ 教育训练课程

     随着Google 公布 Android 平台的原始码，为资通讯应用带来新的机会与挑战。本公司有鉴于Android 技术对产业界发展有其重要性，特别邀请在此领域有多年研发及教学经验的工程师及学者分享经验与学习心得。特别开立教育课程有嵌入式基础的入门、Android 开发的基础及进阶的课程，主题涵盖平台及工具软体的快速上手使用、Android核心编译与驱动开发、IPC IO 应用实例、HAL 关键技术及上机实作，欢迎各界对Android 开发有兴趣者前来分享与交流。主要课程如下，点选下面链结可见详细内容：

1. Linux嵌入式系统基础课程
2. Android开发基础课程
3. Android开发进阶课程
4. Android IPC 应用程式设计

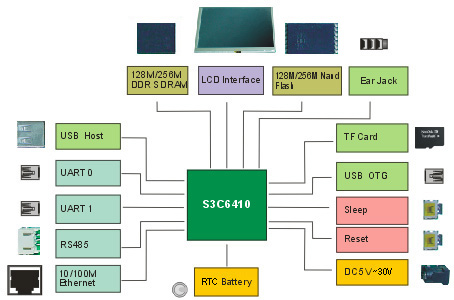

■ 功能方块图

■ 规格参数

	规格参数
CPU	ARM11 S3C6410 667MHz
Onboard RAM	128M DDR SDRAM   / 256M DDR SDRAM (Option)
Flash Memory	Nand 128M/ Nand 256M  (Option)
LCD Panel	Sharp 4.3 inch
LCD Pixel Format	480 X 272
LCD Display Area	108.0(H) X 64.8(V)
LCD Pitch	0.135(H) X 0.135(V)
Touch Screen	4-wire Resistive
Enthernet	1 X 10/100 Base-T
Serial Ports	2 X RS232 / 1X RS485
USB Ports	1 X Host / 1 X Client
Audio	AC97
SD Slots	One (Micro SD)
Power Input	5V / 2A Input ，6V~30V / 1.5A（Option）
Operating Temp	-20~60°C
OS	WinCE 6.0 / Android 1.6 (Option)  / Android 2.1 (Option)
