塔吊作业安全系统

产品简介
规格参数
模组配件
其它说明

系统概述

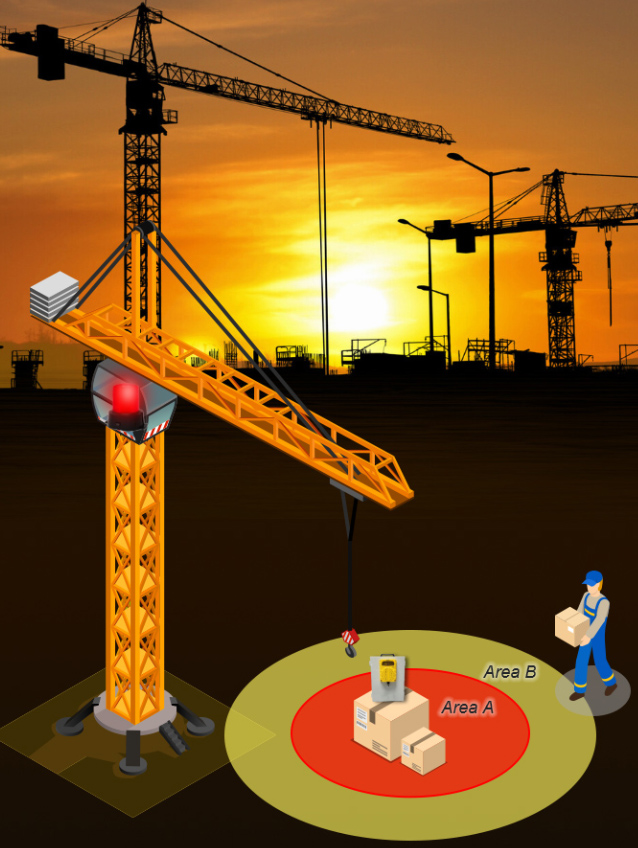

塔吊作业安全警示系统，系统使用最新技术来明显的降低工作场所中吊挂作业的物体掉落发生碰撞的风险。此系统在吊挂的地上环境周围设置了一个不可见的禁区，当在此设定的区域内有吊挂工作时检测到下方有人接近危险禁区区域时，可以向塔吊的驾驶操作员提供声音或是LED 视觉警告警报，同时也为工作或是现场人员提供震动及声音的警报，净空危险区域内的人员。这个系统可为塔吊操作员和现场或工作者提供了声光警报提醒，避免发生危险事故的机会。

本系统由四个主要装置:

塔吊警报器:在物体吊挂区域的地面设立塔吊警报器，当有吊挂物体起落时，会对吊挂机器的吊钩及靠近危
            险区域的地面人员做侦测，当侦测到地上工作人员在物体吊挂若是不慎掉落的危险区域内时
            (系统会视吊钩高度而判定危险区域的大小)，警报器会自动发报声光警示周遭的人员不得待
            留或靠近危险区域，并以无线发射通知上方的塔吊驾驶操作人员，地面上有人在危险区域内
            内，让塔吊驾驶人员做出相对应的安全操作。
吊钩侦测器:在吊钩上安装吊钩侦测器，侦测器会对塔吊警报器的系统相互侦测判断。
驾驶警报器:当地面上的危险区域内有人员待留或是靠近时，搭吊警报器会收到通知，提醒驾驶操作人员。
人员警示卡:人员配戴警示TAG，当进入系统设定的危险区域内时，警示TAG会有震动及声音提醒。

动态演示

警报器各种应用场景

堆高机(包含长型重机及工程车辆)在厂区或是工地区域的使用，我们根据不同业界客户及现场使用经验的回馈，我们整理了堆高机及重型机器防撞辅助的各种不同的应用以适用于各种行业及环境使用，进而达到更好的工安防护。

* 警报器各种应用场景的介绍：点击下载浏览

管理系统简介

→ 更多了解请点此查看

相关产品

警报器与TAG系列产品比较表 : 点击下载

➤警报器系列：

固定声光警报器

编号：UTAG-SL90 V2
输入电压：8~55V

堆高机声光警报器

编号：UTAG-SL90F V2
输入电压：8~55V

行动声光警报器

编号：UTAG-SL90F-M V2
输入电压：DC12V

堆高机声光警报器+Relay

编号：UTAG-SL90F-R V2
输入电压：8~55V

堆高机声光警报器+PA

编号：UTAG-SL90F-PA V2
输入电压：8~55V

物联声光警报器

编号：UTAG-SL90F-NB V2
输入电压：DC8~55V

➤防撞基站资料收集器：

防撞基站资料收集器
编号：UWB-04
输入电压：AC110~220V

防撞基站资料收集器

编号：UWB-02
输入电压：DC5V/12V

➤人员警示TAG：

卡片型警示TAG

编号：UTAG-9056
电池容量：400mAh

卡片型警示TAG

编号：UTAG-8358
电池容量：1000mAh

系统型号组成

   方案A: 用于由堆高机与人员与其他堆高机与固定声光警报器接近的纪录及时间，分析出堆高机的动向及相互之间接近纪录，配合堆高机使用管理软体(FAS-FCAMS)由此
               软体可以了解工作的堆高机、人员数量及查询车辆、人员的接近纪录及分析场地的热点区域及危险区域，另外也能考核驾驶员安全意识及工作效率并能有分析报告
               用文档形成检查表。

   方案B : 可用于堆高机的防撞及堆高机和人员的室内定位，加上了室内精准定位的软体，可以了解堆高机及人员的动态位置和行动轨迹到设定电子围篱及等等的功能，进
                而也可以了解工厂的堆高机工作路线及人员出入的优化，能做最好的掌握及分析。
                精准定位软体，标准为提供(Windows系统环境运行的标准版UWB定位软体，需要由客户自行开发应用程式软体)，选配版本则有堆高机定位系统网页版，可以与
                我们公司连络订制室内定位的功能。

名称	方案A	方案B
固定声光警报器(UTAG-SL90 V2)	× 1	× 1
堆高机声光警报器+RTC(UTAG-SL90F-RTC V2)	× 2	× 2
卡片型人员警示TAG(UTAG-9056)	× 2	× 1
UWB-USB Dongle精准定位模组 (设定警报器及警示TAG的各种参数)	× 1	× 1
行动堆高机声光警报器(UTAG-SL90F-M V2)	(选配)	(选配)
声光警报器+Relay模组+投影仪 (UTAG-SL90-R-P V2)	(选配)
声光警报器+Relay模组+语音播放器 (UTAG-SL90-R-V V2)	(选配)
固定声光警报器+雷达感测模组 (UTAG-SL90-H V2)	(选配)
雷达声光警报器+Relay模组+语音播放器 (SL90-H-R-V V2)	(选配)
防爆型精准声光警报器 (UTAG-SL90-EX)	(选配)	(选配)
防撞基站资料收集器基站(UWB-02)	(选配)	(选配)
防水基站资料收集器(防水型，UWB-04)	× 2	× 6
声光警报器与警示TAG设定软体	× 1	× 1
堆高机接近的资料上传监控软体	× 1
堆高机管理软体（FAS-FCAMS）	× 1	(选配)
堆高机定位软体SDK(Windows系统环境运行的标准版UWB定位软体) UWB-IPS-F		× 1
堆高机定位系统网页版 -- 套装版本	(选配)	(选配)

系统的组成模组介绍

1.固定声光警报器（标配）

1．通讯距离 : 可视距离最大为100米
2．通讯规范 : 802.15.4a UWB
3．通讯频段 : 3.25GHz~6.75GHz
4．安装方式 : 壁挂式
5．输入电压 : DC 12V(内含DC12V 2A 变压器)
6．尺寸重量 : 长157×宽117×高143 mm / 460g(含支架，线材)
7．报警方式 : 喇叭高音及LED旋转报警
8．防护等级 : IP55，防尘防泼水，可适合恶劣环境
9．产品编号 : UTAG-SL90 V2 / UTAG-SL90-PA V2
10．功能描述 : 安装在堆高机行走路径的T字路口转角处，当堆高机靠近时能自动有声光警示发报，提醒周遭的人注意。

2.堆高机声光警报器（标配）

1．通讯距离 : 可视距离最大为100米
2．通讯规范 : 802.15.4a UWB
3．通讯频段 : 3.25GHz~6.75GHz
4．安装方式 : 外挂式
5．输入电压 : DC +8V~55V(宽电压，配合车上电源)
6．尺寸重量 : 长157×宽117×高143 mm(内部尺寸) / 460g(含支架，线材)
7．报警方式 : 喇叭高音及LED旋转报警
8．防护等级 : IP55，防尘防泼水，可适合恶劣环境
9．产品编号 : UTAG-SL90F V2 / UTAG-SL90F-PA V2
10．功能描述 : 安装在堆高机上，在接近到T字路的固定声光警报器或是人员TAG或其他堆高机时，能有声光警示提醒驾驶人注意。

3.防爆型声光警报器（选配）

1．通讯距离 : 可视距离最大为100米
2．通讯规范 : 802.15.4a UWB
3．通讯频段 : 3.25GHz~6.75GHz
4．安装方式 : 外挂式
5．输入电压 : DC +8V~55V(宽电压，配合车上电源)
6．尺寸重量 : 长149 ×宽149 ×高216 mm(内部尺寸) / 2.4kg(不含支架，线材)
7．报警方式 : 喇叭高音及LED旋转报警
8．防护等级 : Ex d IIB T6 Gb X，防爆防尘防泼水，可适合恶劣环境
9．产品编号 : UTAG-SL90-EX / UTAG-SL90-EX-PA
10．功能描述 : 安装在堆高机上，在接近到T字路的固定声光警报器或是人员TAG或其他堆高机时，能有声光警示提醒驾驶人注意。

4.堆高机声光警报器+Relay 模组（选配）

1．通讯距离 : 可视距离最大为100米
2．通讯规范 : 802.15.4a UWB
3．通讯频段 : 3.25GHz~6.75GHz
4．安装方式 : 外挂式
5．输入电压 : DC +8V~55V(宽电压，配合车上电源)
6．尺寸重量 : 长157×宽117×高143 mm(内部尺寸)/ 460g(含支架，线材)
7．报警方式 : 喇叭高音及LED旋转报警
8．防护等级 : IP55，防尘防泼水，可适合恶劣环境
9．扩充功能 : 外加继电器模组，可控制堆高机的电源开关或是外接其他如投射灯等应用

10．产品编号 : UTAG-SL90F-R V2
(提供Relay 常闭.常开.Com 接线，来控制外接设备的AC或是DC电压输入(AC限制在10A/250VAC，DC限制在10A/30VDC以内)。
11．功能描述 : 安装在堆高机或机器上，在接近到设定的装置或TAG时，能有声光警示提醒，并能由继电器Relay模组的常闭接线来断开电源的输入，如行进中的堆高机或是天车太接近时，可以自动断电避免双方接近碰撞。当设定的TAG或是堆高机接近设备时，设备由继电器Relay模组的常开接线通过AC或DC电源的输入，来推动负载设备如投影仪或其他设备启动。
12. SL90F-R Data下载： Click Here

5.行动声光警报器（选配）

1．通讯距离 : 可视距离最大为100米
2．通讯规范 : 802.15.4a UWB
3．通讯频段 : 3.25GHz~6.75GHz
4．安装方式 : 磁吸式 / 外挂式
5．输入电压 : DC +12V，充电LED指示，充电红色，充满蓝色
6．尺寸重量 : 长157×宽117×高143 mm(内部尺寸)/ 460g
7．报警方式 : 喇叭高音及LED旋转报警
8．防护等级 : IP55，防尘防泼水，可适合恶劣环境
9．电池容量 : 锂电池 1800mAh/ 8个小时(一般状态，预估时间，标配)，4000mAh/24个小时(一般状态，预估时间，选配)，也可以外加12V防水电池(选配)
10．产品编号 : UTAG-SL90F-M V2 / UTAG-SL90F-M-PA V2

11．功能描述 : 安装在外车辆或是临时需要使用的车辆，此设备与UTAG-SL90F同功能，此设备有内含锂电池，当外来车辆需进到厂区，可以用行动声光警报器以备临时使用，以配合厂区的防撞系统。
12. 电池说明 : 为了让使用者可以知道目前的行动式警报器的电池容量，可以用下述操作方式得知，打开警报器的开关，我们以声音告知目前电池的容量。
开机时蜂鸣器响四声代表有81%以上的电量。
开机时蜂鸣器响三声代表有61%~80%以上的电量。
开机时蜂鸣器响二声代表有41%~60%的电量。
开机时蜂鸣器响一声代表有21%~40%的电量。
开机时蜂鸣器响一长声代表低于20%的电量。或是在工作时，若是电量低于20%会有一长声提示客户电量低于20%。
4000mA的电池充满电后，在侦测到其他TAG一直靠近，在警报器闪烁的工作情况下，最少有10小时的电池电力；在一般状态下，有TAG靠近才闪烁的情况下，最佳情况下有5天的的电池电力工作。
1800mA的电池充满电后，在侦测到其他TAG一直靠近，在警报器闪烁的工作情况下，最少有 4小时的电池电力；在一般状态下，有TAG靠近才闪烁的情况下，最佳情况下有2.5天的的电池电力工作。

6.固定声光警报器 + 雷达感测模组（选配）

1．通讯距离 : 可视距离最大为100米
2．通讯规范 : 802.15.4a UWB
3．通讯频段 : 3.25GHz~6.75GHz
4．安装方式 : 外挂式
5．输入电压 : DC +8V~55V(宽电压，配合车上电源)
6．尺寸重量 : 长157×宽117×高143 mm(内部尺寸) / 460g(含支架，线材)
7．报警方式 : 喇叭高音及LED旋转报警
8．防护等级 : IP55，防尘防泼水，可适合恶劣环境
9．产品编号 : UTAG-SL90-H V2(内含高感度雷达人体模组，可侦测人员接近)
10．功能描述 : 安装在T字路的固定声光警报器当人员或其他堆高机接近时，能有声光警示提醒驾驶人注意。

7.雷达声光警报器+Relay+语音播放器（选配）

1．通讯距离 : 可视距离最大为100米
2．通讯规范 : 802.15.4a UWB
3．通讯频段 : 3.25GHz~6.75GHz
4．安装方式 : 外挂式
5．输入电压 : DC +8V~55V(宽电压，配合车上电源)
6．尺寸重量 : 长95 ×宽90 ×高165 mm(内部尺寸) / 450g(含支架，线材)
7．报警方式 : 喇叭高音及LED旋转报警
8．防护等级 : IP55，防尘防泼水，可适合恶劣环境
9．产品编号 : SL90-H-R-V
10．功能描述 : 安装在T字路的固定声光警报器当人员或其他堆高机接近时，能有声光警示提醒驾驶人注意。

8.卡片型人员警示TAG（标配）

1．通讯规范 : 802.15.4a UWB
2．通讯频段 : 3.25GHz~6.75GHz
3．传输距离 : 最大可视距离 50 米
4．参数设定 : 发送接收距离 1~50米，可设定
5．LED 显示 : 显示电源开关.通讯状况.电力容量状况及自订义
6．报警方式 : 蜂鸣器发出声响及马达震动(标配)
7．电池容量 : 锂电池 400mAh/3个月以上(智慧电源管理)
8．尺寸重量 : 90×56×5.6(mm) /51g
9．产品编号 : UTAG-9056 / UTAG-9156PA

9.UWB-USB Dongle（标配）

1．通讯规范及频段 : 802.15.4a UWB / 3.25GHz~6.75GHz
2．传输距离 : 最大可视距离 50米(建议以20米为最佳的传送距离)
3．设备功能 : 内含FT32晶片，可以PC（Windows）和Android手机上使用
4．通讯介面 : USB TO RS232
5．电源供给 : Standard USB DC +5V
6．功率消耗 : Transmitting mode < 50mA；Receiving mode < 50mA；standby mode < 50mA
7．外观尺寸 : 67.5×24.6×12.0(mm)/ 15g
8．功能 : 设定警报器及警示TAG的参数
9．产品编号 : UWB-USB-01

10.防撞基站资料收集器（标配）

1．通讯距离: 可视距离最大为100米
2．通讯规范: 802.15.4a UWB / 3.25GHz~6.75GHz
3．通讯介面: UWB/RJ45/WIFI/RS232(TTL)
4．安装方式: 外挂式
5．输入电压: DC+5V
6．尺寸大小: 长147 ×宽86 ×高41 mm(外尺寸)/380g
7．防护等级: 简易防水防尘
8．产品编号 : UWB-02 / UWB-02-PA
9．功能描述:
*.透过基站了解堆高机的工作状况，如堆高机与TAG或堆高机或其他装置的接近次数与距离，可以做资料数据的累积分析。
*.可扩充室内定位功能，管理堆高机的动态定位，寻找，移动轨迹，电子点名，电子围篱等功能。

11.防水基站资料收集器（选配）

1．通讯距离: 可视距离最大为100米
2．通讯规范: 802.15.4a UWB / 3.25GHz~6.75GHz
3．通讯介面: UWB/RJ45/WIFI
4．安装方式: 外挂式
5．输入电压: AC 110~220V
6．尺寸大小: 长154 ×宽137 ×高98mm (外尺寸)
            长128×宽94×高80 mm(内部尺寸)/1000g
7．防护等级: IP66(Certificate Number: ZKT-2018071268C 可提供防水证书)
8．产品编号 : UWB-04 / UWB-04PA
9．功能描述:
   *.透过基站了解堆高机的工作状况，如堆高机与TAG或堆高机或其他装置的接近次数与距离，可以做资料数据的累积分析。
   *.可扩充室内定位功能，管理堆高机的动态定位，寻找，移动轨迹，电子点名，电子围篱等功能。

方案A：基本配件

固定声光警报器
含12V 1A电源/固定支架
UTAG-SL90 V2

DC头防水延长线(2米)

堆高机声光警报器
含固定支架
UTAG-SL90F V2

DC头防水延长线(2米)

UWB USB Dongle
UWB-USB-01

方案B：基本配件

堆高机声光警报器
含固定支架
UTAG-SL90F V2

DC头防水延长线(2米)

安全帽型人员警示TAG
UTAG-5136

卡片型人员警示TAG
UTAG-9056

UWB USB Dongle
UWB-USB-01

选购配件

一分二车充头

项次	档案名称	档案路径
1	堆高机防撞系统套件
2	堆高机防撞系统DM
3	堆高机防撞系统DM2
4	堆高机防撞辅助警报系统产品列表
5	UTAG-SL90F V2产品规格DM
6	UTAG-SL90F-M V2产品规格DM
7	声光警报器各种应用情境的扩充
8	堆高机防撞辅助设备安装说明
9	SL90F-R V2常开接法示意图
10	Reply to UWB Question
11	UTAG-SL90系列产品命名规则
