从业工作人员在危险区域工作，常常是没有各方面的防护就下去执行危险的工作，因工作环境的危险及多变，在不小心的情况下，工作执业人员常因意外受伤，有的甚至有生命的危险，鉴于工安事件的频发，我们开发了一套工安系统让在危险区域工作的从事业者，能获得更多的保护并进而珍惜及保障生命，一个工人的安全就是牵系了着一个家庭的幸福及团体的工程进度，不能不被重视。

本系统主要是透过UWB设备及配合的软件建立起一套定位预警解决方案，当工作人员在危险区域内工作时，后台监控端可随时掌握他的位置信息及安全状况；当发生危险时，透过TAG报警，可以尽早施救。

1、 UWB 定位UWB TAG+UTAG-90P声光报警器的解决方案:

* 使用设备:
UWB定位TAG:工作人员配戴
UWB声光报警器:有异常时有声音与LED发报警示，若有其他TAG在这群组，并能即时通知附近在旁的UWB其他TAG，目前有异常状况就近帮忙处理。

* 工作原理:
    危险工作场域让从业人员身上携带TAG及声光报警器(警报器内含2万mAh电池供电解决用电问题，并置于明显处以便紧急时可以让警报声光明显被注意到)，在安全距离内每10秒钟TAG与声光警报器连线一次，连线成功，TAG端有声音或震动提示，代表为通讯正常(一个声光警报器可以连接多个不同的TAG)，TAG与声光警报器的安全距离可以自行设定。

    正常情况:感应距离内/Gsensor正常变化/ 高度Sensor正常变化(选配)
    感应距离:200M(在正常没有遮挡的情控下，可到200M)，可自行设定
    Gsensor:可以设定为一般灵敏度及较高灵敏度，可自行设定
    高度Sensor:相对应高度距离，离地面的距离(在掉落或爬高及下降离地面的距离)，可自行设定


    不正常情况:超过感应距离报警/Gsensor没有变化超过一定时间/按键输入报警/高度Sensor察觉有超过设定的相对的距离，如爬高与下地面工作(选配)

    (以上TAG与声光警报器的距离/Gsensor变化时间/声光警报器的声音/高度Sensor 感应距离，皆可以由APK来设定)

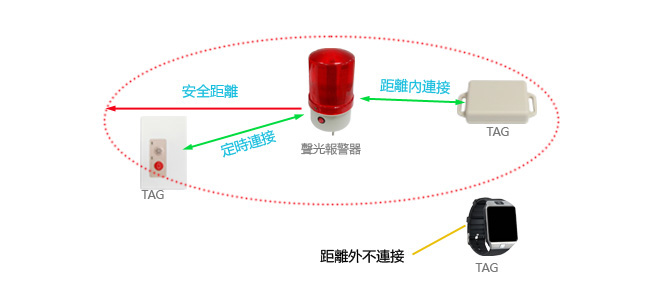

* 方案架构:

2、 UWB TAG+UWB基站+HMI(Android手机)人机介面的专案订制型解决方案:
(此为定制型方案，请洽公司专案人员)

* 使用设备:
   UWB定位TAG:工作人员配戴
   UWB定位基站:三点定位基站收集UWB TAG的资料
   HMI显示器：显示UWB TAG存在的距离与方向及数量分布

* 工作原理:
从业人员身上携带TAG及UWB-02基站，可以设定TAG与UWB-02基站的安全距离，在安全距离内TAG每10秒钟与UWB-02基站连线一次，连线成功，TAG端有声音或震动提示，代表为通讯正常(一个UWB-02基站可以连接50个UWB TAG。）。TAG的资料透过Dongle或OTG在HMI显示器上显示，并经由基站传送到后台服务器端。

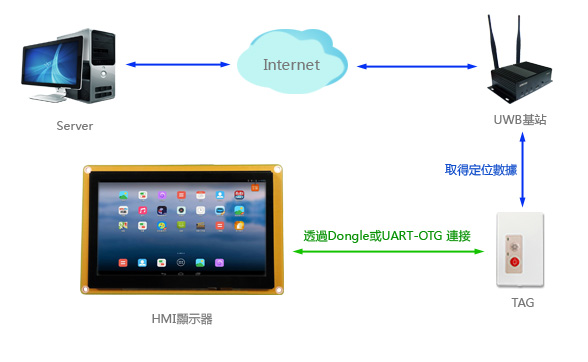

* 方案架构:

系统型号组成

方案A:用于单人或多人至危险区域工作，在有危险时可以手动或由设定的感测器自动发报信息。

方案B:用于单人或多人至危险区域工作，在有危险时可以手动或由设定的感测器自动发报信息。

名称	方案A	方案B	方案C
移动声光警报器(UTAG-SL90)	× 1	x 3
定位基站资料收集器(UWB-02)
安全帽型定位警示TAG(UTAG-5136)	x 3	x 3
手环型定位TAG(UTAG-H02)	(选配)	(选配)
防水防拆型定位TAG(UTAG-H03)	(选配)	(选配)
卡片型定位警示TAG( UTAG-9056)	(选配)	x 3
可充电式行动电源(5V 2万mA, 电量显示)	x 1	x 3
声光警报器与警示TAG设定软件	x 1	x 1
UWB-USB Dongle精准定位模组 (设定警报器及警示TAG的各种参数)	x 1	x 1

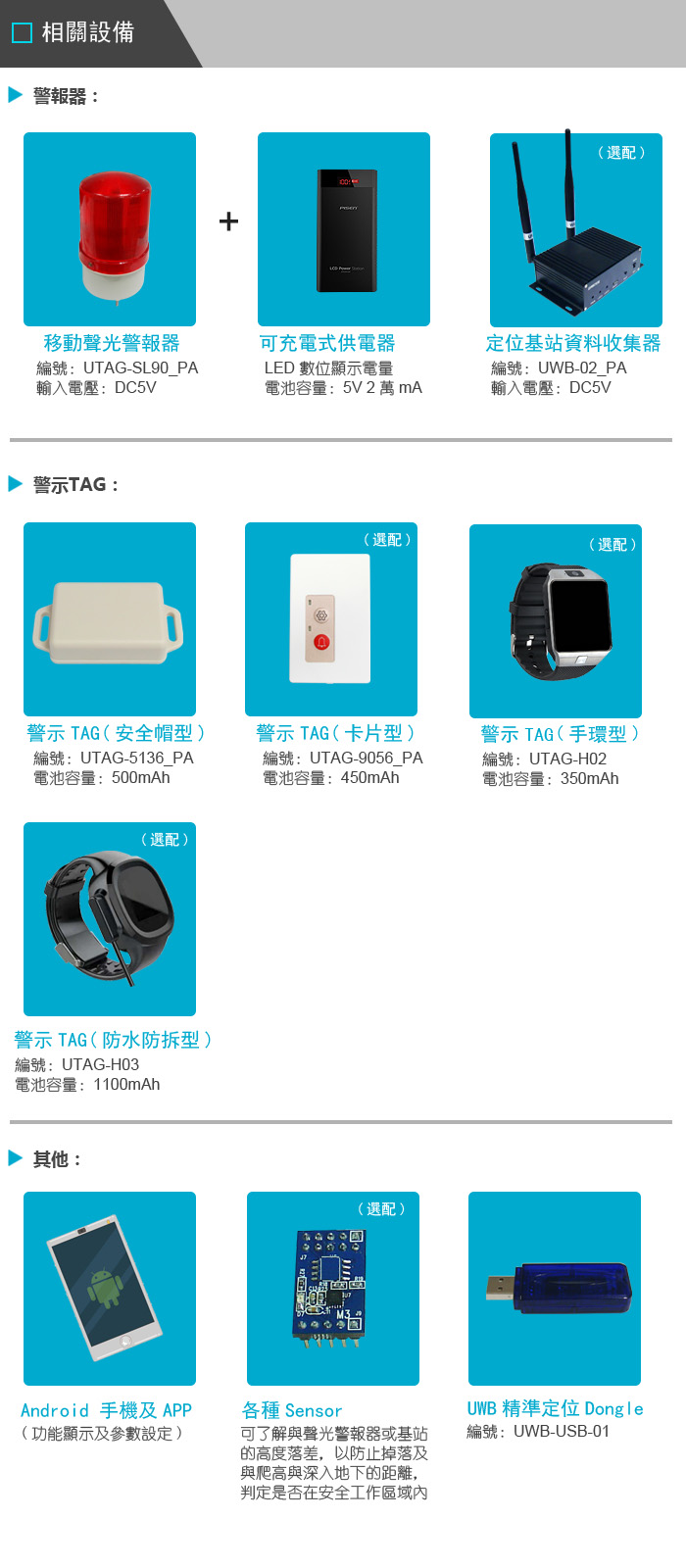

系统的组成模组介绍

1．移动声光警报器（标配）
	1．通讯距离 : 可视距离最大为100米 2．通讯规范 : 802.15.4a UWB 3．通讯频段 : 3.25GHz~6.75GHz 4．安装方式 : 壁挂式 5．输入电压 : DC +5V(内含AC 110~220V 5V 2A 变压器) 6．尺寸重量 : 长95×宽90×高165 mm / 450g(含支架，线材) 7．报警方式 : 喇叭高音及LED旋转报警 8．防护等级 : IP55，防尘防水，可适合恶劣环境 9．产品编号 : UTAG-SL90
2 ．定位基站资料收集器（选配）
	1．通讯距离 : 可视距离最大为100米 2．通讯规范 : 802.15.4a UWB ，3.25GHz~6.75GHz 3．通讯介面 : UWB/RJ45/WIFI/RS232(TTL) 4．安装方式 : 外挂式 5．输入电压 : DC+5V (UWB-02) 6．尺寸大小 : 长147×宽 86× 高41 mm(UWB-02，外部尺寸) 7．报警方式 : 喇叭高音及LED旋转报警 8．产品编号 : UWB-02 9．功能描述 : . 透过基站可以了解人员的工作时间及经过定点的次数。 . 透过基站可以管制人员的区域进入及在哪个设定区域工作。 *. 可以扩充为室内定位功能，管理人员的动态定位，寻找，移动轨迹，电子点名电子围栏及移动轨迹等功能。
3. 卡片型人员警示TAG（标配）
	1．通讯规范 : 802.15.4a UWB 2．通讯频段 : 3.25GHz~6.75GHz 3．传输距离 : 最大可视距离 50 米 4．参数设定 : 发送接收距离 1~50米，可设定 5．LED 显示 : 显示电源开关.通讯状况.电力容量状况及自订义 6．报警方式 : 蜂鸣器发出声响(标配)，震动马达(选配) 7．电池容量 : 锂电池 450mAh/3个月以上(智慧电源管理) 8．尺寸重量 : 90×56×5.6(mm) / 40g 9．产品编号 : UTAG-9056
4 ．手环型人员警示TAG（选配）
	1．通讯规范 : 802.15.4a UWB 2．通讯频段 : 3.25GHz~6.75GHz 3．传输距离 : 最大可视距离 50 米 4．参数设定 : 发送接收距离 1~50米，可设定 5．LED 显示 : 显示电源开关.通讯状况.电力容量状况 6．报警方式 : 震动马达(标配) 7．电池容量 : 锂电池 380mAh/2个月以上(智慧电源管理) 8．尺寸重量 : 43.5×40×9.8(mm) / 60g 9．产品编号 : UTAG-H02
5 ．防水防拆型人员警示TAG（选配）
	1．通讯规范及频段 :802.15.4a UWB / 3.25GHz~6.75GHz 2．传输距离 : 最大可视距离 50米(建议以20米为最佳的传送距离) 3．特殊功能 : 手环具有防水防拆的功能，具心率检测功能 4．按键类型 : 规划为电源开关.警报开关及自订义开关 5．LED 灯号显示 : 显示电源开关.通讯状况.电力容量状况及自订义 6．扩充功能 :内含Gsensor及震动功能(选配) 7．电池容量及寿命 : 锂电池 1100mAh/ 8个月以上 (UWB SmartIPS 人体定位，5秒发送一次) 8．外观尺寸：41×35×14(mm) 9．产品编号 :UTAG-H03 10．防水等级 : IP67 11．应用场合 :人员定位，心率检测
6．安全帽型人员警示TAG （标配）
	1．通讯规范 : 802.15.4a UWB 2．通讯频段 : 3.25GHz~6.75GHz 3．传输距离 : 最大可视距离 50米(建议以30米为最佳的传送距离) 4．参数设定 : 发送接收距离１~ 50米，可设定 5．按键类型及充电电压 : 规划为电源开关 ; DC +5V输入 6．报警方式 : 蜂鸣器发出声响(标配) 7．扩充功能 : 内含Gsensor 震动变化，可自动休眠及唤醒，蜂鸣器 8．电池容量 : 锂电池 500mAh/4个月以上 (智慧电源管理) 9．尺寸重量 : 主体51×36×15(mm) /整体67.3×36×15(mm) /29g 10．产品编号 : UTAG-5136
7 ．UWB-USB 精准定位Dongle （标配）
	1．通讯规范 : 802.15.4a UWB 2．通讯频段 : 3.25GHz~6.75GHz 3．传输距离 : 最大可视距离 50 米 4．参数设定 : 发送时间 0~65535秒，ID设定 5．LED 显示 : 显示电源开关.通讯状况及自订义 6．尺寸重量 : 67.5 X 24.6 X 12.0 (mm)/15g 7．电源l输入 : Standard USB DC +5V 8．连接介面 : USB TO RS232，USB晶片: FTDI FT232RL 9．功能 : 设定警报器及警示TAG的参数 10. 产品编号： UWB-USB-01
8 ．可充电式行动电源（标配）
	1．电池容量 : 20000mA 2．输入介面 : Micro USB /Type-C 3. 输出介面：双USB 4．输出电压 : 5V 5．输出电流 : 1A, 2A 6．LED 显示 : 显示电量 7．尺寸重量 : 161 X 83 X 23 (mm)/458g 8．电路保护 : 过充/过热/过流/短路保护
9 ．声光警报器与警示TAG设定软体
	以下功能可由UWB-USB 精准定位Dongle设定 1．固定声光警报器与TAG的安全距离设定 2．定位TAG与声光警报器警报时间的设定
