HMI-21 智能終端(WinCE)
HMI-21 智能終端(WinCE)
编号:HMI-21

功能简介:
    DMA-HMI21以ARM Samsung S5PV210 为主体的智能终端,支持Linux/WinCE 系统为主轴,除了IO等其他接口之外,并整合了有线、无线等通讯的方式,可以让客户的产品应用上得心应手(going smoothly and easily)因此主板功能强大,客户可依自己的需求功能选择不同的系列,分为基本型(BT系列)齐全型(CT系列)

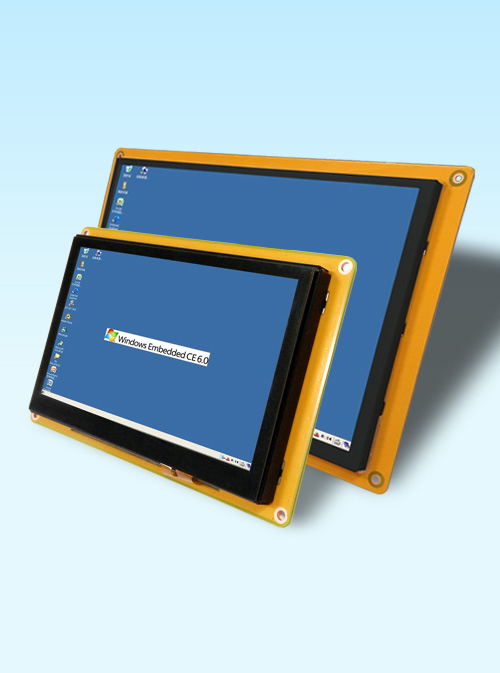

    DMA-HMI21 ARM BASE 智能终端一体成型,结合了各种不同尺寸的LCD+电容TP或电阻TP驱动板(4.3/5.0/6.2/7.0/10.1吋)与主板连接共用,在产品功能设计及显示上做更有弹性的配合。




  • 产品简介
  • 规格参数
  • 模组配件
  • 其它说明



    Samsung S5PV210  控制主板+电容TP+扩充接口(齐全)+WinCE

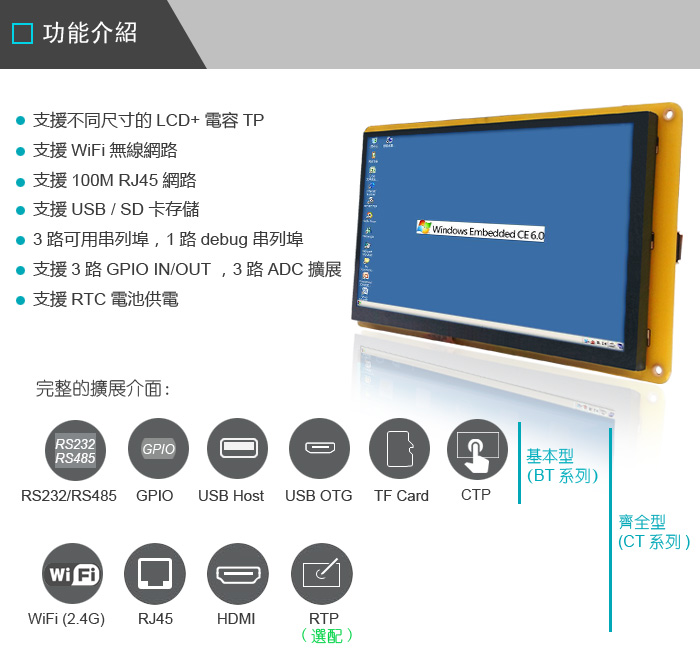

    CT(Complete Type) 系列产品之接口说明
     *. CT 标准配置 : RS232*3,RS485*1+GPIO*13+USB HOST+TF+USB OTG
                            +HDMI+RJ45+WiFi(2.4G)

     *.
    RS232*2/RS485*2 模组(选配),RS232*4 模驵(选配)TTL(5V/3.3V) RS232*4 模组(选配)
     *. 800X480(R)------> R为RGB接口
     *. 1024X600(L)-----> L为LVDS接口



    型号

    显示尺寸/比例

    亮度

    分辨率

    接口

    系统环境

    备注

     21CE-CT043N 4.3吋/16:9 350 480X272(R) CT接口 WinCE
     21CE-CT050N 5.0吋/16:9 350 480X272(R) CT接口 WinCE
     21CE-CT050H  5.0吋/16:9 400 800X480(R) CT接口 WinCE
     21CE-CT062H  6.2吋/16:9 400 800X480(R) CT接口 WinCE
     21CE-CT070N  7.0吋/16:9 350 800X480(R) CT接口 WinCE
     21CE-CT070H  7.0吋/16:9 400 1024X600(L) CT接口 WinCE
     21CE-CT101N 10.1吋/16:9 300 1024X600(R) CT接口 WinCE
     21CE-CT101H 10.1吋/16:9 350 1280X800(L) CT接口 WinCE

















    Samsung S5PV210  控制主板+电容TP+扩充接口(简易)+WinCE



    BT (Basic Type)系列产品之接口说明
     *. BT 标准配置 : RS232*3,RS485*1+GPIO*13+USB HOST+TF+USB OTG
     *.
    RS232*2/RS485*2 模组(选配),RS232*4 模组(选配),TTL(5V/3.3V) RS232*4 模组(选配)
     *.
    800X480(R)------> R为RGB接口
     *. 1024X600(L)------> L为LVDS接口




    型号

    显示尺寸/比例

    亮度

    分辨率

    接口

    系统环境

    备注

     21CE-BT043N 4.3吋/16:9 350 480X272(R) BT接口 WinCE
     21CE-BT050N 5.0吋/16:9 350 480X272(R) BT接口 WinCE
     21CE-BT050H 5.0吋/16:9 400 800X480(R) BT接口 WinCE
     21CE-BT062H  6.2吋/16:9 400 800X480(R) BT接口 WinCE
     21CE-BT070N 7.0吋/16:9 350 800X480(R) BT接口 WinCE
     21CE-BT070H  7.0吋/16:9 400 1024X600(L) BT接口 WinCE
     21CE-BT101N 10.1吋/16:9 300 1024X600(R) BT接口 WinCE
     21CE-BT101H 10.1吋/16:9 350 1280X800(L) BT接口 WinCE












    硬件规格



    类 别
    规格参数
     系统

      Cortex A8,主频1.0GHz
      支持 512M/1G/2G DDR3 内存,标准配置为512MB
      支持 2/4/8/16/32Gb Nand Flash,标配为2Gb Nand flash
      支持 2D,3D图像加速引擎

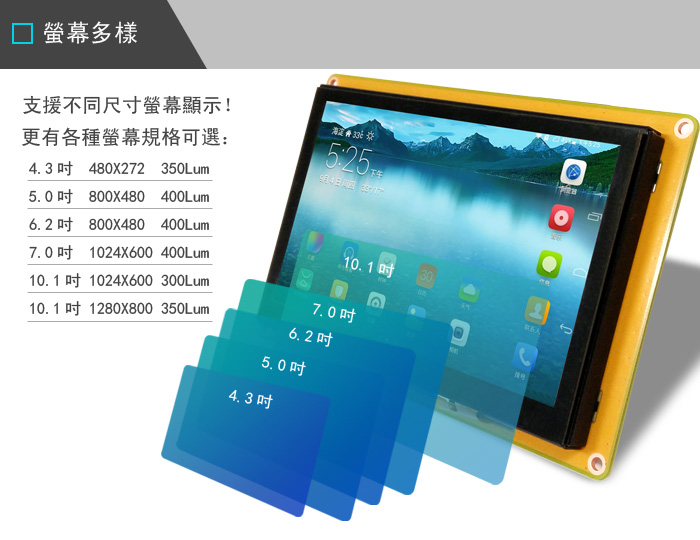

     显示接口

      支持 4.3 吋16:9的 RGB LCD,分辨率为480*272(亮度350Lum)
      支持 5.0 吋16:9的 RGB LCD,分辨率为800*480(亮度400Lum)
      支持 6.2 吋16:9的 RGB LCD,分辨率为800*480(亮度400Lum)
      支持 7.0 吋16:9的 LVDS LCD,分辨率为1024*600(亮度400Lum)
      支持 10.1 吋16:9的 RGB LCD,分辨率为1024*600(亮度300Lum)
      支持 10.1 吋16:9的 LVDS LCD,分辨率为1280*800(亮度350Lum)

     触控接口  电容触控,P+G结构,表面硬度为2H/6H
     串口

      标配为 RS232*3/RS485*1(带15KV的抗静电保护),另有 RS232 *4 (选配),
      RS232*2/RS485*2 (选配),TTL(5V/3.3V) RS232*4 (选配)

     以太网  1个内置100M Ethernet,可以实现远程数据传输和远程桌面控制
     WIFI   内置双频 2.4G/5.8G WIFI 模组
     USB 接口  USB HOST 2.0/USB OTG,可以实现同步调试,也可以外接鼠标,移动硬盘及USB接口的设备
     TF    支持1G~64G 的TF SD卡
     HDMI   1个


     其他接口

      支持13路GPIO输入输出,亦可规划成EINT*6 (PIN*6) /  PWM*1(PIN*1)  / SPI*1(PIN*4) /  IIC*1
      (PIN*2),支持3路ADC接口

     电源接口

      6V-30V 宽电压供电,工作温度:-10℃~ 75℃ ;工作湿度:45%-80%RH

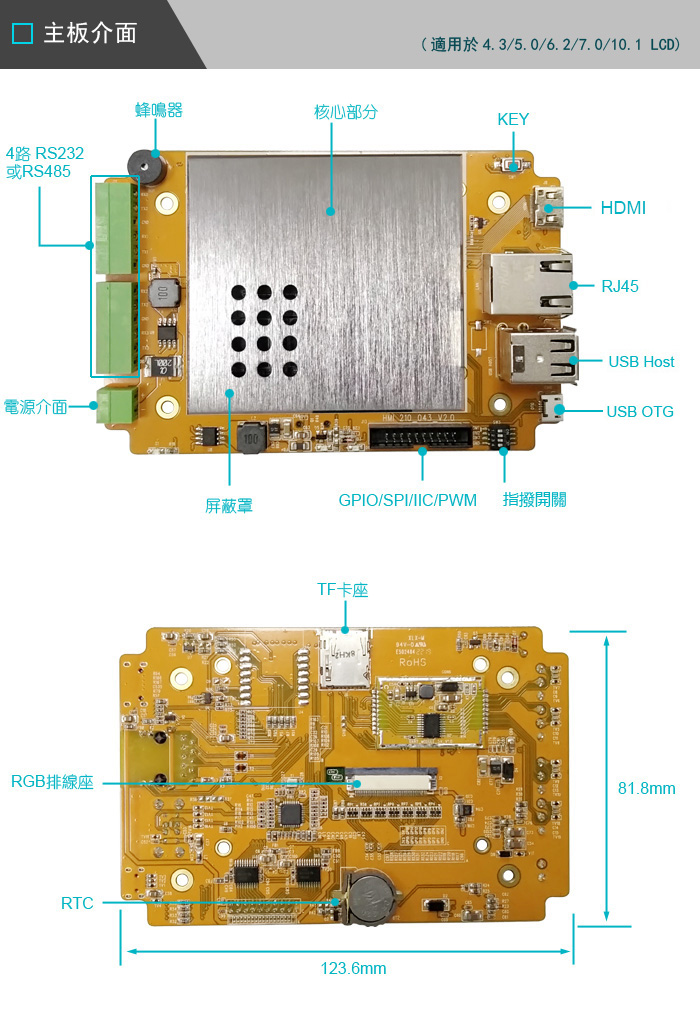

     尺寸规格

      控制主板尺寸:165mm x 100mm (适用于7",10.1")
                           123.6mm x 81.8mm (适用于4.3",5.0",6.2")
      10.1" LCD驱动板尺寸:254.8mm x 169mm
      7.0“ LCD驱动板尺寸:185mm x 110mm
      5.0" LCD驱动板尺寸:136.8mm x 87.8mm
      4.3" LCD驱动板尺寸:136.8mm x 87.8mm





    软件规格



    类 别
    规格参数
     系统

     WinCE 系统

      WIFI功能  支持2.4G串口wifi模组




     有线网路

      百兆以太网

     HDMI显示

      支持HDMI1280*720P@ 60HZ





     触控功能

      支持电容多点触控

     USB HOST

      支持鼠标,键盘,USB移动硬盘等HID设备,支持CP2012, FT232, CH340/341 USB转串列埠驱动

     OTG

      支持windows同步软件

     ADC模数转化

      支持0~3.3V 电压采集范围

     串口

      支持TTL, RS232和RS485共4路可选





     蜂鸣器

      支持1路有源蜂鸣器

     RTC电池

      支持时间的设计,读取保存

     GPIO的输入和输出

      支持13路GPIO输入输出,亦可规划成EINT*6 (PIN*6) /  PWM*1(PIN*1)  / SPI*1(PIN*4) /  IIC*1(PIN*2)

     PWM

      支持1路硬件PWM输出

     SPI

      支持1路硬件SPI数据读写

     IIC

      支持1路硬件IIC数据读写

     开机LOGO

      支持开机LOGO自定义修改



     开机启动

      支持开机启动程序设置(客户可定制自己的程序作为开机程式)

     SDK开发

      以上列举的功能,有完善的SDK开发包,文件说明,demo
