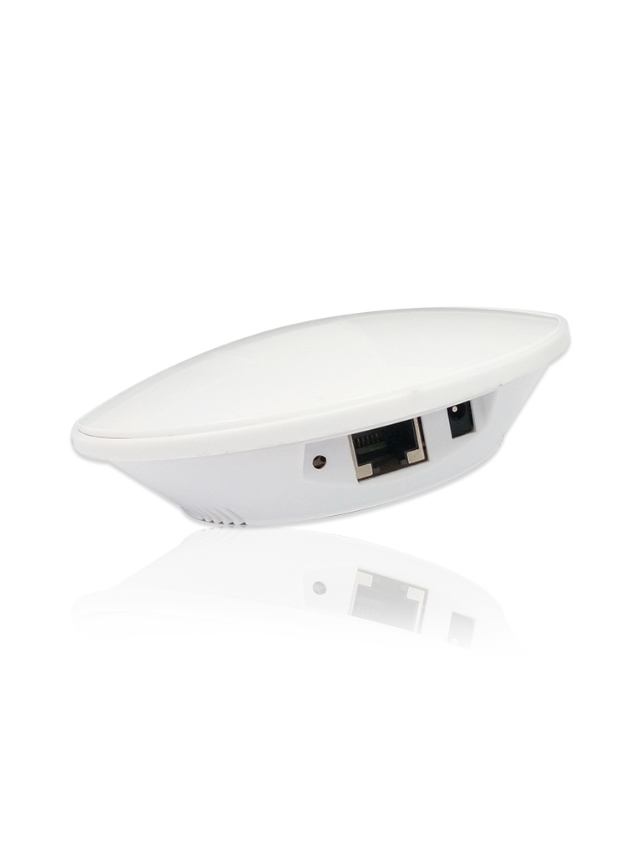

UWB 吸顶型定位基站
UWB 吸顶型定位基站
编号:UWB-03S
功能简介:
    UWB 吸顶型定位基站,整合了先进的UWB 测距模块,与本公司发展的UWB 定位标签及配合定位系统达到室内的精准定位,室内定位精度最高可以达到30CM 以内。因各种环境的需求不同,我们推出几款不一样的定位基站以适应配合不同场域的应用,并结合有线的 RJ45 2.4G 无线的 WiFi 达到系统的有效应用与建置。



  • 产品简介
  • 规格参数
  • 模组配件
  • 其它说明


       功能特色:

           UWB 吸顶型定位基站,是为结合定位标签与定位系统的桥梁,将此高精度的定位系统配合有线及无线网路传给伺服器。
           精准室内定位基站,我们内含有线的网络和无线的2.4G WiFi 以配合不同场域的应用,其型号为:
           UWB 吸顶型定位基站 (编号:UWB-03S)

      UWB 部分
          通讯距离:可视距离最大为100米(建议30~50米)

      通讯接口:UWB/RJ45 /WiFi
          通讯规范 : 802.15.4a UWB

          通讯频段 : 3.25GHz~6.75GHz
          工作模式 : TOF/TDOA 模式
          天线角度 : 360度
          安装方式 : 吸顶式

      输入电压:DC 5V/POE

      RJ45 部分

      工作模式 : AP 模式/Station 模式
          网络协议 : PPPoE/DHCP 客户端/DHCP 服务器
          安全策略 : 支持64/128位WEB加密,WPA-PSK加密,WPA2-PSK加密
          配置管理 : Web用户管理接口(远程管理/本地管理),支持SNMP,支持TFTP/HTTP软体升级

      WiFi 部分

      启动只需1秒

      串口命令:AT+指令集

      通讯类型:UART/SPI/GPIO

      通讯速率:1200~460800 bps

      支持SmartConfig一键配置功能

      支持多达4种配置方式,配置更简单

      多达8个GPIO供用户自己选择控制

      3种功耗模式供用户选择

      支持IPV4及IPV6

      支持IEEE802.11b/g 无线标准

      支持串口透明传输,串口速率可达到44KB

      支持SPI固件升级,SPI速率在1到24M

      网路类型:Infra/Adhoc/AP

      支持多种网路协议:TCP/UDP/ICMP/DHCP/DNS/HTTP

      支持大多数WiFi加密协议,适用于路由器,支持Iphone、Android手机连接


      型号功能

      *.标准配置为 UWB-03S



      1.UWB 吸顶式定位基站 (标配)


       1.通讯距离 : 可视距离最大为100(建议30~50)
       2
      .通讯接口: UWB/RJ45 /WiFi
       3
      通讯规范 : 802.15.4a UWB
       4通讯频段 : 3.25GHz~6.75GHz
       5
      .工作模式 : TOF 模式
       6
      .天线角度 : 360
       7
      .安装方式吸顶式
       8
      输入电压: DC 5V / PoE
       9
      .尺寸大小: 110×110×33 mm (外部尺寸)
       10
      .产品编号 : UWB-03S












       使用场景:















      规格参数(UWB)


      类别

      规格参数

       Model Name
       产品编号
       UWB-03S
       Processor
       主芯片

       Flash
       闪存

       Communication range
       通讯距离
       Up to 100M (Max)
       Communication interface
       通讯接口
       UWB / RJ45 / WiFi
       Frequency
       无线频率
       UWB : 3.25~6.75GHz / WiFi : 2.412~2.484 GHz
       Power consumption
       工作电流
       *.Transmitting mode < 50mA
       *.Receiving mode < 50mA
       *.standby mode < 50mA
       Environment
       工作环境
       *.Operating temperature -25~+75℃
       *.Storage temperature -40~+80℃
       *.Operating Humidity max.95%RH
       Power supply
       输入电压
        DC 5V / PoE
       Dimensions (W x Lx H)
       外观尺寸
       110 X 110 X 33 (mm)





      规格参数(WiFi)



      项目

      参数

      无线部分无线标准IEEE802.11b/g   802.11n forcast
      频率范围2.412~2.484 GHz
      接收灵敏度802.11b: -90 dBm @ 11Mbps (typical)
      802.11g: -70 dBm @ 54Mbps(typical)
      资料速率802.11b: 1,2,5.5,11 Mbps
      802.11g: 6,9,12,18,24,36,48,54 Mbps
      调制方式DSSS, OFDM, DBPSK, DQPSK, CCK, QAM16/64
      输出功率802.11b: 17±2 dBm(typical)
      802.11g: 15±1 dBm(typical)
      天线接口IPX/微带
      硬件部分接口类型UART/SPI
      通讯速率1200~460800 bps
      工作电压3.3±0.3 V
      工作电流170mA (typical)
      工作温度-20~75 ℃
      储存温度-40~+85 ℃
      环保认证RoHS

      软件部分网路类型Infra/Adhoc/AP
      安全机制WEP/WPA-PSK/WPA2-PSK
      加密类型WEP64/WEP128/TKIP/CCMP(AES)
      AP模式

      支持4个STA连接
      仅支持STA和AP间通信,不支持STA和STA间通信
      加密认证方式支持OPEN、WEP

      工作模式自动/命令
      串口命令AT+指令集
      IP协议IPv4/IPv6
      网路协议TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP/IGMP/PPPOE
      最大Socket连接15
      TCP连接

      最大连接数:8
      最大Client数:8
      最大Server数:3~4
      本端Server最大接入Client数:4

      UDP连接最大连接数:5~6
      最高传输速率44Kbytes
      参数配置方式

      支持最多4种参数配置方式:
      方式一、UART通讯命令(AT指令模式)
      方式二、SmartConfig一键模式
      方式三、Web页面参数配置
      方式四、Udp远端方式











     基本配件




     选购配件
