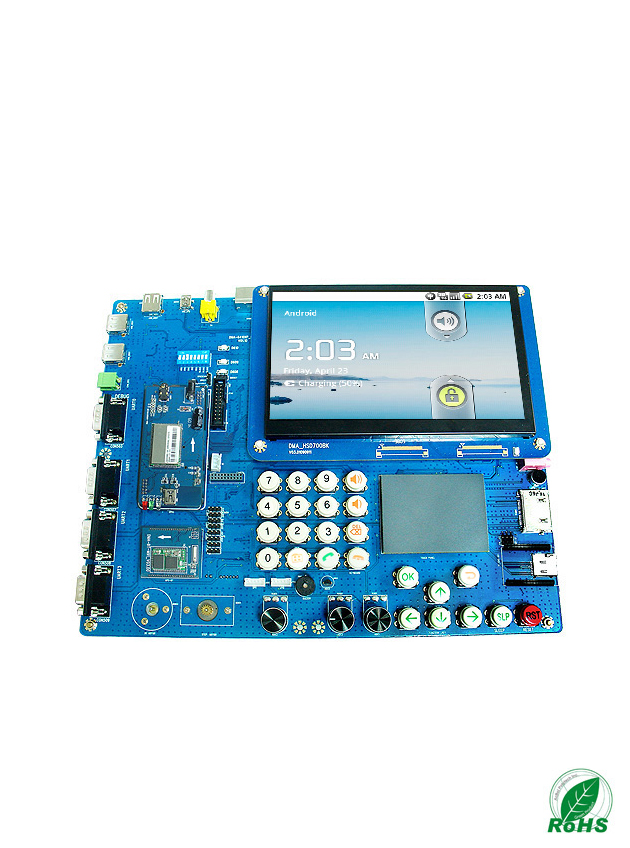

ARM11 DMA-6410XP 教学平台
ARM11 DMA-6410XP 教学平台
编号:DMA-6410 XP
    支持 Google Android 2.1 Windows CE6.0操作系统下的∶
    2D3D 图形硬件加速器


 Mpeg4∕H. 263∕H. 264 的硬件编码与解码

 SDIO WiFi ∕USB WiFi 无线上网

 GPRS/GSM 通话、上网、短信功能

 3G Modem 通话、上网、短信功能

 CMOS 130万/300 万像素拍照及自动识别型号

 GSensor 三轴加速器功能

 GPS 配合Google MAP 定位及导航使用


  • 产品简介
  • 规格参数
  • 模组配件
  • 其它说明



    ARM11 DMA-6410XP 教学平台

    Android 开发应用平台   支援最新Google Android 2.1

    简介与特色

           DMA-6410XP
     采用 32位元 ARM11核心的 S
    amsung S3C6410 处理器,独有的 3D 及支援 DVFS 的同时并拥有低功耗的记忆体介面特性对于设计者来说是一款高效能低价位的处理器。微处理器采用 AXI、AHB 和 APB 汇流排组成的 64/32-bit 内部汇流排结构介面,处理能力最大可达 667MHz。由于拥有 3D 图形硬体加速器处理速度可达4百万个多角形每秒),其强大的硬体加速器可以轻松完成视讯处理、音讯处理、3D 图像加速及显示操作与缩放等动作。其内部并整合了多格式解码器(MFC),支援 Mpeg4/H.263/H.264 的编码与解码,并支援VC1 解码。这种H/W 编码/解码器支援即时视讯会议系统,以及 NTSC 和所有 PAL 制式的电视信号输出。此处理器可以用于下一代手持设备,比如,移动网路设备,3D 增强型多媒体手机,能够显示更加详细的图像(比如建筑,地界标志)的个人导航设备。


     DMA-6410XP 教学平台不仅提供了完整的底层驱动(开发环境为RVDS 3.0以上),并提供了 WinCE 6.0 Linux 2.6.27 / Linux 2.6.29  Google Android 1.6 / Google Android 2.1 下各周边介面的驱动,还提供三个作业系统下的图形介面驱动范例,可以让你在学习嵌入式的过程轻松顺利。

    ■ 配合教育训练课程

         随着Google 公布 Android 平台的原始码,为资通讯应用带来新的机会与挑战。本公司有鉴于Android 技术对产业界发展有其重要性,特别邀请在此领域有多年研发及教学经验的工程师及学者分享经验与学习心得。特别开立教育课程有嵌入式基础的入门、Android 开发的基础及进阶的课程,主题涵盖平台及工具软体的快速上手使用、Android核心编译与驱动开发、IPC IO 应用实例、HAL 关键技术及上机实作,欢迎各界对Android 开发有兴趣者前来分享与交流。主要课程如下,点选下面链结可见详细内容:

    1. Linux 嵌入式系统基础课程
    2. Android 开发基础课程
    3. Android 开发进阶课程
    4. Android IPC 应用程式设计



    ■ 配合实验教材

    行动装置嵌入式系统与软体
    (S3C6410 Google Android 开发应用实务
    WindowsCE 输出入装置与驱动设计
    (S3C6410 WinCE6.0 开发应用实务)
    嵌入式系统概论与实作
    (S3C2440 / 6410 ADS应用实验)
    行动装置嵌入式系统与软体
    (S3C6410 Google Android 2.1 开发应用实务

    ■ 平台实作实验

    ADS应用实验
    WinCE应用实验Android应用实验

      4个跑马灯实验
      进阶LED实验
      ADC类比转数位实验
      PWM控制器蜂鸣器和直流马达实验
      触控荧幕控制实验
      问题与讨论
      行列式按键扫描实验
      步进马达控制实验
      IIC实验
      串列埠通讯实验
      GPRS/GSM通讯实验
      RS485通讯实验
      CAN汇流排通讯实验

    LED实验
    Keypad实验
    ADC实验
    UART 实验
    GPRS 实验
    RS485实验
    CAN Bus实验
    Audio实验
    Backlight 实验
    DC Motor 实验
    Step Motor 实验
    Camera 实验
    网路通讯实验
    蓝芽实验
    GPS与Google Earth综合应用
    LED控制实验
    Keypad实验
    ADC控制实验
    Audio实验
    Backlight 实验
    DC Motor 实验
    Step Motor 实验
    Camera 实验
    网路通讯实验
    蓝芽实验
    WIFI无线网路实验
    GPRS/GSM通讯实验
    3G通讯实验

    ■ AP应用程式介面

    • WinCE 6.0 AP应用程式介面

    CE6.0开机主画面
    实验主介面
    3D展示效果
    按键实验
    高清析影音播放
    MPEG4影音播放
    E-Book电子书
    图片浏览

    • Android 2.1 AP应用程式

    Android锁机画面
    Android开机画面
    功能画面
    通话画面
    3D效果演示
    时钟设置
    实验画面
    图片浏览

    • Android 1.6 AP应用程式

    Android启动画面
    Android开机画面
    功能介面
    实验主介面
    网路浏览
    音乐播放
    影音播放
    3D效果展示

    ■ 产品外观图




    ■ 环保安规与智慧财产权
    • 开发平台主机,采用符合安规及环保 RoHS 之 IC、PCB、被动零件、及各种介面装置
    • 电源采用符合RoHS 环保标准,并符合各国电源之各项安规 UL / CE / FCC / BS 标准
    • 开发平台之各种线材,皆采用符合 RoHS 环保标准地安规线材
    • 采用符合环保安规 RoHS 及透过SGS 标准的主机及电源、线材等周边,达到不造成环境污染及节能减碳的目标
    • 开发平台之网路 MAC Address 及 CE6.0 皆有提供合法版权贴纸,尊重智慧财产权,保障客户安心使用
    • 电源及线材都有环保及安规承认书,可提供给使用之客户 USER。


    ■ 平台硬体配置
    • 中央处理器
      CPU:Samsung S3C6410XHL-66,主频为 667MHz,核心为 ARM1176JZF-S
    • 外部记忆体
      * SDRAM 记忆体:

      平台上提供 128M 2片 Mobile DDR SDRAM ,共 256M (标准配置)
      * NAND Flash
          SLC NAND Flash:256MByte 记忆体(标准配置)
          MLC NAND Flash:1G / 2G / 4G Byte记忆体(Option)
    • 网路介面
      1 个 10/100M Ethernet,采用 DM9000AE,带指示灯 RJ-45 介面
    • USB 介面
      3 个 USB HOST(USB 1.1 规范)介面,支援全速 (12Mbps) 或低速 (1.5Mbps) 传输
      1 个 USB HS OTG(USB 2.0规范)介面,最高支援 480Mbps 高速传输
    • 串列埠
      1个 5 线制串列埠,3 个复用串列埠 ( 与 BlueTooth / GPS / GPRS GSM / Touch PAD 复用)
    • 音效介面
      采用 AC97 的介面晶片,立体声音效输出介面可接耳机或音箱;支援录音,底板有
      音效输入介面可接麦克风
    • CMOS Sensor 摄影机介面
      底板上内置一个130 万像素的 CMOS Sensor 摄影机,可直接摄影并在液晶荧幕上显示,并有一个 2.0mm 间距双排插座用于摄影机扩充,这个扩充介面可连接其他型号的 CMOS Sensor 摄影机,支援的标准为 ITU-R BT.601/656 YCBCR 8-bit standard
    • LCD 介面
      相容 3.3V / 5V 供电 LCD 荧幕
      * 系统平台标配为 16.7M色 800x480 / 7.0 英寸 TFT 液晶荧幕,附触控功能
      * 支援 TFT 液晶荧幕,尺吋从 3.5 吋到15 吋,板上可供 TFT LCD  逆变器电源(+5V)
    • Touch 介面
      1 个触控荧幕控制器(四线电阻式)
    • VGA 介面
      可直接连接各种 VGA 介面的 CRT 显示器或液晶显示器,带对比度微调电位器,最高输出解析度为 800*600
      在 RVDS 之下可达 1024*768 解析度
    • TV(NTSC / PAL)介面
      支援 TV Tunet(NTSC及PAL),可直接接各种 AV 介面的 CRT 显示器
    • S-VIDEO 介面
      1 个,S-VIDEO 视讯信号输出
    • SD 卡介面
      1 个高速 SD / HSMMC 和 SDIO 设备
      Linux:
      * Linux 2.6.2X:
         支援高速SDHC 卡(SD 2.0) 2G / 4G / 8G / 16G / 32GByte 并兼容标准 SD 1.1
      WinCE:
      * WinCE 6.0:
          支援高速 SDHC 卡(SD 2.0)2G / 4G / 8G / 16G / 32GByte 并兼容标准 SD 1.1
    • Micro SD(T-Flash)卡介面
      1 个T-Flash 存储设备
    • RTC 时钟
      S3C6410 内部整合,外部提供RTC电池,插座安装,可更换
    • JTAG 介面
      1 个 ARM 标准 20PIN JTAG 介面位于底板上,可支援核心板单独除错,也可透过底板支援 RVDS3.0 以上版本等除错
    • CAN 汇流排介面
      1 个CAN 汇流排介面,全面支援 CAN2.0A 和 CAN2.0B 协议
    • Touch PAD
      1个笔电触控板,RS232介面
    • 马达介面
      1 个步进马达,1 个直流马达
    • 红外通讯介面(Option)
      采用高灵敏度 RPM851A 红外收发模组,串列埠介面
    • 内嵌 GPS 模组介面(Option)
      采用高灵敏度、低耗电量、高性能低价位 MTK GPS 晶片。具备快速定位及追踪 32 颗卫星的能力,接上 GPS 模组后便成为一台 GPS 导航机
    • 内嵌式蓝芽语音模组介面(Option)
      采用了功能齐全的蓝芽语音模组,配合本平台的软体可以实现的功能有:
      * 与蓝芽手机电话连线同步
      * 通讯录下载
      * 简讯下载
      * 来电显示
      * 来电接听
      * 拨打电话
      * 手机拨打免提(透过复用麦克风)
    • 内嵌式 GPRS / GSM 通讯模组(Option)
      采用 SIMCom GPRS 通讯模组,配合本平台的软体可以实现的功能有:
      * 拨打电话
      * 收发简讯
      * 透过GPRS上网与伺服器通信
    • 时钟设计
      采用无源晶振模式设计
    • Reset 电路
      采用手动重置和晶片重置相结合的方式,晶片采用 MAX811,重置稳定可靠
    • 电源介面
      采用5V,2A 外置电源供电,可支援电池工作
    • 平台其他功能
      * 2 个除错指示 LED
      * 1 个电源指示 LED
      * 过流保护:采用自恢复保险器件
      * 矩阵键盘:4*4 个按键,可进行键盘模拟,5 个功能键
      * ADC 转换器:8 通道 12Bit 精度 ADC,其中4路硬体设计为触控荧幕,1 路接温度应器
        (LM35D),3 路接可调电阻
      * IIC 控制器:2 个 IIC 串列介面,其中1 个与 CAMERA 及 EEPROM(AT24C02)介面复
                            用,1 个与串列埠复用,均为 CPU 内置,支援 400Kbps 快速及多主模式。
      * SPI 介面 :分别是 2 通道 5 线制 SPI 高速同步串列介面(作为主控设备支援
                           50Mbps 的收发,作为从设备支援 50Mbps 的发、20Mbps 的收),
                           其中一个 SPI 高速同步串列介面与 CAN 介面控制复用。
     开发工具和原始程式码
    • BIOS:
      * 提供 SD 卡启动,并由 USB 下载程式并烧写跟升级系统(CE6.0 下取代 JTAG 烧写)
      * 提供 SD 卡启动,并由 网路 RJ45 下载程式并烧写跟升级系统(Android 1.6/
          Linux2.6.27 下取代 JTAG 烧写)
    • DMA-6410XP Linux2.6.27 核心原始程式包以及核心交叉编译工具
    • DMA-6410XP Android 1.6 版本的BSP
    • DMA-6410XP Linux2.6.29 核心原始程式包以及核心交叉编译工具
    • DMA-6410XP Android 2.1 版本的BSP
    • DMA-6410XP WinCE 6.0 版本的BSP
    • DMA-6410XP 板上扩充晶片的资料 (pdf 格式〕
    • DMA-6410XP 开发平台电路图(pdf 格式)
    • DMA-6410XP 开发平台使用手册(pdf 格式)
    • WinCE 实现软体资料保存及注册表保存功能
      能够在WinCE 根目录下创建 Residentflash 档案匣,将 Nandflash 剩余空间做为该档案匣的存储空间,实现资料的永久保存及注册表永久保存功能。
    ■ 可支援多种作业系统,主要包括:
    • Google Android 1.6
    • Google Android 2.1
    • Linux 2.6.27 / Linux2.6.29
    • WinCE 6.0

    ■ 作业系统和软体支援      光碟内容介绍

       支援 Linux 2.6.27 / Google Android 1.6 作业系统及驱动原始程式码
       支援 Linux 2.6.29 / Google Android 2.1 作业系统及驱动原始程式码

    • 128M NAND Flash / 128M DDR SDRAM 驱动
    • 256M NAND Flash / 256M DDR SDRAM 驱动
    • 触控 LCD 驱动(支援解析度 800×480 的 7吋 LCD 含触控)
    • 10/100M DM9000E 驱动
    • USB Host / USB Device 驱动
    • 普通及高速 SD/MMC 卡(最大至16G)和SDIO 设备驱动
    • AC97 音效录音放音驱动
    • Camera 视讯驱动:支援OV9653 CMOS Sensor
    • 4个串列驱动:1个标准串列埠,3个 BT/ GPS/ GPRS GSM/ TouchPAD 复用列埠
    • IIC 、RTC、SPI、ADC、VGA、CAN、RS485 驱动
    • 矩阵键盘、喇叭、麦克风等多种驱动
    • 应用程式包括 QT / Android 1.6 / Android 2.1 等图形系统
    • 3D 硬体加速:提供OpenGLES 测试程式驱动 Source Code
    • MFC 多媒体硬体编解码:支援H264/H263/MPEG4/WMV9硬体解码,提供驱动及测试程式
      驱动 Source Code
    • JPEG硬体编解码:支援JPEG、JPG图片硬体编解码,提供驱动及测试程式驱动 Source Code
    • 上层应用测试程式 AP:
      * 提供LED 明亮控制、键盘输入控制、LCD 背光亮度控制、喇叭音量控制、步进马达、
          直流马达、网路通讯、蓝芽通讯、WIFI 无线上网等测试程式 AP
      * 提供MP3、MP4、EBook、Photo、录音 等多媒体测试程式 AP
      * 提供ARM11 6410 的特殊多媒体功能等测试程式 AP:
          3D 硬体图形加速
          JPEG 硬体解码
          MFC 多媒体硬体解码


      支援 WinCE 6.0 作业系统及驱动原始程式码
    • 128M NAND Flash / 128M DDR SDRAM 驱动
    • 256M NAND Flash / 256M DDR SDRAM 驱动
    • 触控 LCD 驱动(支援解析度 800×480 的 7吋 LCD 含触控)
    • 10/100M DM9000E 驱动
    • USB Host / USB Device 驱动
    • 普通及高速 SD/MMC 卡(最大至16G)和SDIO 设备驱动
    • AC97 音效录音放音驱动
    • Camera 视讯驱动:支援OV9653 CMOS Sensor
    • 4个串列驱动:1个标准串列埠,3BT/ GPS/ GPRS GSM/ TouchPAD 复用列埠
    • IIC 、RTC、SPI、ADC、VGA、CAN、AV、S-Video 驱动
    • 矩阵键盘、喇叭、麦克风等多种驱动
    • 应用程式包括 VS2005 等图形系统
    • 3D 硬体加速:提供OpenGLES测试程式驱动 Source Code
    • MFC 多媒体硬体编解码:支援H264/H263/MPEG4/WMV9硬体解码,提供驱动及测试程式
      驱动 Source Code
    • JPEG硬体编解码:支援JPEG、JPG图片硬体编解码,提供驱动及测试程式驱动 Source Code
    • 上层应用测试程式 AP:
      * 提供LED 明亮控制、键盘输入控制、LCD 背光亮度控制、喇叭音量控制、Camera 拍照
          及录影功能 、RS232 资料传送、RJ45 网路资料传送等测试程式 AP
      * 提供MP3、MP4、EBook、Photo、录音等多媒体测试程式 AP
      * 提供日期、时间、LCD 触控音量、LCD 背光时间关闭、LCD 触控校准等功能设定的测
          试程式 AP
      * 提供ARM11 6410 的特殊多媒体功能等测试程式 AP:
          3D 硬体图形加速
          JPEG 硬体解码
          MFC 多媒体硬体解码
          MFC 多媒体硬体编码







      ■ 基本配件



      ■ 平台搭配优惠模组



      ■ 选配模组
