类 别 | 规格参数 | 备注 |
| CPU |
| CPU | STM32F429IGT6、176PIN、1M Flash，192K普通RAM +
64K高速CCM |
|
| 存储 |
| SDRAM | 型号：IS42S16400J-7TLI、容量8M位 | |
| FLASH | 型号：W25Q128、容量16M位 | |
| EEPROM | 型号：AT24C02、容量256个位 | |
| SD卡 | 可外扩最大支持32G 的TF卡 | |
| LCD |
| TFT LCD | 5吋，800*480分辨率 | |
| TP | 电容式触控面板 | |
| | | |
| 通讯 |
| WIFI | 型号：W8782、SDIO总线接口 | |
| Ethernet | 型号：LAN8720 | |
| 蓝芽 | 可外接HC05蓝芽模组 (Option) | |
| 电源 |
| RTC | 1个CR1220电池座 | |
| 电源输入 | 支持DC 12V、USB 5V输入 | |
电池输出 | LDO：AMS1086-3.3、可输出3.3V | |
| 保险丝 | 1个500MA自恢复保险丝 | |
| 功能接口 |
| 按键 | 1个Reset、2个按键、1个电容按键 | |
| LED | 1个RGB LED、1个普通LED、1个电源LED、1个WIFI通信LED | |
| 显示屏幕 | 可外接5吋RGB888电容屏幕，STM32 LTDC 驱动，液晶屏幕无
需自带驱动晶片 | |
| 音频 | 型号：WM8978，支持播放和录音 | |
| 蜂鸣器 | 1个蜂鸣器 | |
| 电位器 | 1个100K精密贴片电位器 | |
| |

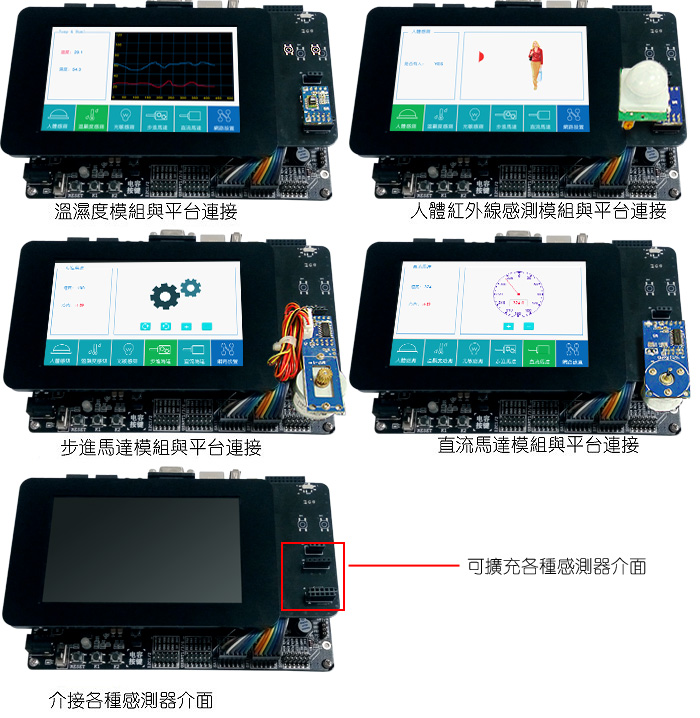

| 扩充Sensor接口 | 可扩充温湿度感测模组、光敏感测模组、人体感测模组、步进马
达模组、直流马达模组等 | |
| 串口 | 1路USB转串口（CH340）、1路232 DB9串口（MAX232） | |
| USB | 1路USB-Device及USB-HOST接口，可实现USB通信 | |
| CAN | 1路，型号为TJA1050 | |
| RS485 | 1路，型号为MAX485 | |
| |

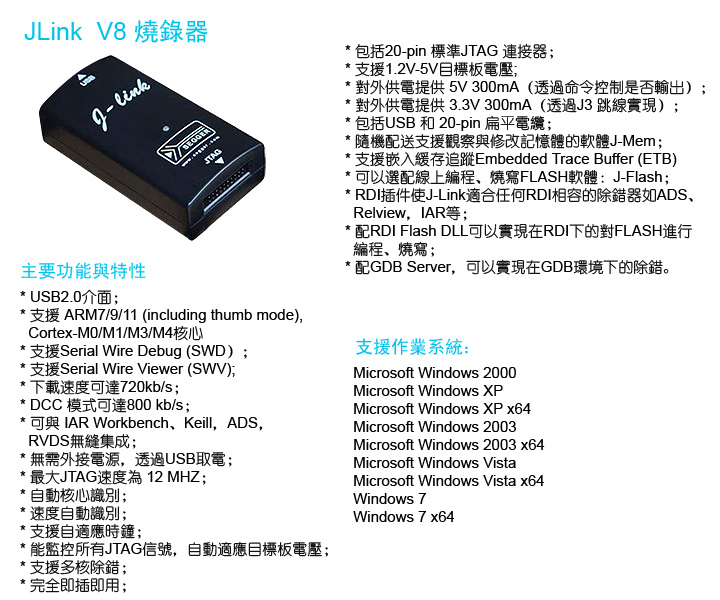

| 下载 | 支持JLINK/ULINK2/ST-LINK/ARM-0B、串口ISP一键下载 | |
| |
| 摄像头 | 可外扩500W彩色 OV5640摄像机模组 (Option) | |
| |
| GPIO | SDI0、SPI1/2、I2C1/2、UART1/2/3/4/5 | |
| | | |
| PCB |
| 尺寸 | 17 X 13 CM | |
| 工艺 | 4层板、黑色沉金 | |
| | | |
| | | |
