其它
|
| 网路接口 | 1个10M/100M Ethernet，采用DM9000AE，带指示灯RJ-45接口 |
| USB接口 | 2个USB HOST，1个USB OTG，支持480Mbps高速传输 |
| VGA接口 | 最高输出分辨率为1024*768（4：3 VGA LCD）；1280*720（16：9 VGA LCD） |

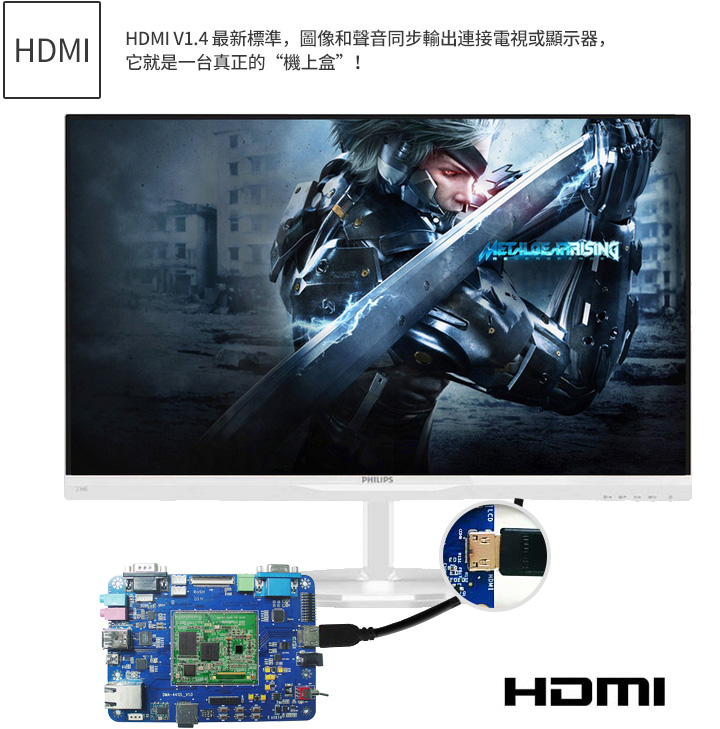

| HDMI接口 | 1个，支持HDMI 1.4，1080P/60Hz高清输出 |
| 耳机 | 3.5mm立体声耳机接口，支持带MIC的耳机 |
| 扬声器 | 内置，双立体声喇叭 |
| 麦克风 | 内置 |
| RS485 | 1个 |
| Reset | 采用手动与芯片重置相结合的方式，芯片采用MAX811，重置稳定可靠 |
| 电源接口 | 5V 2A外接电源供电，可支持电池工作 |
| LED指示灯 | 2个调试指示灯，1个电源指示灯 |
| ADC转换器 | 10通道12Bit 精度ADC |
| IIC控制器 | 2个IIC接口，其中1个与Camera复用，1个与电容式触控接口复用，均为CPU内置，支持400Kbps快速及多主模式。多个IIC接口可以支持复杂电源控制方案 |
| SPI接口 | 分别是2通道5线制SPI高速同步串口接口（作为主控设备支持50Mbps的收发，作为从设备支持50Mbps的发、20Mbps的收），其中1一个SPI高速同步串口接口与CAN接口控制复用 |
| 总线扩充接口 | 16 Bit数据总线/16 Bit地址总线 / 片选、调试、GPIO、中断等系统控制总线 |
| SDIO接口 | 平台外扩1路SDIO通路，可以连接WiFi SDIO BCM4330模组 |
| 串口 | 1个5线制串口 |
| 功能扩充接口 | 可扩充 4 路ADC、3 路中断、1个GPIO扩展、一个PWM 扩展 |
| RTC时钟 | 采用无源晶振模式设计 |
| CAN | -- |
| 音效接口 | 采用 I2S 接口的 WM8960 的接口芯片，3.5 标准的耳机接口，支持带MIC 耳机，立体声音效输出接口可接耳机或音箱；支持录音，底板有音效输入接口可接麦克风 |
| 平台其它功能 | ＊ 过流保护：采用自恢复保险器件
＊ 矩阵键盘：5 个按键，可进行键盘模拟 |
| PCB大小 | 149*105 (mm) |
| -- | -- |
| -- | -- |
