功能特色： ZigBee 工业型定位节点/参考点，是为结合定位标签与定位系统的桥梁，将此定位系统配合有线及无线网路传给服务器。
工业型定位参考点/节点，其中节点我们有分有线的网络和无线的2.4G WiFi 以配合不同场合的应用，其型号为:

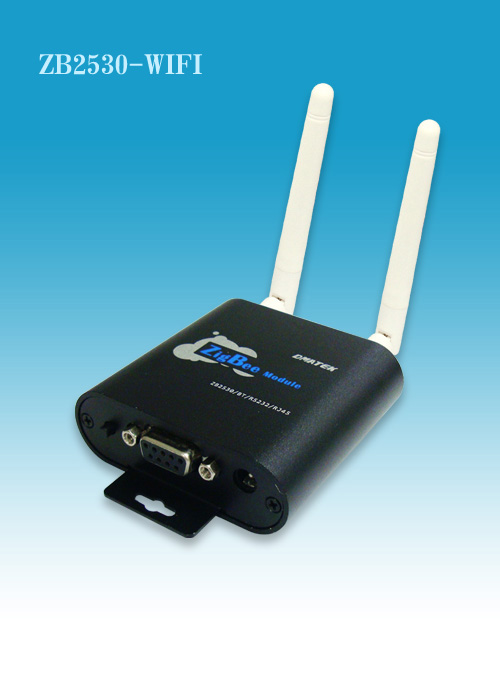

ZigBee 工业型定位节点 (编号:ZB2530-WiFi-02)
ZigBee 工业型定位参考点 (编号:ZB2530-RP-02)
ZigBee 部分
- TI CC2530 完全兼容符合2.4G IEEE 802.15.45之规范
- TI CC2530 完全符合ZigBee PRO(ZigBee 2007)协议规范
- 无线传输在室外可视距离，最高可达600M
- 支持RJ45 / WiFi /ZigBee
- 接收ZigBee 传来之信息，透过RJ45/ WiFi 连接线，连接至网路交换机或是电脑
WiFi 部分
启动只需1秒
串口命令：AT+指令集
接口类型：UART/SPI/GPIO
通讯速率：1200~460800 bps
支持SmartConfig一键配置功能
支持多达4种配置方式，配置更简单
多达8个GPIO供用户自己选择控制
3种功耗模式供用户选择
支持IPV4及IPV6
支持IEEE802.11b/g 无线标准
支持串口透明传输，串口速率可达到44KB
支持SPI固件升级，SPI速率在1到24M
网路类型:Infra/Adhoc/AP
支持多种网路协议：TCP/UDP/ICMP/DHCP/DNS/HTTP
支持大多数WiFi加密协议，适用于路由器，支持iPhone、Android手机连接
型号功能 | 1. ZigBee 工业型定位节点（标配） |
| 1．主芯片：CC2530F256，256K Flash
2．通讯协议：802.15.4，无线频率：2.4GHz
3．通讯距离 : 可视最大为 200米(内含PA)
4．通讯方式：ZigBee / WiFi
5．参数设定 : 回报发送时间为 0~65535秒，信号强度，ID设定，IP
设定: DHCP. 静态IP， SSID，加密方式，帐密设定
6．输入电压 : DC 5V
7．尺寸大小：长70×宽70×高24.5 mm
8．编号：ZB2530-WiFi-02 | | 2. ZigBee 工业型定位参考点 |
| 1．主芯片：CC2530F256，256K Flash
2．通讯协议：802.15.4，无线频率：2.4GHz
3．通讯距离 : 可视最大为 200米(内含PA)
4．通讯方式：ZigBee
5．参数设定 : 回报发送时间为 0~65535秒，信号强度，ID设定，IP
设定:DHCP. 静态IP， SSID，加密方式，帐密设定
6．输入电压 : DC 5V
7．尺寸大小：长70×宽70×高24.5 mm
8．编号：ZB2530-RP-02 | | 3. POE网路电源分离器（选配） |  | 1．输入：16~48V
2．输出：12V，9V，5V
3．网路供电端：45脚正极，78脚负极，1236脚信号
4．DC接口：外径负极5.5mm，内径正极2.1mm
5．突破传统供电30米的限制，此款产品可以供电100米
6．不需要标准POE交换机，连接非标POE交换机路由器等即可使用
7．不需要再布电源线，一根网线就满足了所有需求
8．产品运行稳定、性价比高、使用方便
9．编号：POE-LAN-DC | | |
| | | | |
规格参数(ZigBee)
类别 | 规格参数 | Model Name
产品编号 | ZB2530-LAN-02/ ZB2530-RP-02 | Processor
主芯片 | TI CC2530F256 | Flash
闪存 | 256K | Communication range
通讯距离 | Up to 600M(Max) out door | Communication interface
通讯接口 | ZigBee/ RJ45 / WiFi | Frequency
无线频率 | 2.405~2.480GHz | Power consumption
工作电流 | ＊.Transmitting mode < 50mA
＊.Receiving mode < 50mA
＊.standby mode < 50mA | Environment
工作环境 | ＊.Operating temperature -25~+75℃
＊.Storage temperature -40~+80℃
＊.Operating Humidity max.95%RH | Power supply
输入电压 | DC +5V | Dimensions (W x Lx H)
外观尺寸 | 70 X 70 X 24.5 (mm) | | | | | | |
规格参数(WiFi) | 项目 | 参数 | | 无线部分 | 无线标准 | IEEE802.11b/g 802.11n forcast | | 频率范围 | 2.412~2.484 GHz | | 接收灵敏度 | 802.11b: -90 dBm @ 11Mbps （typical）
802.11g: -70 dBm @ 54Mbps（typical） | | 资料速率 | 802.11b: 1,2,5.5,11 Mbps
802.11g: 6,9,12,18,24,36,48,54 Mbps | | 调制方式 | DSSS, OFDM, DBPSK, DQPSK, CCK, QAM16/64 | | 输出功率 | 802.11b: 17±2 dBm（typical）
802.11g: 15±1 dBm（typical） | | 天线接口 | IPX/微带 | | 硬件部分 | 接口类型 | UART/SPI | | 介面速率 | 1200~460800 bps | | 工作电压 | 3.3±0.3 V | | 工作电流 | 170mA （typical） | | 工作温度 | -20~75 ℃ | | 储存温度 | -40~+85 ℃ | | 外形尺寸 | 70 X 70 X 24.5 (mm) | | 环保认证 | RoHS | | 软件部分 | 网路类型 | Infra/Adhoc/AP | | 安全机制 | WEP/WPA-PSK/WPA2-PSK | | 加密类型 | WEP64/WEP128/TKIP/CCMP(AES) | | AP模式 | 支持4个STA连接
仅支持STA和AP间通信，不支持STA和STA间通信
加密认证方式支持OPEN、WEP | | 工作模式 | 自动/命令 | | 串口命令 | AT+指令集 | | IP协议 | IPv4/IPv6 | | 网路协议 | TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP/IGMP/PPPOE | | 最大Socket连接 | 15 | | TCP连接 | 最大连接数：8
最大Client数：8
最大Server数：3~4
本端Server最大接入Client数：4 | | UDP连接 | 最大连接数：5~6 | | 最高传输速率 | 44Kbytes | | 参数配置方式 | 支持最多4种参数配置方式：
方式一、UART接口命令（AT指令模式）
方式二、SmartConfig一键模式
方式三、Web页面参数配置
方式四、Udp远端方式 | | | |
|
