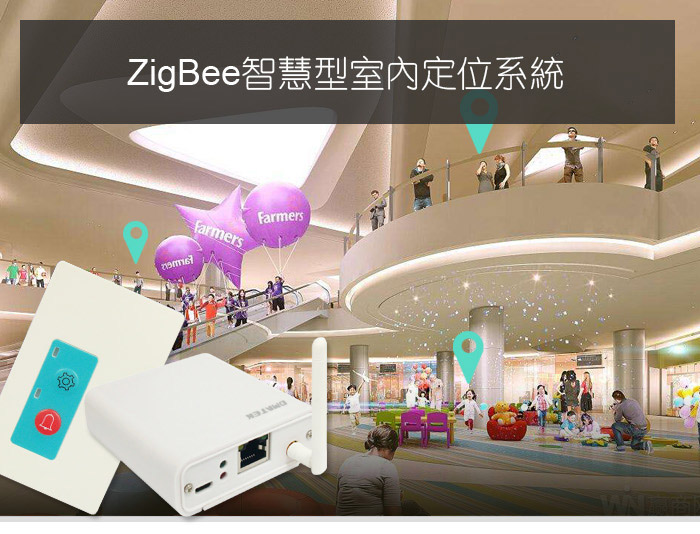

工业4.0-ZigBee 智慧型定位系统
工业4.0-ZigBee 智慧型定位系统
编号:ZB24-IPS
功能简介:

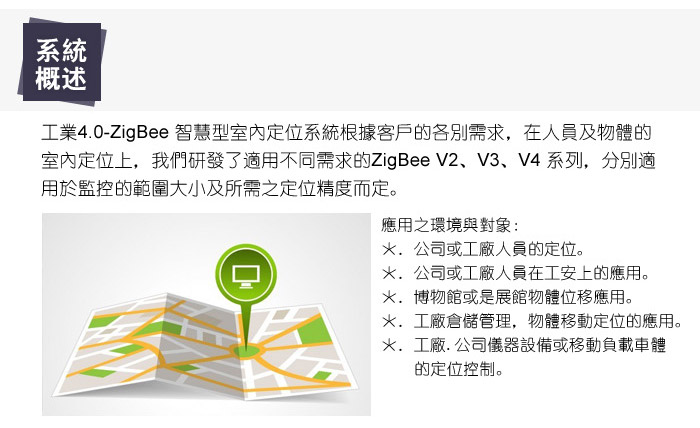

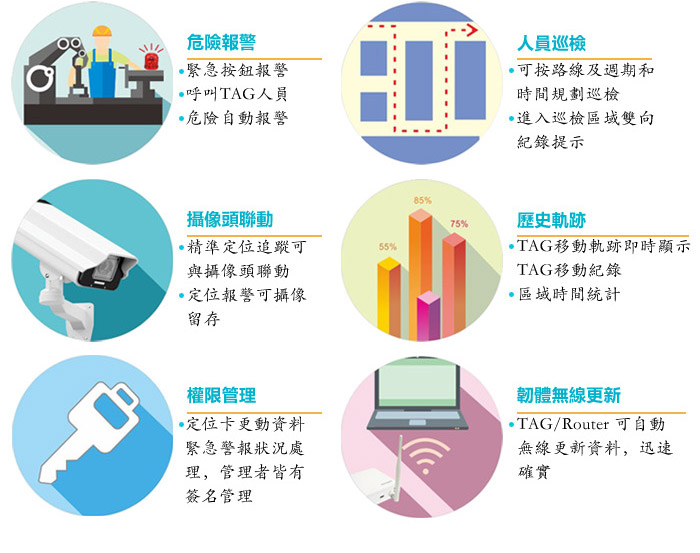

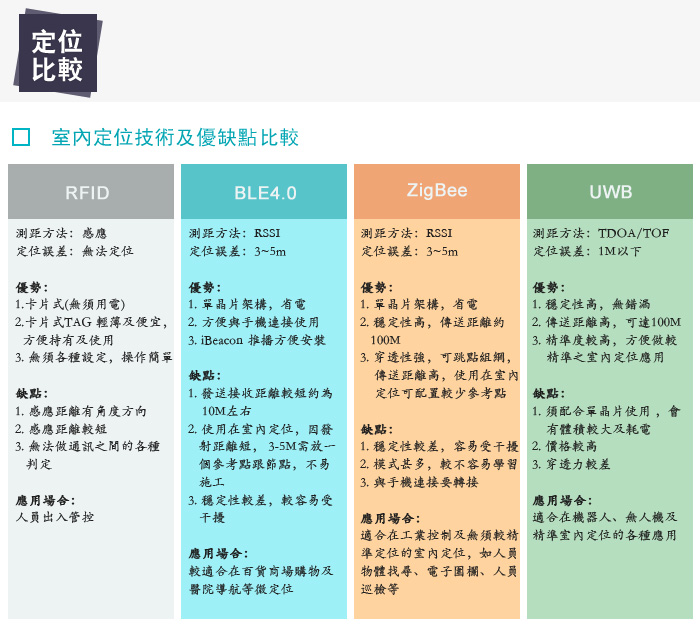

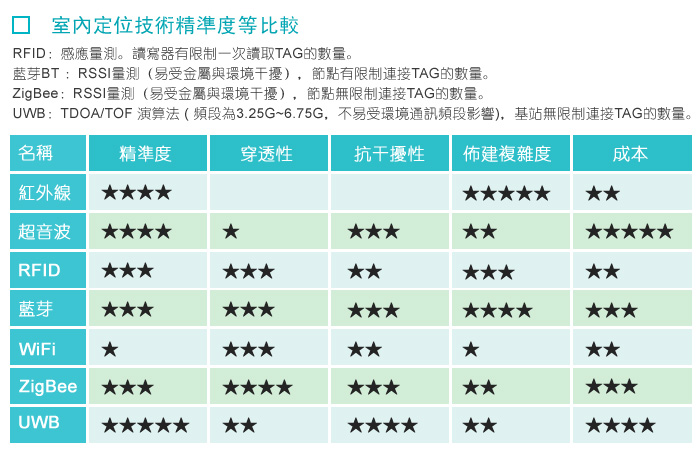

    工业4.0-ZigBee 智慧型室内定位系统根据客户的各别需求,在人员及物体的室内定位上,我们研发了适用不同需求的ZigBee 各种系列系统,分别适用于监控的范围大小及所需之定位精度而定。

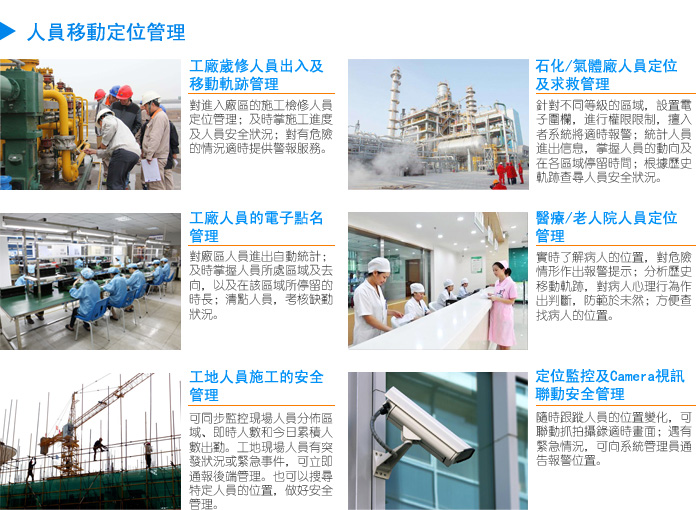

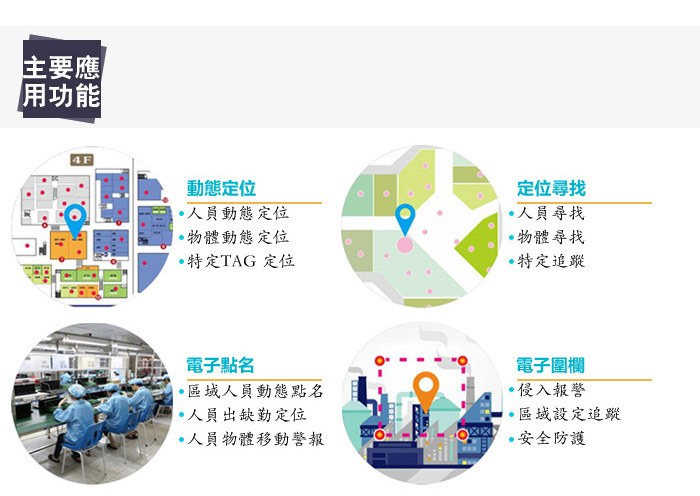

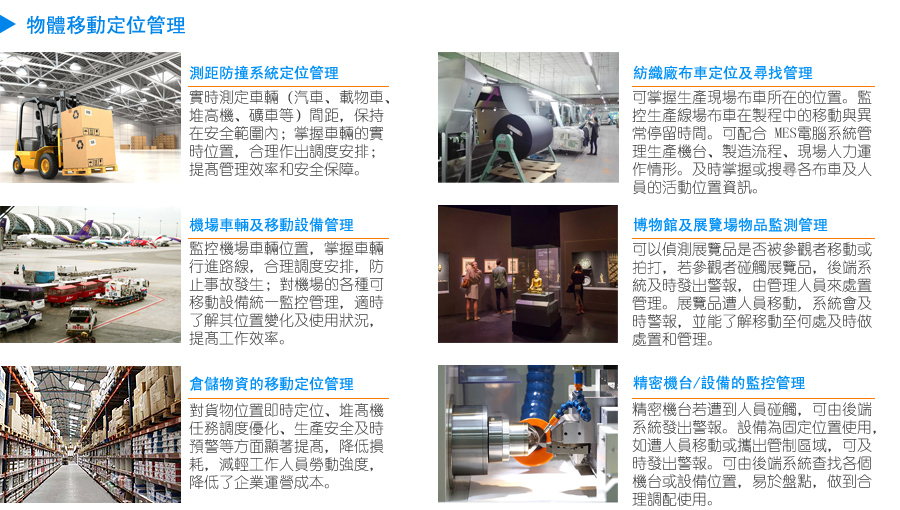

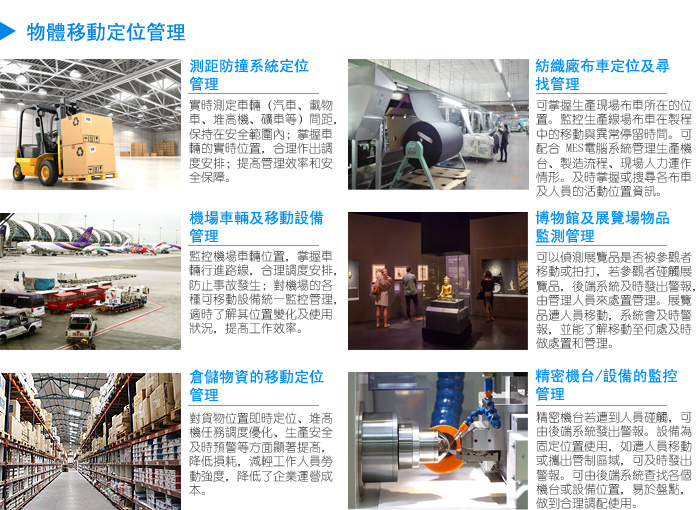

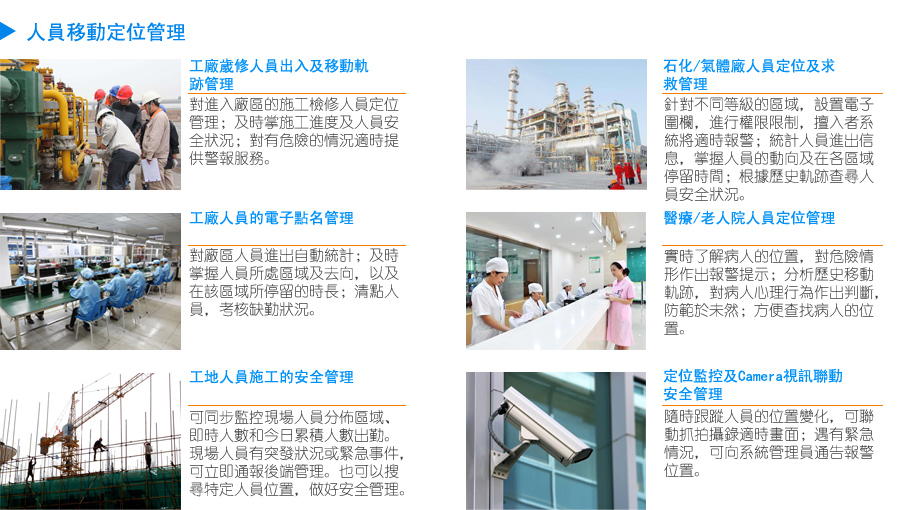

应用之环境与物件:
*.公司或工厂人员的定位,可随时清楚显示位置供调度的使用
*.公司或工厂人员在工安上的应用,譬如危险区域的进入与监控
*.博物馆或是展馆物体位移应用,譬如对展示物品的移动及管理
*.工厂仓储管理,物体移动定位的应用,譬如物料的标明及管理
   与领用



  • 产品简介
  • 规格参数
  • 模组配件
  • 其它说明

       应用场合介绍














      编号:ARF24-eTAG
      Active RFID-ZigBee 电子标签系统

      编号:ARF24-MOS
      Active RFID-ZigBee 物体移动侦测系统

      编号:pTAG-8454
      ZigBee TAG 定位卡片

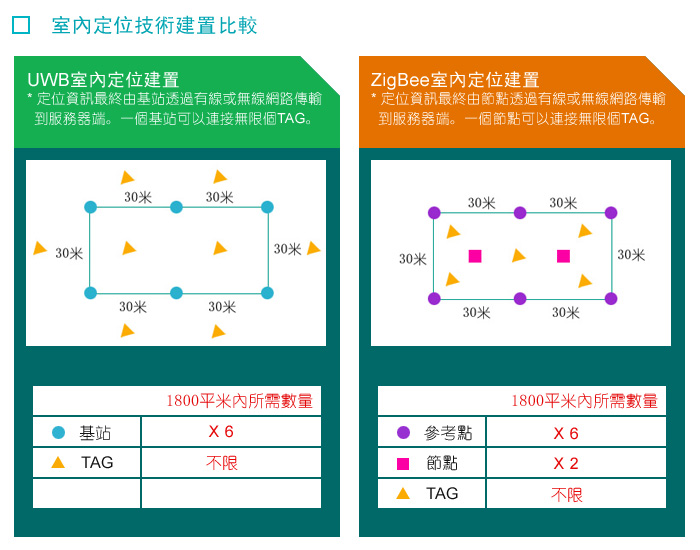

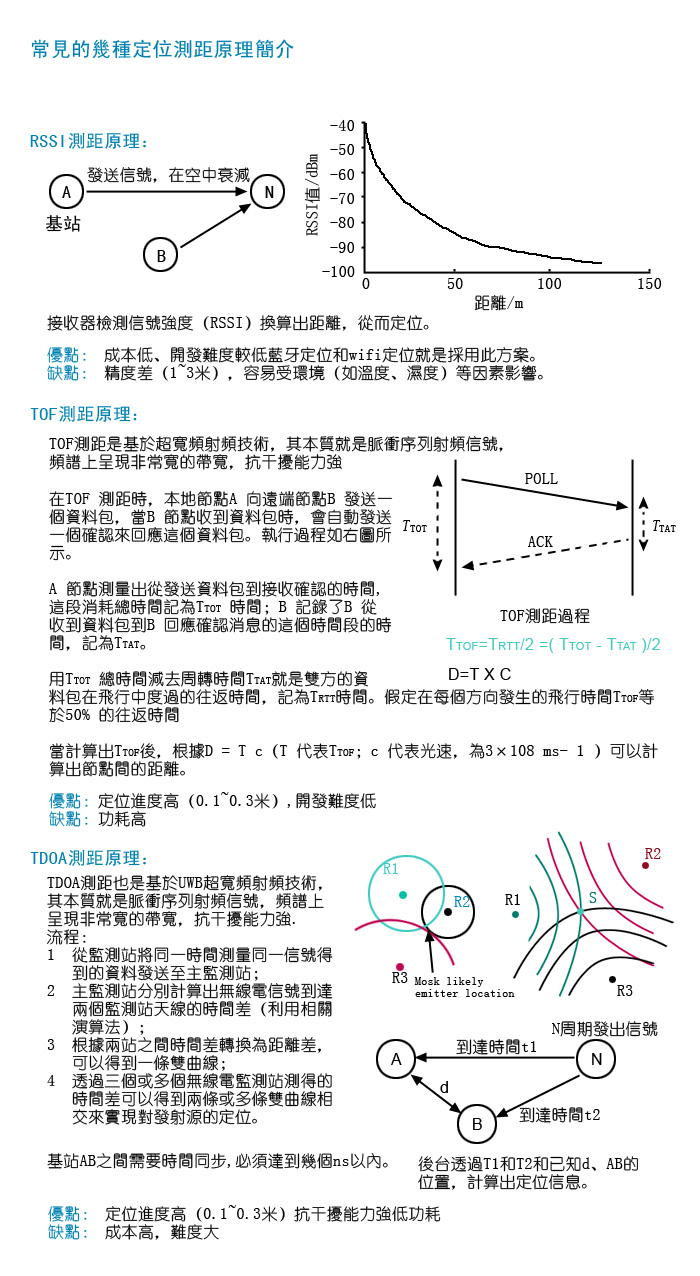

        ZigBee定位系统架构

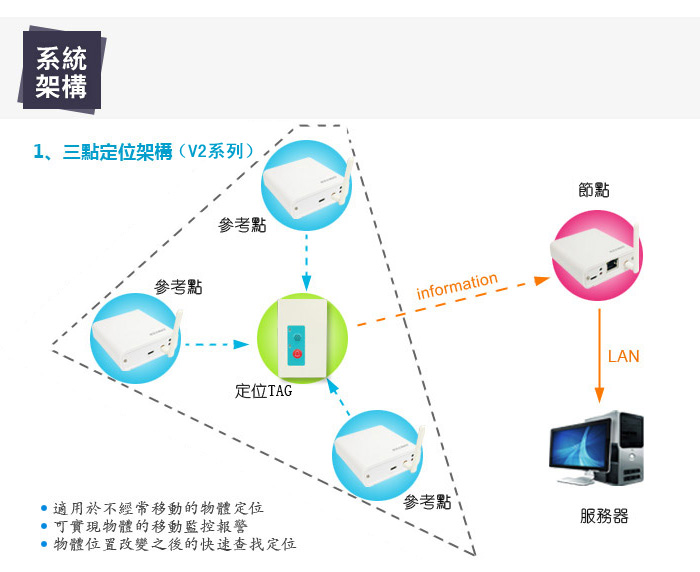

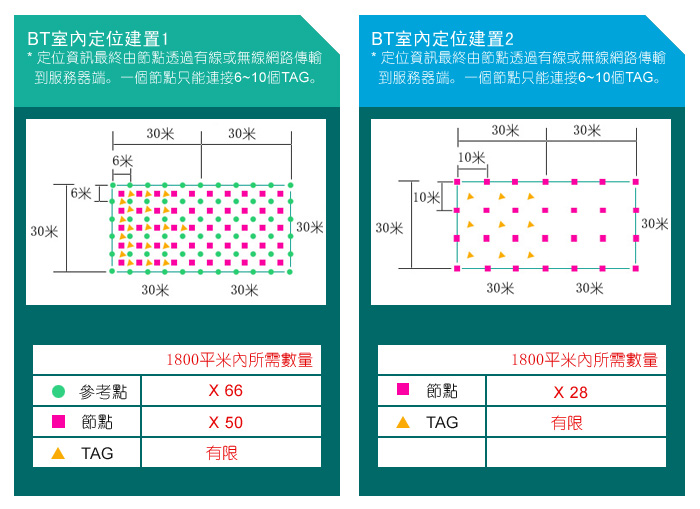

         1. 三点定位资讯架构

      1、适用于不经常移动的物体定位
      2、可实现物体的移动监控报警
      3、物体位置改变之后的快速查找定位

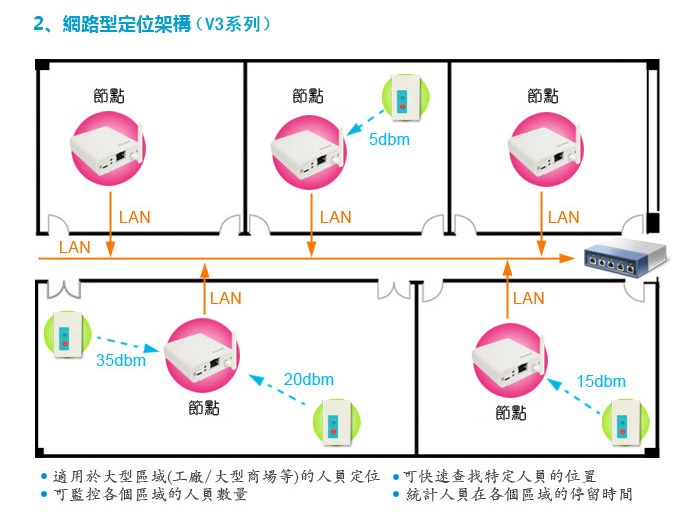

         2. 区域定位[ 网路型]资讯架构

      1、适用于大型区域(工厂、大型商场等)的人员定位
      2、可监控各个区域的人员数量
      3、可快速查找特定人员的位置
      4、统计人员在各个区域的停留时间

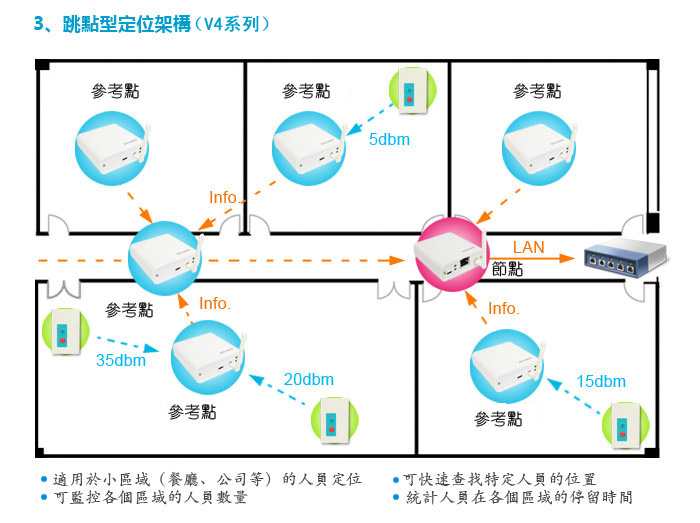

         3、区域定位[跳点型]资讯架构


      1、适用于小型区域(餐厅、公司等)的人员定位
      2、可监控各个区域的人员数量
      3、可快速查找特定人员的位置
      4、统计人员在各个区域的停留时间






      硬体



    • 接收参考点的信号与ID
    • 选择三个强度最强的参考点发送给数据节点
    • 检测G-sensor数值,检视卡片是否移动
    • 检测是否没电,如果没电传送数据时LED会闪烁

    •

    • 发送信号与ID

    •

    • 接收定位片资讯
    • 传输数据给PC软件

    • 1.设置位置参考点

      (1) 设定ID




      2.设置定位卡片

      (1) 设定ID
      (2) 设定发送间隔时间
      (3) 设定定位记号发送时工作时间,数值越大越精准但是越耗电




      3.设置资料节点

      (1) 设定本身IP及服务器IP
      (2) 设定设备名称
      (3) 设定回报名称
      (4) 设定回报时间






      4.列表显示定位结果

      (1) 显示讯号前三强的卡片ID、卡片名称、参考点ID、参考点名称
      (2) 显示收到定位讯息时间
      (3) 显示信号传输是否OK或是Error
      (4) 显示G-sensor没有移动的时间
      (5) 卡片损坏或是没sensor的Sensor Time会显示65535





    • 蓝色方块为位置参考点
    • 圆形为定位卡片:红色代表已停止10分钟以上(被放置桌上的情况)
    • 绿色代表不断移动(人员还在)


    • 5.图形显示结果

      (1) 可载入.bmp背景图片
      (2) 可选择显示参考、卡片名称
      (3) 定位卡片长时间不动显示会从绿色变成红色



      上面会标示

    • 定位卡片唯一ID
    • 定位卡片名称
    • 信号最强三个位置参考点唯一ID (port1、port2、port3)
    • 信号最强三个位置参考点名称
    • 信号最强三个位置参考点信号强度
    • 感测器静止时间(Sensor Time)
    • 信号接收时间
    • 信号接收正确与否次数(OK,Error)


    • 6.数据统计

      (1) 统计卡片数量
      (2) 统计卡片未移动的停留时间
      (3) 统计报警卡片信息





    • 卡片时间段信息显示
    • 未移动的停留时间
    • 报警卡片的ID及位置信息
    •






      标准配置



    • ZigBee TAG 定位卡片× 4
    • ZigBee 位置参考点  (ZB2530-RP)× 3
    • ZigBee USB Dongle 无线网路模组 × 1
    • 网路数据节点(ZB2530-LAN) × 1
    • 使用说明及PC 监控及定位测试软体 × 1

    •

      系统型号组成

      硬件标配分为基本型-A,进阶型-B,专业型-C
      软件提供AP 上层执行应用软件及下位机固件的通讯灵气格式 (C 语言)



      名称
      基本型-A
      进阶型-B
      专业型-C

       ZigBee  TAG 定位卡片(PTAG-9056)
      × 4
      × 8
      × 12

       ZigBee TAG 定位卡片(PTAG-8454)
      (选配)
      (选配)
      (选配)

       ZigBee 位置参考点(ZB2530-RP)
      × 3
      × 6
      × 10

       ZigBee-RJ45网路数据节点(ZB2530-LAN)
      × 1
      × 2
      × 4

       ZigBee-WiFi网路数据节点(ZigBee-WiFi)
      (选配)
      (选配)
      (选配)
       ZigBee USB Dongle 无线网路模组(专用来设定TAG定外 ID)        × 1
      × 1
      × 1

       ZigBee 定位卡及参考位置点程序
      × 1
      × 1
      × 1

       ZigBee Debuger 模拟器
      (选配)
           (选配)     (选配)
       PC 上层执行应用软件
      × 1

      × 1

      × 1


       PC 上层执行应用软件的源码 (C# 开发)  × 1









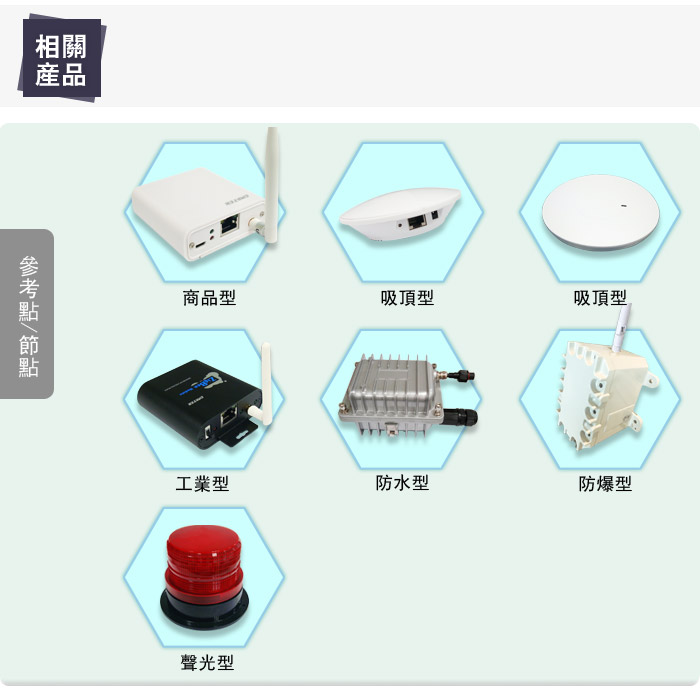

        系统的组成模组介绍

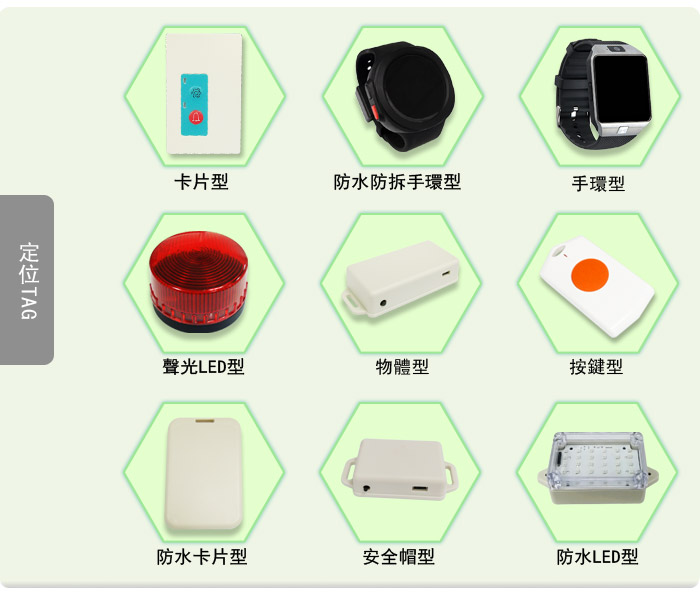

        1 . ZigBee TAG 定位卡片(标配)

        1.通讯规范及频段 :ZigBee CC2530 RF 2.4G
        2.传输距离 : 最大可视距离80米(建议以50米为最佳的传送距离含PA)
        3.参数设定 : 发送时间 0~65535秒,ID设定,GSensor 灵敏度
        4.按键类型 : 规划为警报开关.设定开关及自定义开关
        5.LED 灯号显示 : 显示电源开关.通讯状况.电池容量状况及自定义
        6.扩充功能 :内含Gsensor及蜂鸣器(选配),以备环境的功能需要而使用
        7.电池容量及寿命 : 锂电池 450mAh/ 5个月以上(10秒发送一次
        ),
            ZB SmartIPS 电源方案可达一年以上
        8.外观尺寸及重量:90×56×6.8(mm) / 25g
        9.产品编号 :PTAG-9056
        10.应用场合 :人员定位 / 物体定位 / 定位报警

        1 . ZigBee TAG 定位卡片(选配)

        1.主芯片: ZigBee CC2530 RF 2.4G
        2.传输距离: 最大可视距离50 米
        3.发送间隔: 可自行设定时间发送(可自行设定1sec~ 10min 发送一次)
        4.按键类型: 规划为电源开关.警报开关及自定义开关
        5.LED 灯号显示: 显示电源开关.通讯状况.电池容量状况及自定义
        6.扩充功能:内含Gsensor 及PA 发送功能,以备环境的功能需要而使用
        7.电池容量及寿命: 3V 1A /2 年以上(10秒发送一次)
        8.外观尺寸及重量:84×54×5.6(mm) / 21g
        9.产品编号:PTAG-8454
        10.应用场合:人员定位/ 物体定位/ 定位报警

        2. ZigBee-RJ45 网路数据节点(标配)

        1.主芯片:CC2530F256,256K Flash
        2.通讯协议:802.15.4,无线频率:2.4GHz
        3.通讯距离: 可视最大为200米(内含PA)
        4.通讯方式: ZigBee / RJ45
        5.参数设定: 回报发送时间为 0~65535秒,讯号强度,ID设定,IP设定:DHCP.
            静态IP
        6.输入电压: DC 5V
        7.尺寸大小:长72×宽72×高25 mm
        8.编号:ZB2530-LAN-01

        3.ZigBee 位置参考点(标配)

        1.主芯片:CC2530F256,256K Flash
        2.输入电压:DC 5V(标准/DC Jack 头)
        3.通讯距离: 可视最大为200米(内含PA)
        4.通讯方式:ZigBee
        5.参数设定:  回报发送时间为 0~65535秒,信号强度,ID设定
        6.输入电压: DC 5V
        7.尺寸大小:长72×宽72×高25 mm
        8.编号:ZB2530-RP-01

        4.ZigBee USB Dongle 无线网路模组(标配)

        1.通讯规范及频段 : CC2530F256/ 2.405GHz~2.480GHz
        2.传输距离: 最大可视距离50 米
        3.参数设定: 发送时间 0~65535秒,ID设定
        4.LED 灯号显示: 显示电源开关.通讯状况及自定义
        5.外观尺寸及重量:67.5 X 24.6 X 12.0 (mm)
        6.电源: Standard USB DC +5V
        7.连接接口: USB TO RS232,USB芯片: FTDI FT232RL
        8.产品编号:ZB2530-USB-02

        5.ZigBee-WiFi网路数据节点 (选配)

        1.主芯片:CC2530F256,256K Flash
        2.通讯协议:802.15.4,无线频率:2.4GHz
        3.通讯距离: 可视最大为200米(内含PA)
        4.通讯方式:ZigBee / WiFi
        5.参数设定: 回报发送时间为 0~65535秒,信号强度,ID设定,IP设定:DHCP.
            静态IP, SSID,加密方式,帐密设定
        6.输入电压: DC 5V
        7.尺寸大小:长70×宽70×高24.5 mm
        8.编号:ZB2530-WiFi-02

        6.ZigBee USB Debug 模拟器(选配)

        1.设计有供电保护电路
        2.设计有电平兼容电路
        3.设计有逻辑接口保护电路
        4.尺寸小巧,设计精美,稳定性高
        5.下载速度高达150KB/S
        6.自动识别芯片和自动控制下载速度)
        7.编号:ZigBee-ICE

        7.监控及定位软件(标配)

        1.ZigBee位置参考点参数设定
        2.主动式2.4G RFID-ZigBee TAG 定位卡片或模组参数设定
        3.网路数据节点参数及网路通讯设定
        4.定位结果文字列表显示
        5.定位结果图形列表显示
        6.设备通讯无回应报警列表
        7.特定定位卡片或模组查询显示
        8.定位区域地图设定
        9.服务器地址及端口号设定
        10.图形物件显示设定
        11.PC 端监控及定位软件源码提供)

        8.ZigBee定位卡片(选配)

        1.主芯片: ZigBee CC2530 RF 2.4G
        2.传输距离: 最大可视距离50 米
        3.发送间隔: 可自行设定时间发送(可自行设定1sec~ 10min 发送一次)
        4.按键类型: 开关机及设定模式
        5.扩充功能: 内含Gsensor 发送功能,以备环境的功能需要而使用
        6.外观尺寸及重量:38×38×5.6(mm) / 12g
        7.电池容量及寿命: 3V 210mAh/6 个月以上(10秒发送一次)
        8.产品编号:pTAG-3838
        9.应用场合:人员定位/物体定位

        9.ZigBee定位手环(选配)

        1.主芯片使用CC2530F256,支持2.394G2.507G的载波频率
        2.工作电压范围:3.5 - 4.2V
        3.传输距离:最大可视距离50
        4.扩充功能:内含Gsensor 发送功能,以备环境的功能需要而使用
        5.发送间隔:可自行设定时间发送(可自行设定1sec~ 10min 发送一次)
        6.按键功能:开关机以及设置模式
        7.LED 灯号显示:红色灯指示充电状态,绿色灯指示工作状态
        8.电池容量及寿命: 锂电池60mAh/1 个月以上(10秒发送一次)
        9.产品编号:pTAG-H01(含锂电池充电转换器)
        10.应用场合:人员定位
