  2017/05/30~06/03 长聚微嵌科技参加了 [2017台北国际电脑展],并取得了良好的预期效果。
工业4.0-UWB 精准室内实时定位系统(RTLS)
首页 > 产品展示 > UWB/ZigBee定位系统 > UWB 精准定位系统 > UWB 精准定位系统 > 工业4.0-UWB 精准室内实时定位系统(RTLS)
工业4.0-UWB 精准室内实时定位系统(RTLS)
编号:UWB-IPS


功能简介:

       业4.0-UWB 精准室内定位系统(RTLS),可应用于智慧物流、智慧管廊/共同沟、智慧零售、智慧医院、智慧园区、智慧停车场管理与交通、智能建筑与安防、智能工厂、智能机器人、智慧家庭、智慧社区、智慧体育、仓储、港口、机场、铁路(高铁、地铁)、安防监控、社区矫正/少管所/戒毒所/监狱、电力、化工气体厂、汽车制造厂、工地(施工)、高校、食品厂、印染厂、博物馆、养老院、月子中心、城市综合体、酒店、大中型维修厂、游乐场、工业控制、消防、农业物联网、通信设备、大数据、人工智能AI等广泛领域。可与WMS、ERP、MES、SFIS、BIM、HIS、GIS、考勤等系统软件进行对接。

      工业4.0-UWB 精准室内定位系统(RTLS),是为了能精准定位人员,物料,设备,车辆的位置,以方便我们做各方面地应用,如 人员和物体的追踪,智慧型机器人的运用,都可以扮演最佳的角色。

     UWB 通讯频段:3.25G~6.75G

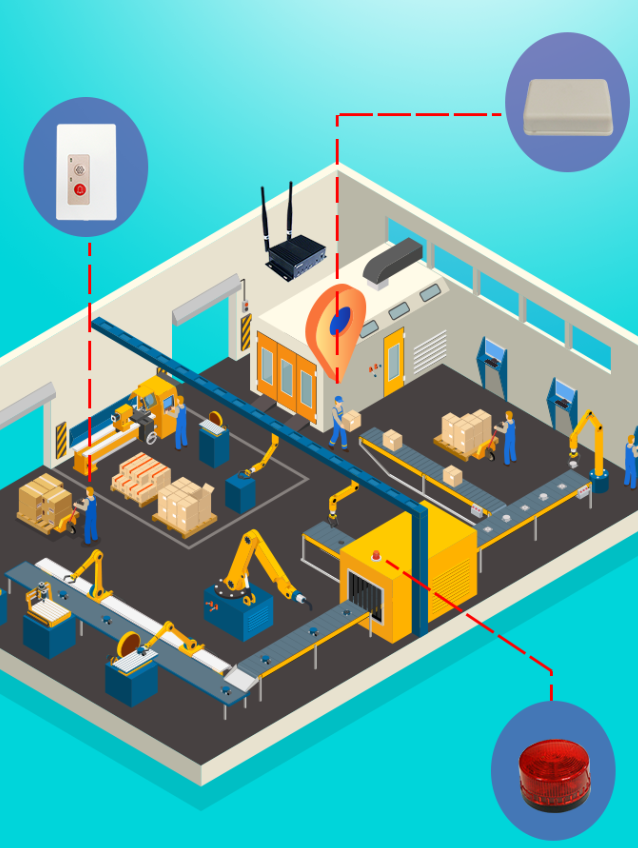

应用之环境与对象
*.公司或工厂人员的定位,可随时清楚显示位置供调度的使用。

*.公司或工厂人员在工安上的应用,譬如危险区域的进入与监控。
*.博物馆或是展馆物体位移应用,譬如对展示物品的移动及管理。
*.工厂仓储管理,物体移动定位的应用,譬如物料的标明及管理与领用。
*.工厂.公司仪器设备或移动负载车体的定位控制。
*.各种需要精确度判别的应用,如无人飞机,机器人及自动仓储。





  • 产品简介
  • 规格参数
  • 模组配件
  • 其它说明

    应用场合介绍

























       精准室内定位系统型号组成


      进阶型-B: 用于人员及物体的精准室内定位
      进阶型-C: 用于人员及物体的精准室内定位
      专案型-D: 可用于机械人,AGV,等有CPU主机为处理器的应用定位TAG
      专案型-E: 可用于一个空间内需要很多的精准定位TAG,可上至一个空间有百张至千张定位卡
                   同时使用,适用于物流.仓储.人员等应用

      软件提供AP 上层执行应用软件的源码 (C# 开发) 及下层固件的通讯数据格式 (C 语言)



      名称
      基本型-A
      进阶型-B
      进阶型-C
       专案型-D专案型-E
       UWB 精准定位单板(含OLED,及开发单板
       的通讯数据格式)
      × 2
      (选配)
      (选配)

       TAG 定位标签 (UTAG-9056)

      × 4
       × 8
          x 12
       UWB 定位基站 (UWB-01)

      (选配)
       (选配)

       UWB 工业型定位基站 (UWB-02)

      x 3
             x 6    x 5
       UWB 吸顶型定位基站 (UWB-03)
      (选配)
      (选配)
        (选配)    (选配)
       UWB 防水型定位基站 (UWB-04)

       (选配)
       (选配)
       (选配)   (选配)
       UWB -USB Dongle精准定位模组(设定精准
       TAG的各种参数)

            x 1       x 1   x 1   x 1
       PC 上层执行应用软件的源码 (C# 开发)       x 1       x 1    x 1
       UWB-01 定位基站发射器 (UWB-01-RP)

              x 6
       精准定位(主动式) PC 应用软件AP             x 1
       UWB-02 定位TGA(主机)
            x 2
       UWB-02 时间分配器       x 1






      系统的组成模组介绍

        1 .  TAG 定位标签(标配)
        1.通讯协议及频段 : 802.15.4a UWB / 3.25GHz~6.75GHz
        2.传输距离 : 最大可视距离 50 米
        3.参数设定 : 发送时间 0~65535秒,ID设定,GSensor 灵敏度
        4.按键类型 : 规划为电源开关.警报开关及自订义开关
        5.LED 灯号显示 : 显示电源开关.通讯状况.电池容量状况及自定义
        6.扩充功能 : 内含Gsensor 发送功能,以备环境的功能需要而使用
        7.电池容量及寿命: 锂电池 450mAh / 3个月以上(10秒发送一次)
        8.外观尺寸及重量:90×56×5.6(mm) / 21g
        9.产品编号 :UTAG-9056
        10.应用场合 :人员定位 / 物体定位 / 定位报警
        2. UWB 定位基站(选配)

        1.通讯距离 : 可视距离最大为100米(建议30~50米)
        2.
        讯方式 : UWB/RJ45/WiFi
        3.
        讯协议 : 802.15.4a UWB

        4.通讯频段 : 3.25GHz~6.75GHz
        5.工作模式 : TOF 模式
        6.天线角度 : 360度
        7.安装方式 : 壁挂式
        8.
        输入电压 : DC +5V
        9.尺寸大小 : 长72×宽72×高25 mm
        10.产品编号 : UWB-01

        3.UWB 工业型定位基站(标配)



        1.通讯距离 : 可视距离最大为100米(建议30~50米)
        2.通讯方式 : UWB/ RJ45/WiFi
        3.
        通讯协议 : 802.15.4a UWB

        4.通讯频段 : 3.25GHz~6.75GHz
        5.工作模式 : TOF 模式
        6.天线角度 : 360度
        7.安装方式 : 壁挂式
        8.
        输入电压 : DC +5V/PoE 供电
        9.尺寸大小 : 长147×宽86×高41 mm
        10.产品编号 : UWB-02
        4.UWB 吸顶型定位基站(选配)



        1.通讯距离 : 可视距离最大为100米(建议30~50米)
        2.
        通讯方式 : UWB/RJ45/WiFi
        3.
        通讯协议 802.15.4a UWB

        4.通讯频段 : 3.25GHz~6.75GHz
        5.工作模式 : TOF 模式
        6.天线角度 : 360度
        7.安装方式 : 吸顶式
        8.
        输入电压 : AC110~220V
        9.尺寸大小 : 长205×宽205×高52 mm
        10产品编号 UWB-03

        5 .UWB 防水型定位基站(选配)


        1.通讯距离 : 可视距离最大为100米(建议30~50米)
        2.通讯方式 : UWB/RJ45/WiFi
        3.
        通讯协议 802.15.4a UWB

        4.通讯频段 : 3.25GHz~6.75GHz
        5.工作模式 : TOF 模式
        6.天线角度 : 360度
        7.安装方式 : 外挂式
        8.
        输入电压 : AC 110~220V/PoE 供电
        9.尺寸大小 : 长128 ×宽94 ×高80 mm(内部尺寸)
        10.产品编号 UWB-04

        6 .UWB 防暴型定位基站(选配)

        1.通讯距离 : 可视距离最大为100米(建议30~50米)
        2.通讯方式 : UWB/RJ45/WiFi
        3.
        通讯协议 802.15.4a UWB

        4.通讯频段 : 3.25GHz~6.75GHz
        5.工作模式 : TOF 模式
        6.天线角度 : 360度
        7.安装方式 : 外挂式
        8.
        输入电压 : AC110~220V
        9.尺寸大小 : 长230×宽140×高175 mm
        10.产品编号 UWB-05
        7 .UWB 开发单板(标配)
          1.通讯协议及频段 : 802.15.4a UWB / 3.25GHz~6.75GHz
        2.传输距离 : 最大可视距离 50 米
        3.参数设定 : 发送时间 0~65535秒,ID设定,GSensor 灵敏度
        4.按键类型 : 规划为电源开关.警报开关及自定义开关
        5.LED 灯号显示 : 显示电源开关.通讯状况.电池容量状况及自定义
        6.扩充功能 : 内含Gsensor 发送功能,以备环境的功能需要而使用
        7.电池容量及寿命: 锂电池 450mAh / 3个月以上(10秒发送一次)
        8.外观尺寸及重量:84×84×5.6(mm) / 40g
        9.显示 : 0.96吋 OLED
        10.产品编号 :PPTAG-8454-OL
        8 .UWB-USB 精准定位Dongle (标配)


        1.通讯协议及频段 : 802.15.4a UWB / 3.25GHz~6.75GHz
        2.传输距离 : 最大可视距离 50 米
        3.参数设定 : 发送时间 0~65535秒,ID设定
        4.LED 灯号显示 : 显示电源开关.通讯状况及自定义
        5.外观尺寸及重量:67.5 X 24.6 X 12.0 (mm)
        6.电源 : Standard USB DC +5V
        7.连接接口 : USB TO RS232,USB芯片: FTDI FT232RL

        8.产品编号 :UWB-USB-01

        9 .UWB LED物体精准定位TAG (选配)
          1.通讯协议及频段 :802.15.4a UWB / 3.25GHz~6.75GHz
        2.传输距离 : 最大可视距离 50米(建议以20米为最佳的传送距离)
        3.参数设定 : 发送时间 0~65535秒,ID设定,GSensor 灵敏度
        4.按键类型及充电电压 :
            规划为电源开关
            充电电压 : 有DC 5V(标配), DC 6~30V 宽电压输入(Option)
        5.LED 灯号显示 : 显示电源开关.通讯状况.电力容量状况及自定义
        6.扩充功能 : 内含Gsensor功能,以备环境的功能需要而使用
        7.电池容量及寿命 : 锂电池1000mAh / 5个月以上(10秒发送一次
        )
        8.外观尺寸及重量:70×70×45.5(mm) / 150g
        9.产品编号 : UTAG-7045
        10.应用场合 : 物体定位 / 定位报警

        10 .UWB物体精准定位TAG (选配)
           1.通讯协议及频段 :802.15.4a UWB / 3.25GHz~6.75GHz
         2.传输距离 : 最大可视距离 50米(建议以20米为最佳的传送距离)
         3.参数设定 : 发送时间 0~65535秒,ID设定,GSensor 灵敏度
         4.按键类型及充电电压 : 规划为电源开关 ; DC +5V输入
         5.LED 灯号显示 : 显示电源开关.通讯状况.电池容量状况及自定义
         6.扩充功能 :内含Gsensor功能,以备环境的功能需要而使用
         7.电池容量及寿命 : 锂电池 1000mAh / 5个月以上(10秒发送一次
        )
         8.外观尺寸及重量:81×41×20(mm) / 130g
         9.产品编号 :UTAG-8141
        10.应用场合 : 物体定位 / 定位报警

        11 .UWB手环型精准定位TAG (选配)
           1.通讯协议及频段 :802.15.4a UWB / 3.25GHz~6.75GHz
         2.传输距离 : 最大可视距离 50米(建议以20米为最佳的传送距离)
         3.参数设定 : 发送时间 0~65535秒,ID设定,GSensor 灵敏度
         4.按键类型 : 规划为电源开关.警报开关及自订义开关
         5.LED 灯号显示 : 显示电源开关.通讯状况.电池容量状况及自定义
         6.扩充功能 :内含Gsensor及蜂鸣器功能,以备环境的功能需要而使用
         7.电池容量及寿命 : 锂电池 380mAh / 2个月以上(10秒发送一次
        )
         8.外观尺寸及重量:43.5×40×9.8(mm) / 78g
         9.产品编号 :UTAG-H02
        10.应用场合 :人员定位

        12 .支架 (选配)
          1.支架可调:支架有5级,可上下调整,最低1m,最高2.1m
        2.架身为金属材质,关节加厚尼龙材质
        3.托盘和上杆可360自由旋转
