智能监控电力计量系统
首页 > 方案设计 > 智能电力计 > 电力计量系统 > 智能监控电力计量系统

智能监控电力计量系统
编号:MPM-II-SYS-02
  • 功能特性
  • 规格参数
  • 应用领域
  • 模组介绍
  • 配件资源
  • 其它说明

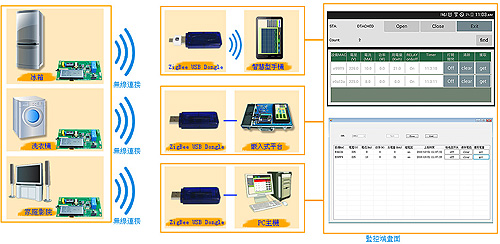

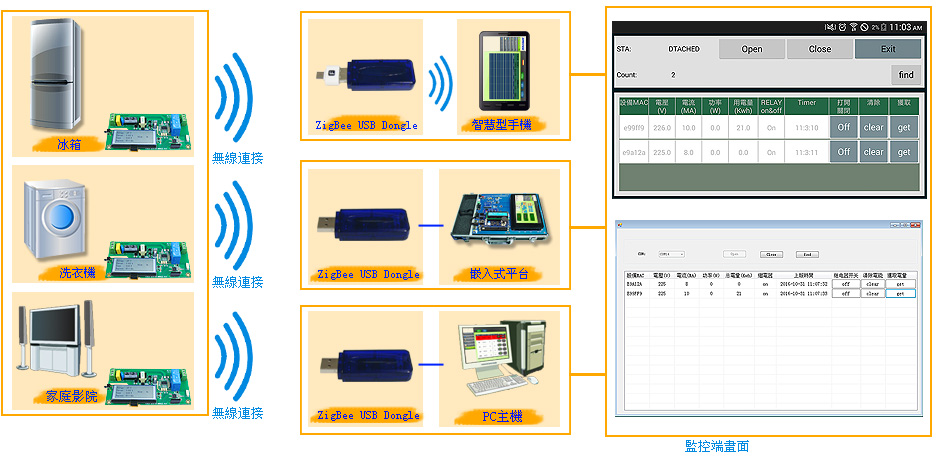

     ■ 智能监控电力计量系统使用示意图





    ■ 电力计模组介面结构图:

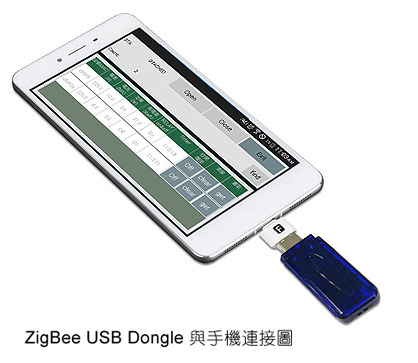

     与手机连接图

    ■ 应用AP介面:

    手机端DEMO图面:


    PC端DEMO图片:







    硬体规格:

    • 电力计量测部分:
      *.
      测量传输功能:
            具有电压(V)、电流(A)、实功率(W)、视在功率(VA)及双向电能累计(kWh)
           等之测量及通讯传输功能。

      能够测量有功功率、无功功率、有功能量、无功能量,并能同时提供两路独立的有功功率和有效值、电压有效值、线频率、过零中断等,可以实现灵活的防窃电方案。
            经过校正的仪表,有功和无功精度均可达0.5S级。
    • 晶片特性:
      *.计量:
          >  提供三路∑-△ADC
          >  有功电能误差在8000:1动态范围内<0.1%,支援IEC62053-22:2003标准要求
          >  无功电能误差在8000:1动态范围内<0.1%,支援IEC62053-23:2003 标准要求
          >  提供两路电流和一路电压有效值测量,在1000:1动态范围内,有效值误差<0.1%
          >   提供一路脉冲频率发生器,可用于对用户自定义功率进行电能量累加积分
          >  提供三路ADC的暂态采样值
          >  潜动阈值可调
          >  提供反相功率指示
          >  提供电压通道频率测量
          >  提供电压通道过零检测
          >  提供参考基准监测功能

    *.软体校表:
        >  电表常数(HFConst)可调
        >  提供增益和相位校正
        >  提供有功、无功、有效值offset校正
        >  提供小信号校表加速功能
        >  提供配置参数自动校验功能

    *.具有电源监控功能

    *.具备电能暂存器定时冻结功能

    *.内置1.25V±1% 参考电压,温度系数典型值5ppm/℃,最大15ppm/℃

    *.采用SSOP24(RN8209D)/SOP16L(RN8209C)绿色封装



    • 电气特性:



    精度
    (Vdd=AVdd=5V±5%,室温)

    测量项目符号最小典型最大单位测试条件和注释
    有功电能测量误差Err  ±0.1% 常湿8000:1的动态范围
    有功电能测量带宽BW 7 KHzOSCI=3.579545MHz
    无功电能测量误差Err  ±0.1% 常湿8000:1的动态范围
    有效值测量误差Err  ±0.1% 常湿1000:1的动态范围
    模拟输入
    最大信号电平Vxn  ±1000mV
    直流输入阻抗Zdc300  KΩ
    ADC失调误差DCoff 1 mV
    -3dB带宽B-3dB 7 KHzOSCI=3.579545MHz

    基准电压
    (Vdd=AVdd=5V±5%,温度范围:-40C~+85

    输出电压Vref 1.25 V
    温度系数Te 515ppm/
    输入阻抗  4 KΩ



    • 本地显示部分:

    DMA-电力计,可以在本地显示,直接将要检测的设备插入电力计插座中,即可检测出即时的电压,电流,功率值,已经累计的电量值。

    • 远端资料获取:

    除了可以本地显示之外,DMA-电力计内部集成了Zigbee模组可配合ZigBee 点对点无线传输功能,将资料获取发送到ZigBee接收端进行显示。可显示PC,DMA Android开发平台,带OTG的Android手机上显示。



    • 配合系统:

    可用ZigBee 无线通讯,配合PC Windows 或Android 系统之平台或手机,达到监控及资料收集的各种应用。



    系统的功能型号:

           *.标准配置为 MPM-11



           *.出线方式:



    软体资料:

            DMA电力计在远端显示部分,开发用户的二次开发功能。用户可以搭载DMA-FT232 模组,透过2.4G无线信号连接PC电脑和手机。实现远端监控资讯。

    1. 提供Android手机端用户库和API让用户显示在手机上显示电力计模组。
    2. 提供DMA Android开发平台用户库和API供DMA Android开发平台的用户使用
    3. 提供PC端用户库,显示PC端显示。
    4. 提供C#版本的PC端Demo参考
    5. 提供Android手机端Demo参考
    6. 提供DMA Android开发平台端的Demo参考



     系统型号组成

    名称
    基本型-A
    进阶型-B
    专业型-C
    专业型-D
    智能电力计量模组(MPM-II-XX)
    × 3
    × 3
    × 4
    × 4





    ZigBee USB Dongle 无线网路模组
    (ZigBee-USB-02)
     × 1
     × 1
    × 1
    × 1
    ZigBee Debugger 模拟器
     (选配)
    (选配)
    × 1
    × 1
    ZigBee-BT无线网路模组      (选配)
      (选配)
    (选配)
    (选配)
    PC 端智能电力计量模组测试软体
    (适用 PC X86 系统的平台,开放源码)
    × 1

    × 1
    × 1
    Android 智能电力计量模组测试软体
    (适用Android 平台或手机,开放源码)

             × 1        × 1
    × 1
    Android 智能监控电力计量系统软体
    (适用Android系统的平台/平板/手机)

             × 1
    × 1
     DMA-210L 开发平台
    × 1

     DMA-4412U 开发平台



     × 1



     系统的组成模组介绍

    1.ZigBee USB Dongle 无线网路模组(标配)
    1.通讯规范及频段 : 802.15.4/ 2.4GHz
    2.传输距离 : 最大可视距离 50 米
    3.参数设定 : 发送时间 0~65535秒,ID设定
    4.LED 灯号显示 : 显示电源开关.通讯状况及自订义
    5.外观尺寸及重量:67.5 X 24.6 X 12.0 (mm)
    6.电源 : Standard USB DC +5V
    7.连接介面 : USB TO RS232,USB晶片: FTDI FT232RL

    8.产品编号 :ZB2530-USB-02
    2.ZigBee-WiFi网路数据节点 (选配)

    1.主晶片:CC2530F256,256K Flash
    2.通讯协议:802.15.4,无线频率:2.4GHz
    3.通讯距离 : 可视最大为 200米(内含PA)
    4.通讯介面:ZigBee / WiFi
    5.参数设定 : 回报发送时间为 0~65535秒,讯号强度,ID设定,IP设定:DHCP.
        静态IP, SSID,加密方式,帐密设定
    6.输入电压 : DC 5V
    7.尺寸大小:长70×宽70×高24.5 mm
    8.编号:ZB2530-WiFi-0
    2

    3.ZigBee USB Debug 模拟器(选配)

    1设计有供电保护电路
    2设计有电平相容电路
    3设计有逻辑介面保护电路
    4尺寸小巧,设计精美,稳定性高
    5下载速度高达150KB/S
    6自动辨识晶片和自动控制下载速度)
    7编号:ZigBee-ICE

    4.PC 端智能电力计量模组测试软体(标配)
    1.ZigBee位置参考点参数设定
    2.主动式 2.4G RFID-ZigBee TAG 定位卡片或模组参数设定
    3.网路数据节点参数及网路通讯设定
    4.定位结果文字列表显示
    5.定位结果图形列表显示
    6.设备通讯无回应报警列表
    7.特定定位卡片或模组查询显示
    8.定位区域地图设定
    9.伺服器位址及埠号设定
    10.图形物件显示设定
    11.PC 端监控及定位软体原始码提供












    ■ 基本配件:




    ■ 选购配件:
