DMA-HMI-700-01人机介面
(7吋彩色)

■ 功能特色

          HMI(Human Machine Interface) 人机介面，配合软体建立资料库，可以藉由画面监视系统状态或执行的参数设定，使监视能控制繁复的操作状态，达到简显易懂又能随时变换操作的方便性。

     其功能有：

• 透过人机 USB 线可直接与 PLC 连线使程式除错更加容易
• 可同时与 PLC 温度控制器及制程控制器等装置通讯
• 使用一般商用的个人电脑 USB 储存装置即能轻松传输资料给HMI主机
• 可使用其不同介面如 RJ45 网路、USB、RS232、RS485 达到更多的通讯配置

■ 规格参数

中央处理器	Marvell XScale PXA270
处理速度(MAX)	520MHz
记忆体	128 Mb SDRAM
程式储存记忆体	64Mb Nor Flash
程式储存介面	2/4/8Gb SD/SDHC/MMC卡(MAX)
VGA	640 X 480
RS232	2组
RS485	1组
USB Device	1组
USB Host	1组
Ethernet(10M/100M)	1组
RTC	450小时
Audio	AC97
JTAG	1组
LCD Panel	Samsung 7 inch Touch Panel
Touch Panel	四线电阻式
LCD Display Area	152.4mm(H) X 91.4mm(V)
LCD Pixel Format	800 X 480
Power	Power Adapter 12V 2A
Pixel Pitch	0.1905mm(H) X 0.1905mm(V)
外观尺寸	200mm X 147.7mm X 43.5mm
重量	0.6Kg
操作环境	WinCE 5.0

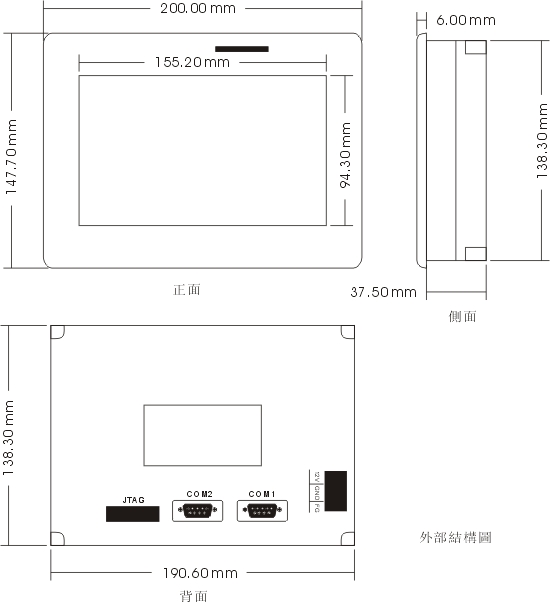

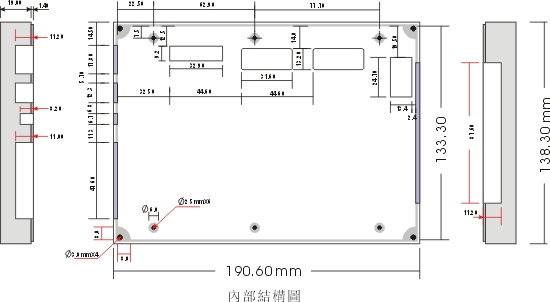

■ 外观尺寸图

■ 基本配件
