DMA-HMI-430-01人机介面
(4.3吋彩色)

■ 功能特色

          HMI(Human Machine Interface) 人机介面，配合软体建立资料库，可以藉由画面监视系统状态或执行的参数设定，使监视能控制繁复的操作状态，达到简显易懂又能随时变换操作的方便性。

     其功能有：

• 透过人机 USB 线可直接与 PLC 连线使程式除错更加容易
• 可同时与 PLC, 温度控制器及制程控制器等装置通讯
• 使用一般商用的个人电脑 USB 储存装置即能轻松传输资料给 HMI 主机
• 可使用其不同介面如 RJ45 网路、USB、RS232、RS485 达到更多的通讯配置

■ 规格参数

中央处理器	ARM11 Samsung S3C6410
处理速度(MAX)	667MHz
记忆体	128 Mb SDRAM
程式储存记忆体	128Mb Nand Flash
程式储存介面	1/2/4/8Gb SD/SDHC/MMC卡(MAX)
Audio	AC97
RS232	2组
RS485	/
USB Device	1组
USB Host	1组
Ethernet(10M/100M)	1组
RTC	450小时
Audio	AC97
Operating Temp	-20C~60C
LCD Panel	Sharp 4.3 inch Touch Panel
Touch Panel	四线电阻式
LCD Display Area	95mm(H) X 54mm(V)
LCD Pixel Format	480 X 272
Power	Power Adapter 5V 2A
Pixel Pitch	0.198mm(H) X 0.198mm(V)
外观尺寸	134.2mm X 102.7X 41.2mm
重量	0.2Kg
操作环境	WinCE 6.0

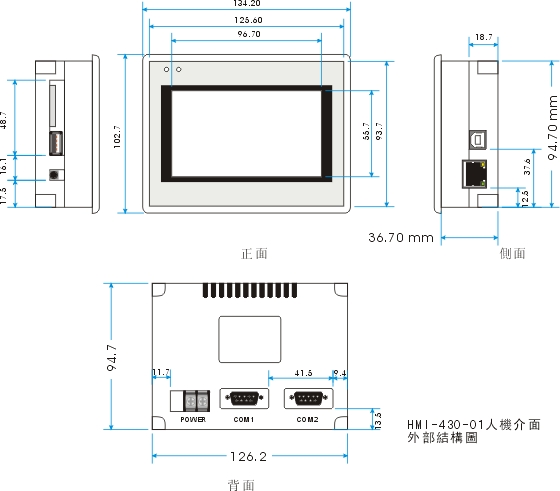

■ 外观尺寸图

■ 基本配件
