RFID 13.56M TAG

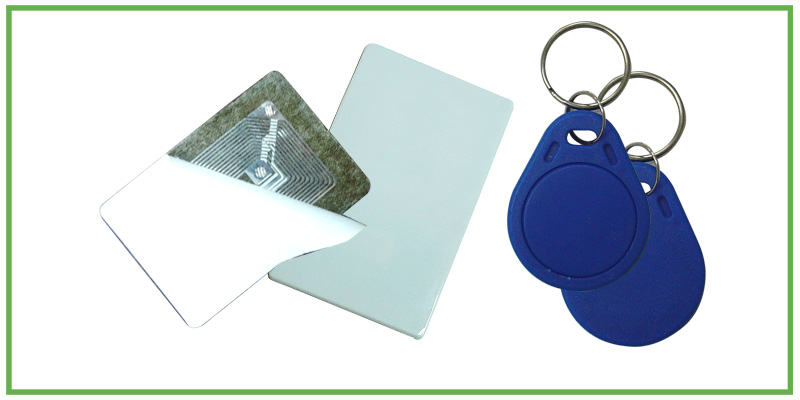

一、电子标签式射频IC卡(贴纸式 TAG-1356P)

■ 特征介绍

     通常，电磁波碰到金属体，会因强力的反射作用，破坏了粘贴在其表面的电子标签对读写器的回传信号，致使电子标签很难应用在金属体表面。经过数年时间的研制，早在多年前研制出用于无线电抗干扰的电磁波吸波材料，并成功应用在RFID 标签，读写机具以及其他电磁抗扰领域，经过多年的世界性应用回馈，深得国内外客户好评和认可。

     以该材料封装生产的LF，HF，UHF 频段的电子标签，可以直接粘贴在如钢瓶，气罐，车辆照牌，机器标识，模具跟踪，金属集装箱等的识别与管理。

■ 尺寸选择

产品编号	CMPM1	CMPM2	CMPM3	CMPU4	CMPU5
标签尺寸mm	50x35	46x31	Φ50	40x25	Φ30
天线尺寸mm	38X22.5	38X22.5	Φ40	38X22	Φ22

■ 标签特点

• 天线材料：铝
• 基材材料：PET
• 天线厚度：0.03mm
• 基材厚度：0.03mm
• 感应频率：14.0+/-0.5MHz
• 读写距离：0-10CM
• 吸波材料：厚度有0.2mm、0.5mm

■ 晶片参数

• 符合ISO14443A 标准
• 晶片可选：NXP S50/S70/UL/FM1108/Desfire等
• 工作频率：13.56MHz；
• 谐振频率：14.0MHz+/-0.5MHz
• 典型启动场强（读）：94dBuA/m#
• 典型启动场强（写）：97dBuA/m#
• 可读写次数：10万次
• 资料保存时间：10年
• 通讯速率：106 K bits/s


■ 环境参数

• 理想储存环境：+15℃～+25℃，20%RH～45%RH
• 容忍储存环境：-25℃～+50℃，20%RH～90%RH
• 容忍工作环境：-25℃～+65℃，20%RH～90%RH
• 耐压能力：≦5N/m㎡
• 耐弯能力：≧φ20mm


■ 应用场合

• 钢瓶，气罐，车辆照牌，机器标识，模具跟踪，金属集装箱等的识别与管理。

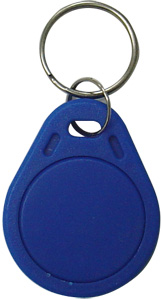

二、钥匙扣环式射频IC卡(TAG-1356K)

      IC 钥匙扣是由ABS外壳封装晶片线圈并填充环氧树脂，透过超声波焊接组合的。

■ 规格介绍

• 容量为8K位元EEPROM
• 分为16个磁区，每个磁区为4块，每块16个位元组,以块为存取单位
• 每个磁区有独立的一组密码及访问控制
• 每张卡有唯一序列号，为32位 具有防冲突机制，支持多卡操作
• 无电源，自带天线，内含加密控制逻辑和通讯逻辑电路
• 资料保存期为10年，可改写10万次，读无限次
• 工作温度：-20℃~50℃(温度为90%)
• 工作频率：13.56MHZ
• 通信速率：106KBPS

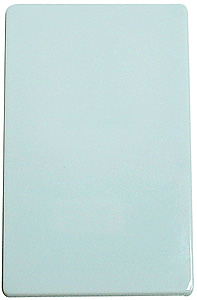

三、名片式射频 IC卡(TAG-1356N)

■ 规格介绍

    国产MF1卡采用复旦FM11RF08晶片，符合IEC/ISO 14443A 空气介面协定。其具有先进的资料加密及双向密码验证系统，和16 个完全独立的磁区，有着极高稳定性和广泛的应用范围，是企业一卡通，水表预付费，公交储值卡，高速公路收费，停车场，社区管理，交运卡，公园，公路等首选的RFID产品。

■ 规格参数

• 晶 片：FM11RF08
• 存储容量：8Kbit，16个分区，每分区两组密码
• 工作频率：13.56 MHz
• 通讯速率：106KBoud
• 读写距离：2.5～10cm
• 读写时间：1～2ms
• 工作温度：－20℃～85℃
• 擦写寿命：>100,000次
• 资料保存：>10年
• 封装材料：PVC、ABS
• 封装工艺：超声波自动植线 / 自动碰焊
• 执行标准：ISO 14443
• 标准卡尺寸：85.5×54×0.8(+/-0.04)mm
• 卡片可以预先在工厂进行胶印/丝印，或者用小型卡片印表机列印


■ 应用场合

    企业/校园一卡通、公交储值卡、高速公路收费、停车场、社区管理等
