智能监控电力计量系统

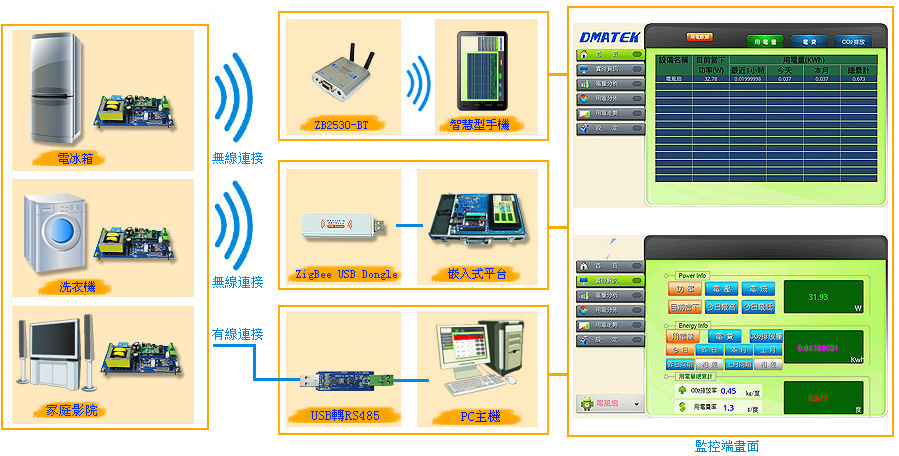

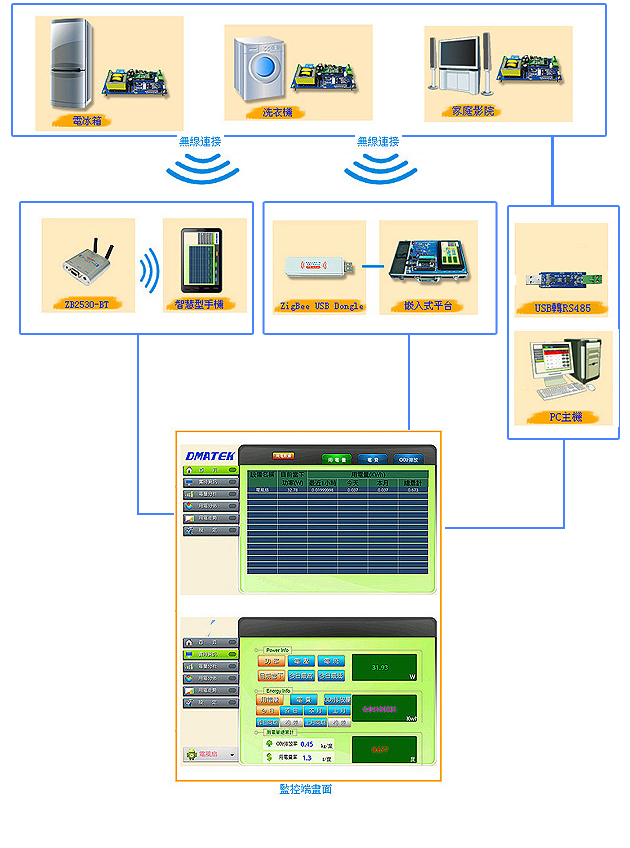

智能监控电力计量系统使用示意图：

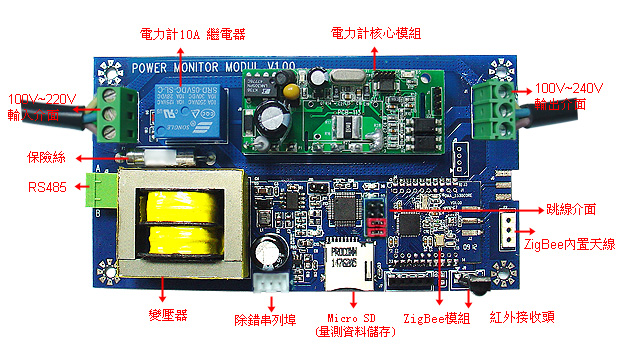

■ 电力计模组介面结构图：

■ 应用AP介面：

本智能监控电力计模组，可以以 ZigBee / ZigBee-BT / RS485 的通信传输模式搭配PC X86系统及
Android 系统的手机、平台、平板，达到各项功能的设计与应用。

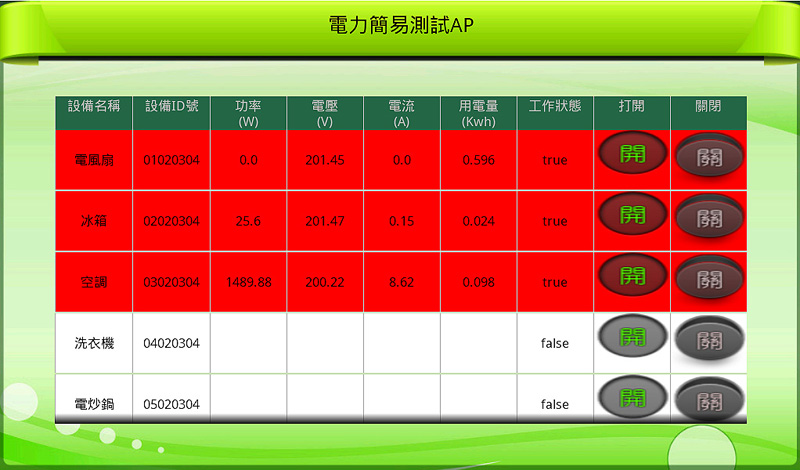

＊．电力计模组 PC 及 Android 的AP 测试软体画面

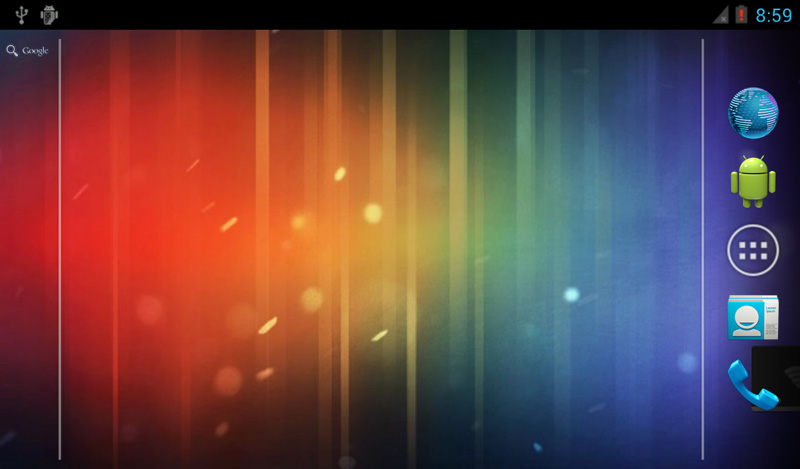

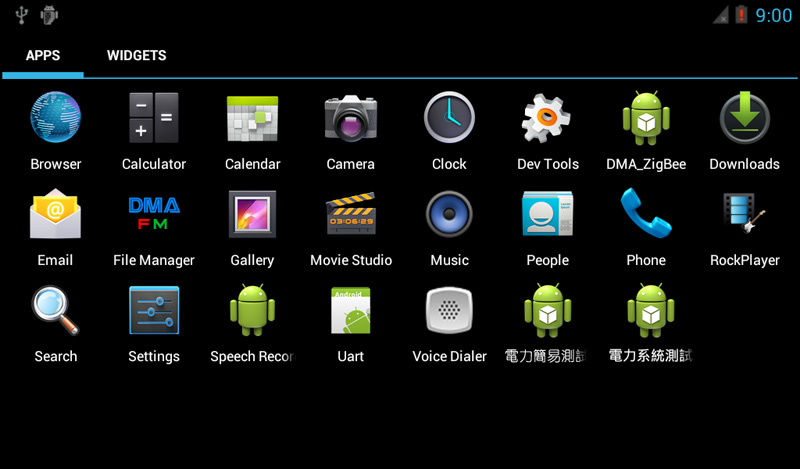

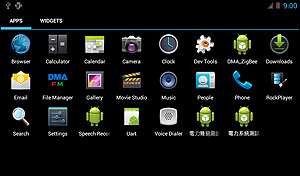

Android 主画面 Android 功能画面

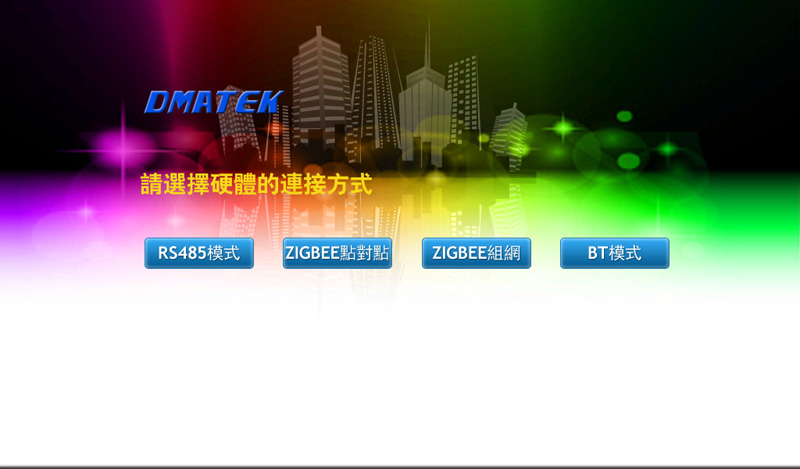

电力计与系统通信之开始选择介面电力计测试功能主介面

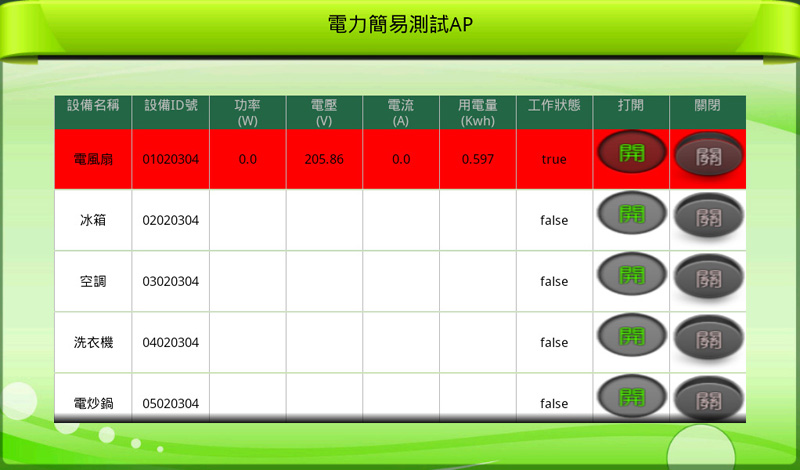

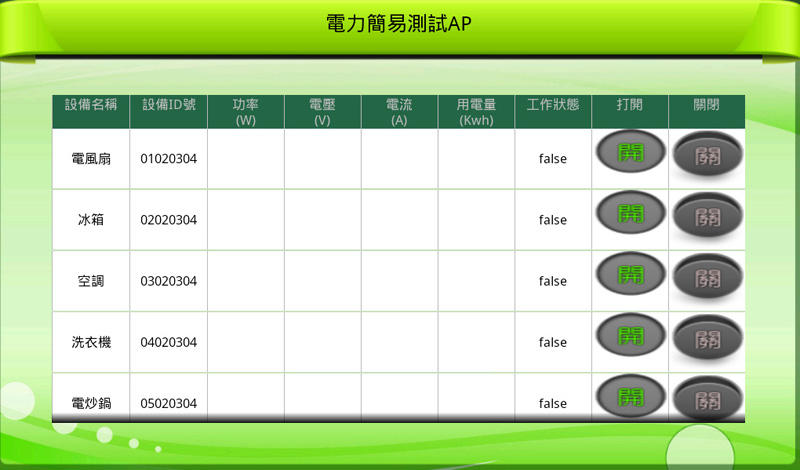

单个电力计测试介面多个电力计测试介面

＊．智能监控电力计量系统 Android AP 监控程式软体画面

	系统首页画面
	系统实时资讯画面
	系统电量分析画面
	系统用电分布画面
	系统用电走势画面
	系统设定画面一
	系统设定画面二

■ 电力计模组硬体规格：

电力计量测部分：
＊．测量传输功能：
       具有电压(V)、电流(A)、实功率(W)、视在功率(VA)、频率(Hz)、功率因数(PF)及双向电能累计(kWh)
      等之测量及通讯传输功能。
＊．宽量程&高准确度：
     具有大范围电压及电流量程，并能在 90-260V全范围之电源下使用及准确测量(电能及电力测量准确度
      均小于±1%)。
＊．高解析度：
       电功率测量从0.01W-15kW；电能测量累计从0.001kWh-99999.999kWh，代表很小到很大的电力
       (W)或电能(kWh)都能度量。
＊．低功耗：
       电源消耗功率小于0.1W(5V,20mA)；电流检测回路功耗小于0.5W(在额定电流下)。
无线传输部分：
＊．可配合ZigBee 点对点无线传输功能：
      ZigBee 晶片，内含点对点资料，提供客户其 ZigBee 点对点的传输源码，可供客户根据不同的需求而
      更改应用，点对点的应用，最好能控制在9 个模组以内同时传输，过多模组同时传输以仿干扰产生。
＊．可配合红外线无线传输：
      电力计模组本身内含IR 红外线接收模组，可配合IR 红外线遥控发射器，近距离与电力计模组无线设
      定或开关电力计模组之电源。
有线传输部分：
可配合有线远距离 RS485 的传输方式，与远端系统双向通讯达到监控与设定或开关电源等功能。
配合系统：
可用ZigBee 无线通讯或是有线 RS485 通讯介面，配合PC Windows 或Android 系统之平台或手机，达到
监控及资料收集的各种应用。

■ 电力计模组型号功能：

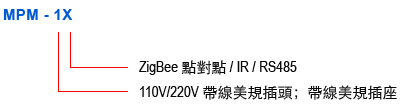

＊．标准配置为 MPM-11

＊．出线方式：

■ 智能监控电力计量系统资料:

提供电力计模组点对点的CC2530-ZigBee 发射与接收的范例程式原码
提供电力计模组与Android 手机连线的测试程式及程式原码
＊．电力计模组与手机连线监控需要ZigBee-BT 通讯模组配合
提供电力计模组与 PC 连线的测试程式及程式原码
＊．电力计模组与 PC 连线监控
无线部分需要有ZigBee USB Dongle 无线通讯模组配合
有线部分需要有USB TO RS485 通讯模组配合
提供电力计模组与 Android 平台连线的测试程式及程式原码
＊．电力计模组与 Android 平台连线监控
无线部分需要有CC2530-ZigBee 无线通讯模组(ZB2530-01N)配合
有线部分需要有USB TO RS485 通讯模组配合
提供PC 个人电脑的智能监控电力计量系统程式
（PC 系统之通讯周边可为USB TO RS485 模组或是ZigBee USB Dongle 无线通讯模组）
提供Android 平台的智能监控电力计量系统程式
（Android 平台之通讯周边可为USB TO RS485 模组、CC2530-ZigBee 无线通讯模组）
提供Android 平板/手机的智能监控电力计量系统程式
（Android 平板、手机之通讯周边是为ZigBee TO BT 无线通讯模组）
智能监控电力计量系统程式原码为选配部分

智能监控电力计量系统组成

标准配置：
＊．智能电力计量模组 × 3
＊．USB TO RS485 通讯模组 ×1
＊．CC2530 ZigBee 无线通讯模组 ×1
＊．PC 智能监控电力计量系统通讯测试软体（含原始码）
系统型号的组成：

＊．基本型-A 适用于以PC X86 为监控系统
＊．进阶型-B 适用于以Android 平板/手机为监控系统
＊．专业型-C 适用于PC X86 或是Android 系统的平台/平板/手机，并开放其智能监控系统的程式源码

	基本型-A	进阶型-B	专业型-C	专业型-D
智能电力计量模组（MPM-XX）	×3	× 3	× 4	× 4
USB TO RS485 通讯模组（USB-RS485）	×1	× 1	× 1	× 1
CC2530 ZigBee 无线通讯模组（ZB2530-0XN）	×1	× 1	× 1	× 1
ZigBee-BT 无线网路模组（ZB2530- 0XN-BT）		× 1	（选配）	（选配）
ZigBee Debugger 模拟器	（选配）	（选配）	× 1	× 1
PC 端智能电力计量模组测试软体（适用 PC X86 系统的平台，开放源码）	× 1		× 1	× 1
Android 智能电力计量模组测试软体（适用Android 平台或手机，开放源码）		× 1	× 1	× 1
Android 智能监控电力计量系统软体（适用Android系统的平台/平板/手机）			× 1	× 1
DMA-210L 开发平台			× 1
DMA-4412U 开发平台				× 1

■ 基本配件：

■ 选购配件：
