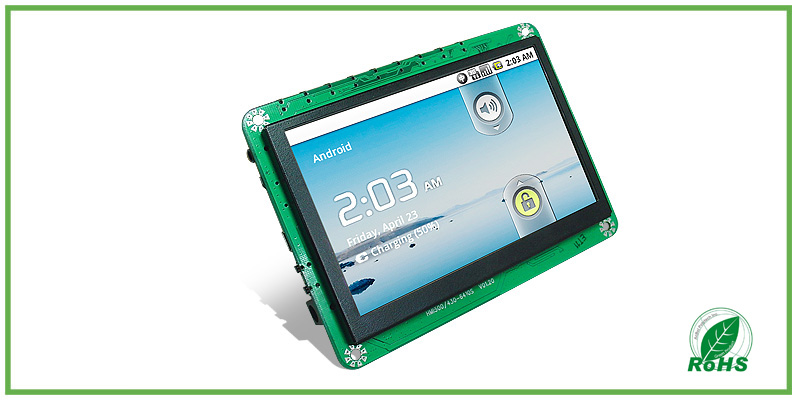

单板型5 吋HMI人机界面

■ PCB接口图

■ 简介与特色

      HMI500-6410S 采用 Samsung-ARM11 S3C6410 处理器，以 32 位高速地 ARM 做为主 CPU，OS 操作系统搭配 CE6.0 / Android 1.6 / Android 2.1 为主操作系统，本系统结合强而有力的主核心板，内嵌到主控板并与液晶触摸接口结合成一体化，所以本单板型 HMI 触摸人机界面能减少传统式的人机界面的外壳厚度的三分之二，所以在外型轻薄之下，很方便结合各种环境下地使用触摸人机界面，使产品地应用设计更得更为简单，功能更加强大，很方便应用于如智能家居、医疗仪器及各种人机界面的介接与使用
     HMI500-6410S 单板型 HMI 人机界面，采用 800×480 的 5 吋高清晰的液晶 LCD，并配以高精度地触摸板，同时具备了100M 网路、高速 SD 卡存储设备、USB Host、USB Device 、RS232、RS485 及音频输出接口，并提供宽电压的电源输入工作方式，很方便搭配各种环境下地电源使用。

■ 应用范围

• 工业控制
• 智能电力
• 智能家居
• 医疗仪器
• 消费性人机界面应用

■ 功能方块图

■ 规格参数

	规格参数
CPU	ARM11 S3C6410 667MHz
Onboard RAM	128M DDR SDRAM (Option) / 256M DDR SDRAM
Flash Memory	Nand 128M (Option)  / Nand 256M
LCD Panel	Hannstar 5.0 inch
LCD Pixel Format	800 X 480
LCD Display Area	108.0(H) X 64.8(V)
LCD Pitch	0.135(H) X 0.135(V)
Touch Screen	4-wire Resistive
Enthernet	1 X 10/100 Base-T
Serial Ports	2 X RS232 / 1X RS485
USB Ports	1 X Host / 1 X Client
Audio	AC97
SD Slots	One(Micro SD)
Power Input	5V / 2A Input， 5V~30V / 1.5A
Operating Temp	-20~60°C
OS	WinCE 6.0 / Android 1.6 (Option)  / Android 2.1 (Option)

■ 环保安规与知识产权

• 单板型人机界面，采用符合安规及环保 RoHS 之 IC、PCB、被动零件、各种接口装置
• 电源采用符合RoHS 环保标准，并符合各国电源之各项安规 UL / CE / FCC / BS 标准
• 人机界面之各种线材，采用符合 RoHS 环保标准地安规线材
• 采用符合环保安规 RoHS 及通过SGS标准的主机及电源、线材等周边，达到不造成污染及节能减碳的目标
• 单板型人机界面之网路 MAC Address 及 CE6.0 皆有提供合法版权贴纸，尊重知识产权，
  保障客户安心使用
